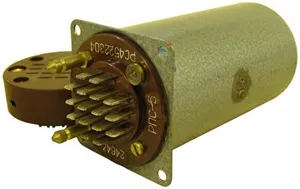

Описание Реле РПС5 РС4.522.301
РПС5 РС4.522.301 реле поляризованное с трехпозиционной настройкой служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики Реле РПС5 РС4.522.301:
Частота срабатывания - не более 50 Гц.
Напряжение на разомкнутых контактах - от 6 В до 36 В.
Входной рабочий ток - 0,54 мА до 280 мА.
Выходной ток - от 0,01 А до 0,3 А.
Частные характеристики исполнений РПС-5 представлены в таблице.
Эксплуатационная интенсивность отказов РПС-5 - 0,0017∙106 1/ч.
Время минимальной наработки - 4∙106 ч.
Срок сохраняемости - 12 лет.
Сопротивление изоляции:
- в нормальных климатических условиях - не менее 100 МОм;
- в условиях повышенной влажности - не менее 10 МОм;
- при максимальной температуре - не менее 100 МОм.
Испытательное переменное напряжение РПС5 в нормальных климатических условиях:
- между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками - 500 В;
- между контактами - 300 В.
