Описание реле РПС45 РС4.520.755-16

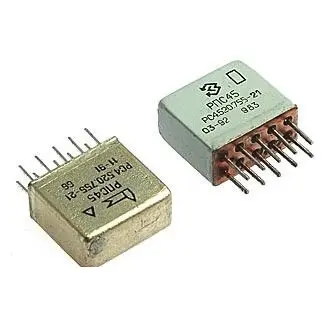

Реле РПС45 РС4.520.755-16 имеет герметичный корпус с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.  Реле РПС45 РС4.520.755-16 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС45 РС4.520.755-16:


Реле РПС-45 соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.452.081 ТУ.

Конструктивные данные.
По конструкции выводов реле подразделяются на варианты:
  - РПС-45 со штыревыми выводами;
  - РПС-45-1 с планарными выводами.
Конструкция реле обеспечивает фиксированное положение контактных групп в любом состоянии реле при обесточенной обмотке. При подключении положительного полюса источника питания к выводу обмотки, обозначенному А, а отрицательного - к выводу этой же обмотки, обозначенному Б, замыкаются контакты 12 и 22 с контактами 13 и 23; затем при подключении положительного полюса источника питания к выводу обмотки, обозначенному В, а отрицательного - к выводу этой же обмотки, обозначенному Г, замыкаются контакты 12 и 22 с контактами 11 и 21. Одновременная подача напряжения на выводы А, Б, В, Г не допускается.
Рабочее положение - любое.


Параметры реле:



Номер паспорта реле
РПС-45
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-45 РС4.520.755 10,8…13,2 127…173 3,6…6,6 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-01 2,7…3,3 7,65…10,35 0,95…1,55 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-02 3,6…4,4 14,45…19,55 1,35…2,1 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-03 5,7…6,9 34,4…51,6 2,25…3,5 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-04 13,5…16,5 176…264 5,0…8,2 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-05 24…30 640…960 9…15 - <5,0 - 0,25 5x10-6…0,1 0,05…36
РПС-45 РС4.520.755-06 2,7…3,3 7,65…10,35 0,95…1,55 - <5,0 - 0,5 0,01…1,0 0,05…36
РПС-45 РС4.520.755-07 3,6…4,4 14,45…19,55 1,35…2,1 - <5,0 - 0,5 0,01…1,0 0,05…36
РПС-45 РС4.520.755-08 5,7…6,9 34,4…51,6 2,25…3,5 - <5,0 - 0,5 0,01…1,0 0,05…36
РПС-45 РС4.520.755-09 13,5…16,5 176…264 5,0…8,2 - <5,0 - 0,5 0,01…1,0 0,05…36
РПС-45 РС4.520.755-10 24…30 640…960 9…15 - <5,0 - 0,25 0,01…1,0 0,05…36
РПС-45 РС4.520.755-21 10,8…13,2 127…173 3,6…6,6 - <5,0 - 0,5 0,01…1,0 0,05…36
РПС-45 РС4.520.755-30 10,8…13,2 127…173 3,6…6,6 - <5,0 - 0,15 5x10-6…2,0 0,05…36
РПС-45 РС4.520.755-31 2,7…3,3 7,65…10,35 0,95…1,55 - <5,0 - 0,15 5x10-6…2,0 0,05…36
РПС-45 РС4.520.755-32 3,6…4,4 14,45…19,55 1,35…2,1 - <5,0 - 0,15 5x10-6…2,0 0,05…36
РПС-45 РС4.520.755-33 5,7…6,9 34,4…51,6 2,25…3,5 - <5,0 - 0,15 5x10-6…2,0 0,05…36
РПС-45 РС4.520.755-34 13,5…16,5 176…264 5,0…8,2 - <5,0 - 0,15 5x10-6…2,0 0,05…36
РПС-45 РС4.520.755-35 24…30 640…960 9…15 - <5,0 - 0,15 5x10-6…2,0 0,05…36
