РПС32Б РС4.520.219

Каталог Реле РПС32Б РС4.520.219

РПС32Б РС4.520.219

Каталог Реле РПС32Б РС4.520.219

Характеристики

4CE130Q72

Описание

Описание Реле РПС32Б РС4.520.219

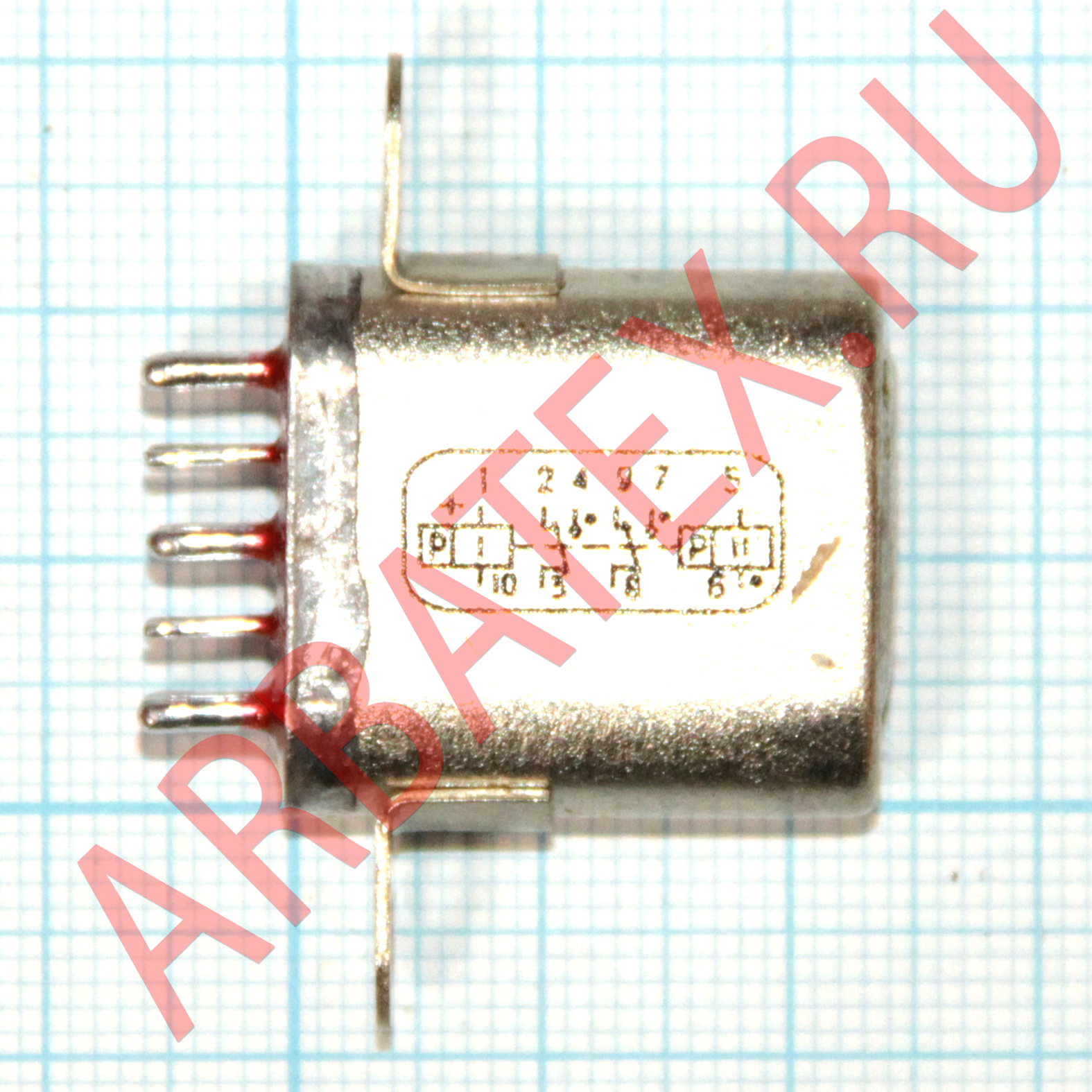

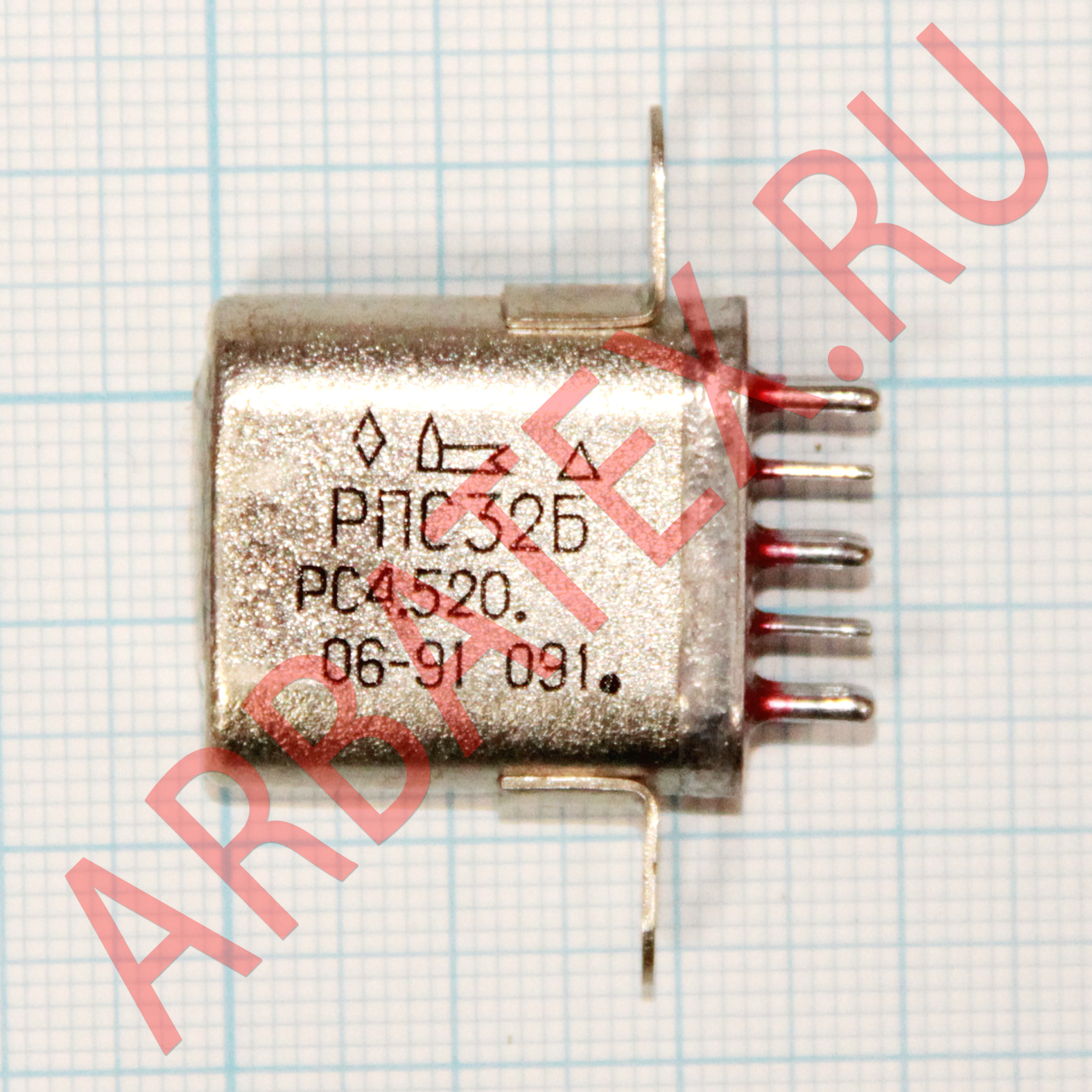

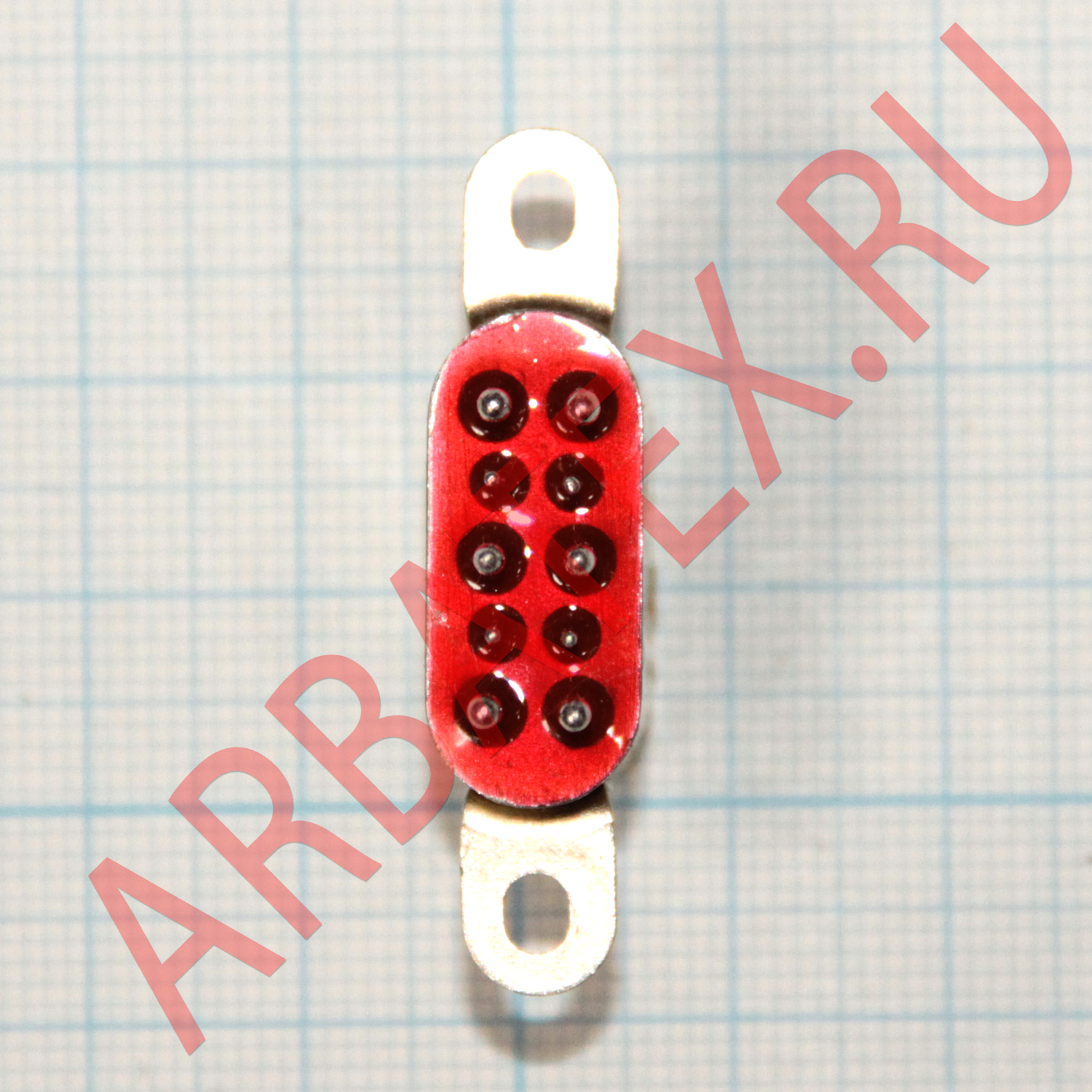

РПС32Б РС4.520.219 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики Реле РПС32Б РС4.520.219:


Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 200
  - при максимальной температуре (после выдержки под рабочим напряжением) - 20
  - в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - в условиях пониженного атмосферного давления - 180
Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч.
Скважность включения не менее 5.
Длительность импульса, подаваемого на обмотку, не менее 0,025 с.
Время срабатывания при минимальном рабочем напряжении не более 5 мс.

Параметры:


Номер паспорта реле
РПС-32Б
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-32Б РС4.520.201-01 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.202-01 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.203-01 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.204-01 9…12 64…86 2…5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.205-01 10,8…14 92…126 3,2…6,4 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.206-01 13,5…18 149…201 3,7…7,5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.207-01 18…24 264…356 6…12 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.208-01 24…32 425…575 8…16 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32Б РС4.520.209-01 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.210-01 3,6…4,8 13,5…16,5 1…2,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.211-01 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.212-01 9…12 64…86 2…5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.213-01 10,8…14 92…126 3,2…6,4 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.214-01 13,5…18 149…201 3,7…7,5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.215-01 18…24 264…356 6…12 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.216-01 24…32 425…575 8…16 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32Б РС4.520.217-01 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.218-01 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.219-01 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.220-01 9…12 64…86 2…5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.221-01 10,8…14 92…126 3,2…6,4 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.222-01 13,5…18 149…201 3,7…7,5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.223-01 18…24 264…356 6…12 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32Б РС4.520.224-01 24…32 425…575 8…16 - <5 - 1,0 5x10-3…3,0 6…220
