Характеристики

4CE130Q6S

Описание

Описание Реле РПС32А РС4.520.205

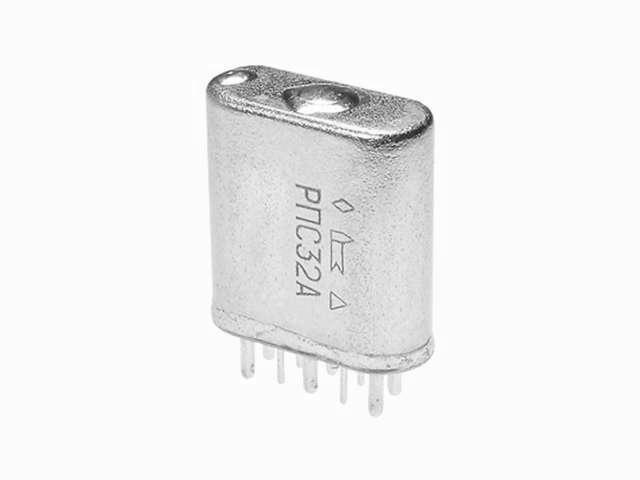

РПС32А РС4.520.205 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики Реле РПС32А РС4.520.205:


Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 200
  - при максимальной температуре (после выдержки под рабочим напряжением) - 20
  - в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - в условиях пониженного атмосферного давления - 180
Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч.
Скважность включения не менее 5.
Длительность импульса, подаваемого на обмотку, не менее 0,025 с.
Время срабатывания при минимальном рабочем напряжении не более 5 мс.

Параметры:



Номер паспорта реле
РПС-32А
Количество групп контактов Рабочее напряжение Сопротивление обмотки Напряжение Время Сопротивление контактов Диапазон
коммутации
срабатывания отпускания срабатывания отпускания ток напряжение
В Ом В В мс мс Ом А В
РПС-32А РС4.520.201 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.202 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.203 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.204 9…12 64…86 2…5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.205 10,8…14 92…126 3,2…6,4 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.206 13,5…18 149…201 3,7…7,5 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.207 18…24 264…356 6…12 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.208 24…32 425…575 8…16 - <5 - 1,5 5x10-3…3,0 6…220
РПС-32А РС4.520.209 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.210 3,6…4,8 13,5…16,5 1…2,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.211 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.212 9…12 64…86 2…5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.213 10,8…14 92…126 3,2…6,4 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.214 13,5…18 149…201 3,7…7,5 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.215 18…24 264…356 6…12 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.216 24…32 425…575 8…16 - <5 - 0,25 5x10-6…0,1 0,05…115
РПС-32А РС4.520.217 2,2…2,9 4,5…5,5 0,6…1,1 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.218 3,6…4,8 13,5…16,5 1…2,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.219 5,4…7,2 22,5…27,5 1,6…3,2 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.220 9…12 64…86 2…5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.221 10,8…14 92…126 3,2…6,4 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.222 13,5…18 149…201 3,7…7,5 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.223 18…24 264…356 6…12 - <5 - 1,0 5x10-3…3,0 6…220
РПС-32А РС4.520.224 24…32 425…575 8…16 - <5 - 1,0 5x10-3…3,0 6…220
