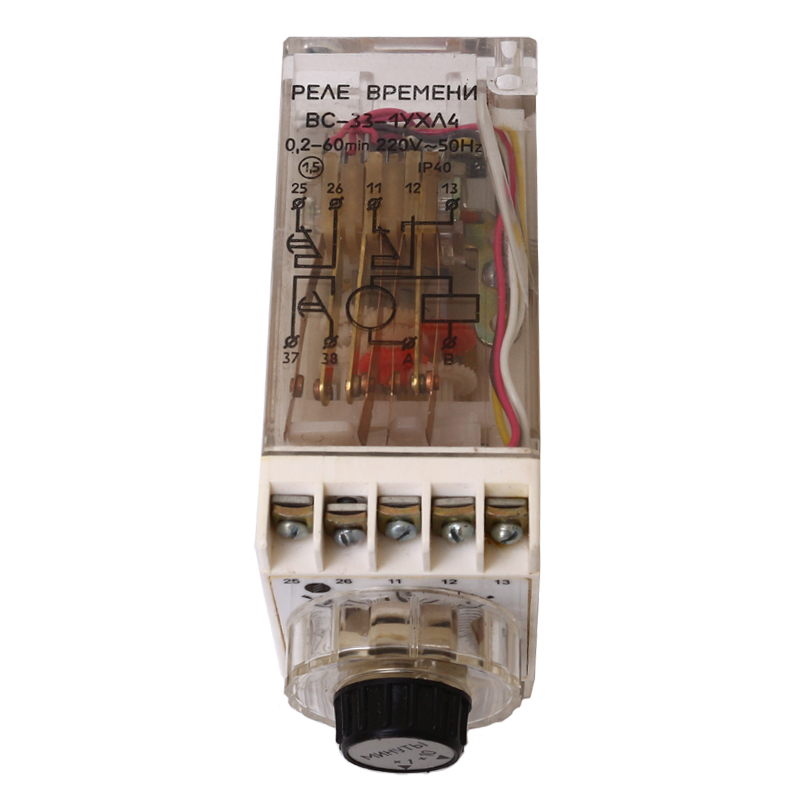

Описание Реле времени ВС-33-2 (0.2-60час. 220в)
ВС-33-2 (0.2-60час. 220в) реле времени выступающего исполнения с передним присоединением проводов применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Реле электромеханическое, с приводом от синхронного электродвигателя. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени. В комплекте с реле может поставляться колодка для крепления реле.
Параметры и характеристики Реле времени ВС-33-2 (0.2-60час. 220в):
Номинальное напряжение питания переменного тока - частоты 50 Гц - 24, 110, 220 В.
частоты 60 Гц - 24, 110, 220, 230, 240 В.
Потребляемая мощность, В·А, не более - 8
Количество контактов: с выдержкой времени размыкающих - 1
замыкающих - 1
без выдержки времени переключающих - 1
Время повторной готовности- не более - 0,2 с.
Допустимая частота включений - 3600 цикл/ч.
Механическая износостойкость, циклы ВО, не менее, при ресурсе работы - (исполнение УХЛ) - 4,0·106 не более: 16000 ч
(исполнение О) - 2,5·106 10000 ч.
Длительно допустимая сила тока через контакты реле- не более - 4 А.
Напряжение коммутируемых цепей- переменного тока - 12-380 В
постоянного тока - 12-220 В.
Масса реле- не более: ВС-33-1 - 0,38 кг
ВС-33-2 - 0,45 кг.
