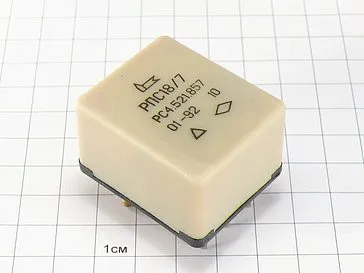

Описание Реле РПС18/7 РС4.521.857
РПС18/7 РС4.521.857 реле двухпозиционные одностабильные электромагнитные поляризованные слаботочные негерметичные, с одним переключающим контактом,служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики Реле РПС18/7 РС4.521.857:
Диапазон коммутируемых:
- токов - от 0,2 А до 0,3 А;
- напряжений - от 6 В до 34 В.
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом:
- в нормальных климатических условиях - не менее 200 МОм;
- при максимальной рабочей температуре - не менее 20 МОм;
- в условиях повышенной влажности - не менее 10 МОм.
Сопротивление электрических контактов - не более 1,5 Ом.
Коммутируемая нагрузка - активная.
Род тока РПС18/7 - const.
Частота коммутации - не более 10 Гц.
Число коммутационных циклов:
- суммарное - 5·105;
- при температуре +80° С - 1,25·105.
Время срабатывания - 12 мс.
Габаритные размеры:
- высота - 34,5 мм;
- ширина - 40,5 мм.
Масса - не более 80 г.
Варианты исполнения реле РПС18/7 в зависимости от вида приёмки:
- отдел технического контроля - РПС18/7 ОТК;
- особо стойкие (особо стабильные) - ОСРПС18/7, РПС18/7 ОС;
- приемка заказчика - РПС18/7 ПЗ;
- военная приемка - РПС18/7 ВП.
