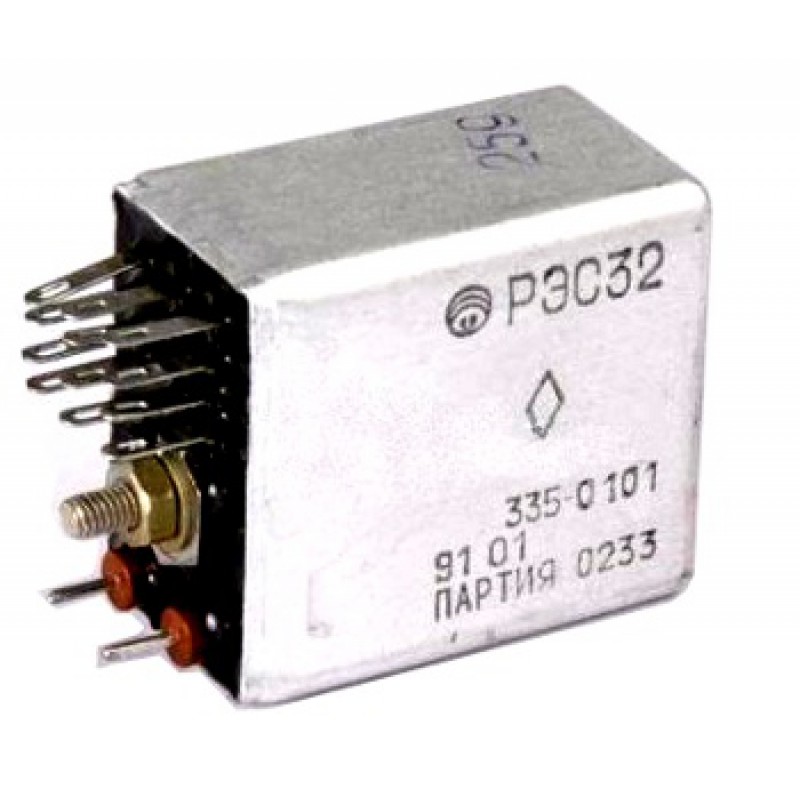

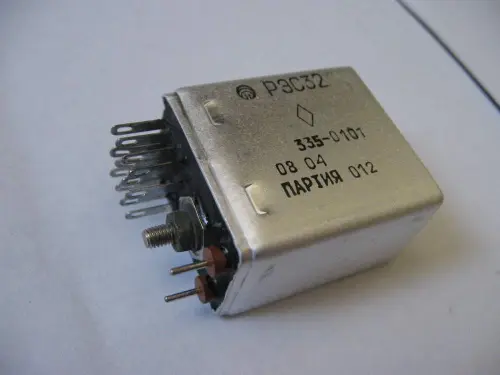

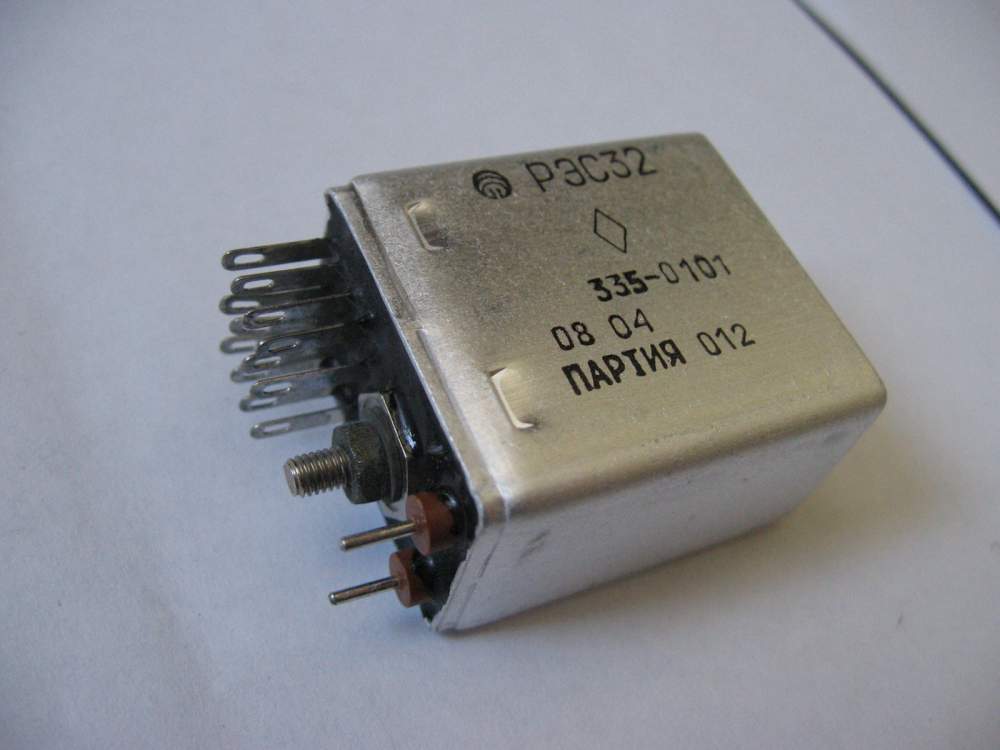

Описание Реле РЭС32 РФ4.500.342
РЭС32 РФ4.500.342 реле электромагнитное слаботочное пылебрызгозащищенное, двухпозиционное, одностабильное, с четырьмя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики Реле РЭС32 РФ4.500.342:
Количество контактов - 4.
Режим коммутации:
- ток - от 5 мкА до 3 А;
- напряжение - от 0,05 В до 220 В.
Ток:
- срабатывания - от 11 мА до 36 мА;
- отпускания - от 2 мА до 8 мА.
Ток питания обмотки - постоянный.
Рабочее напряжение - от 12 В до 60 В.
Питание от источника постоянного тока напряжением - 12 В; 24 В; 30 В; 48 В; 60 В.
Число коммутационных циклов - не более 500 000.
Частота срабатывания - не менее 1 Гц.
Сопротивление обмотки - от 157 Ом до 3080 Ом.
Сопротивление контактов - 0,3 Ом; 0,6 Ом.
Сопротивление изоляции между токоведущими элементами РЭС-32, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - не менее 200 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - не менее 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - не менее 3 МОм.
Время:
- срабатывания - 15 мс;
- отпускания - 8 мс.
Срок службы - 12 лет.
Габаритные размеры - 20,5×30,5×43,5 мм.
Масса - не более 38 г.
Температура среды - от -60° С до +85° С.
