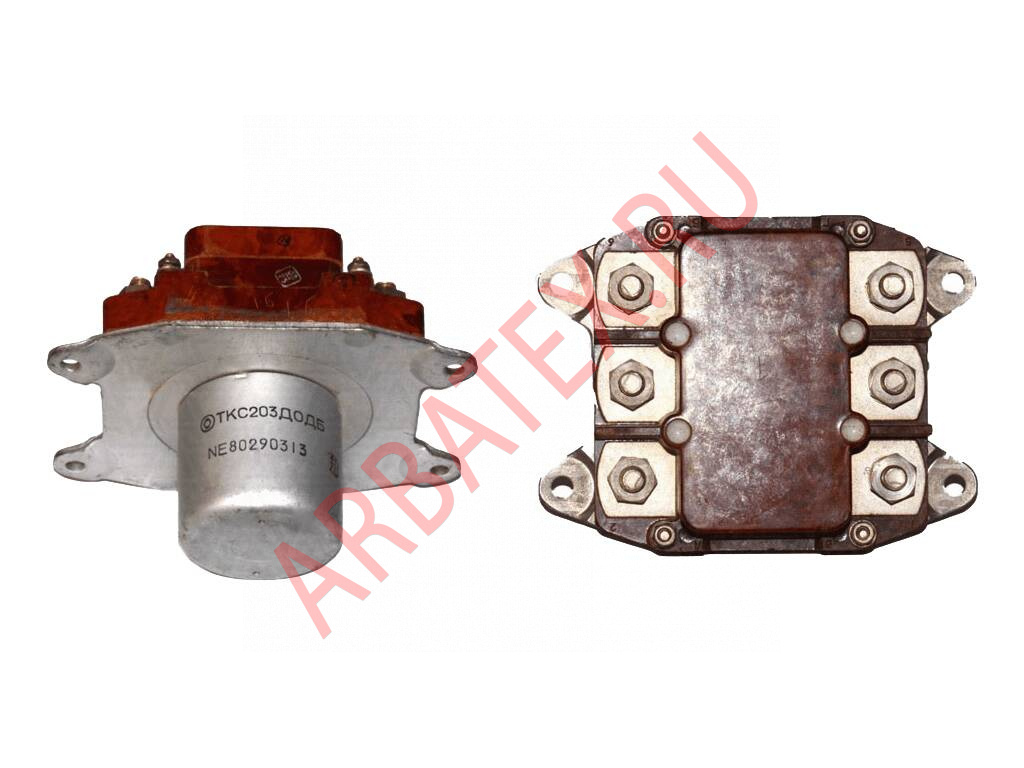

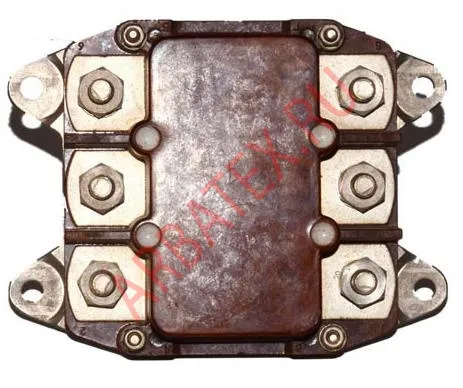

Описание контактора ТКС203ДОДБ
ТКС203ДОДБ контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики ТКС203ДОДБ:
Контактор включающий ТКС203ДОДБ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКС203ДОДБ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Б - наличие вспомогательных контактов.
Основные технические характеристики контактора ТКС203ДОДБ:
Ток коммутации, А ...... 200; 100
Напряжение коммутации, В:
- постоянного тока ...... 27; 110
- переменного тока ...... 200В 400Гц; 380В 55Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры, мм ...... 143х107х98
Масса -1,65 кг.
