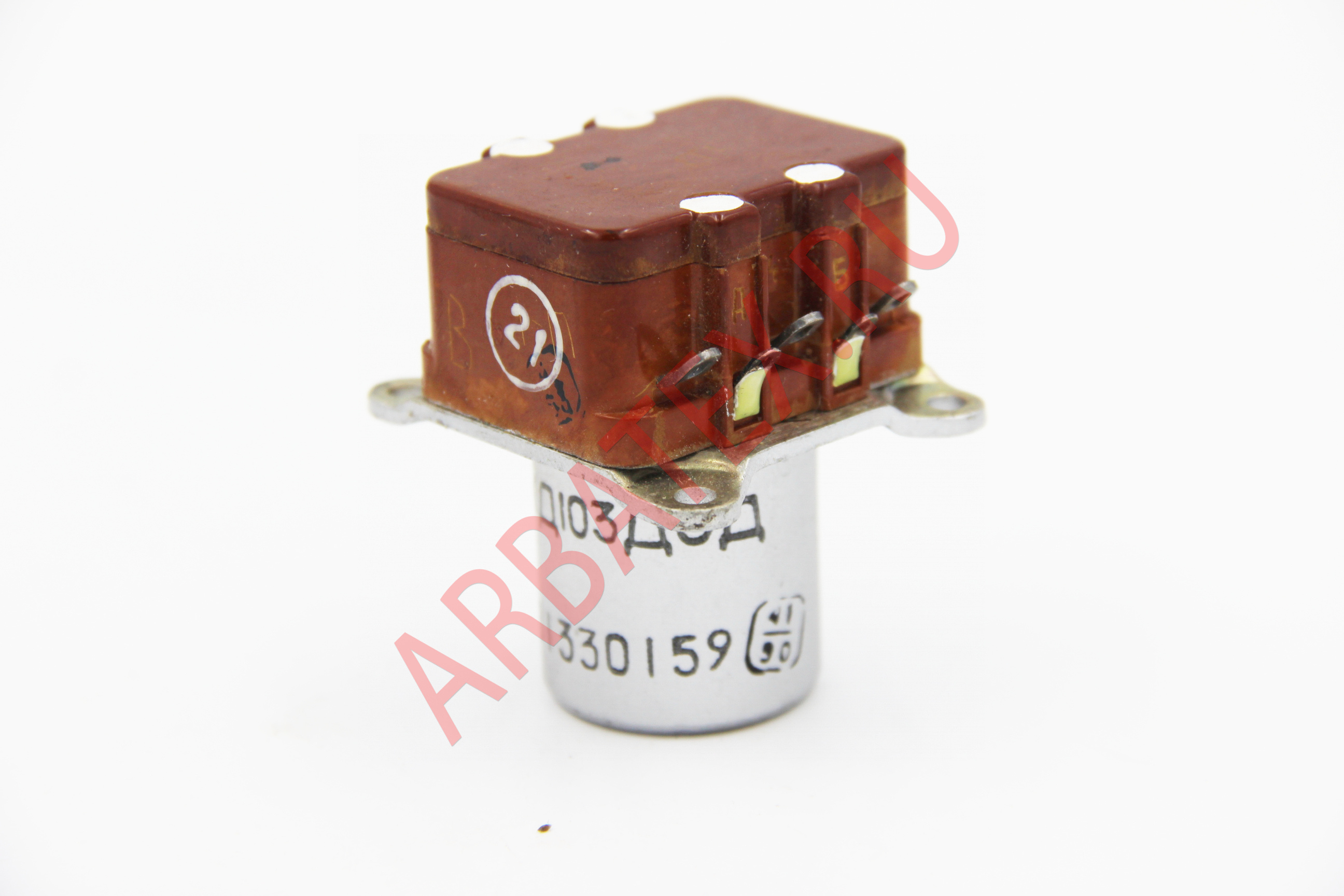

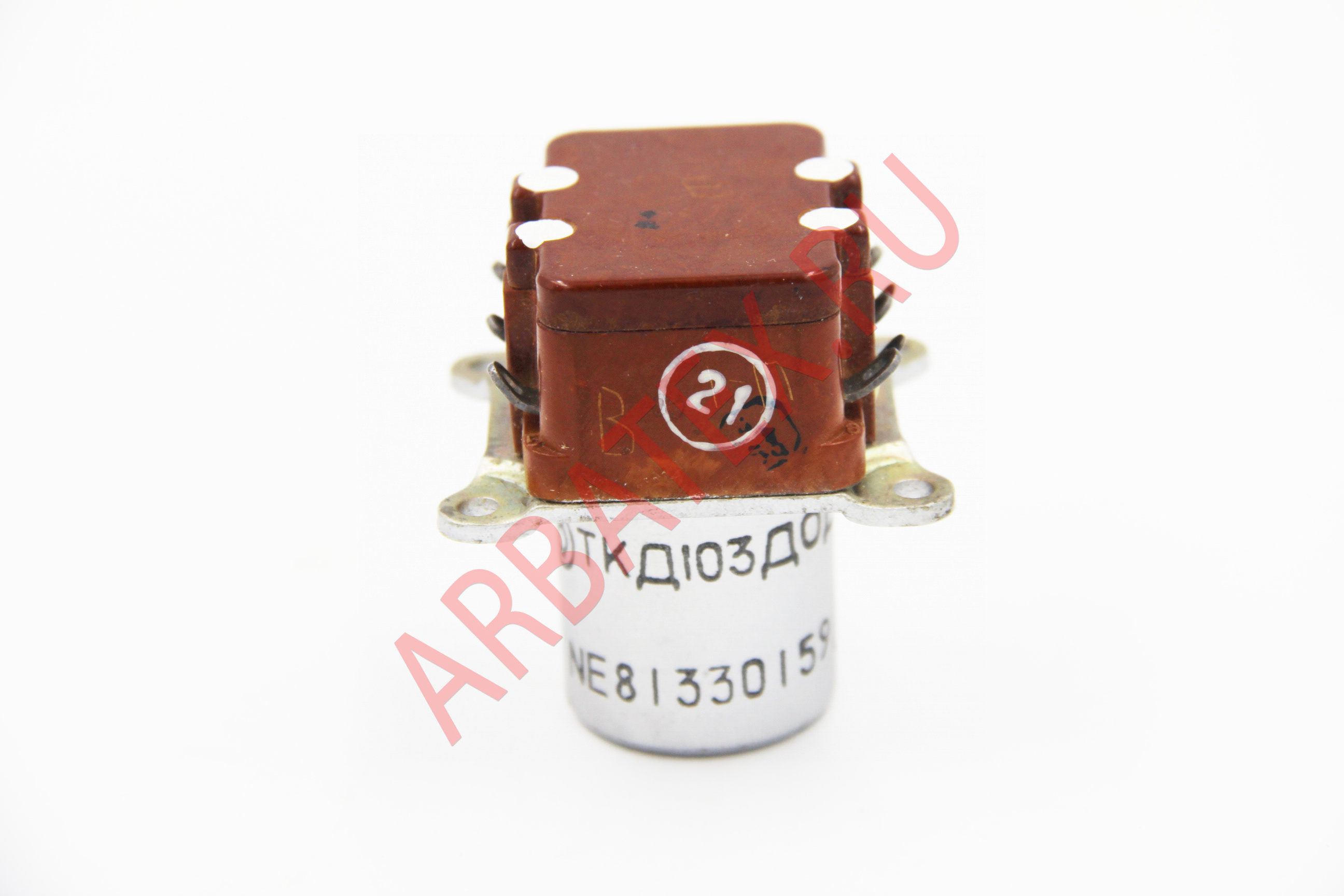

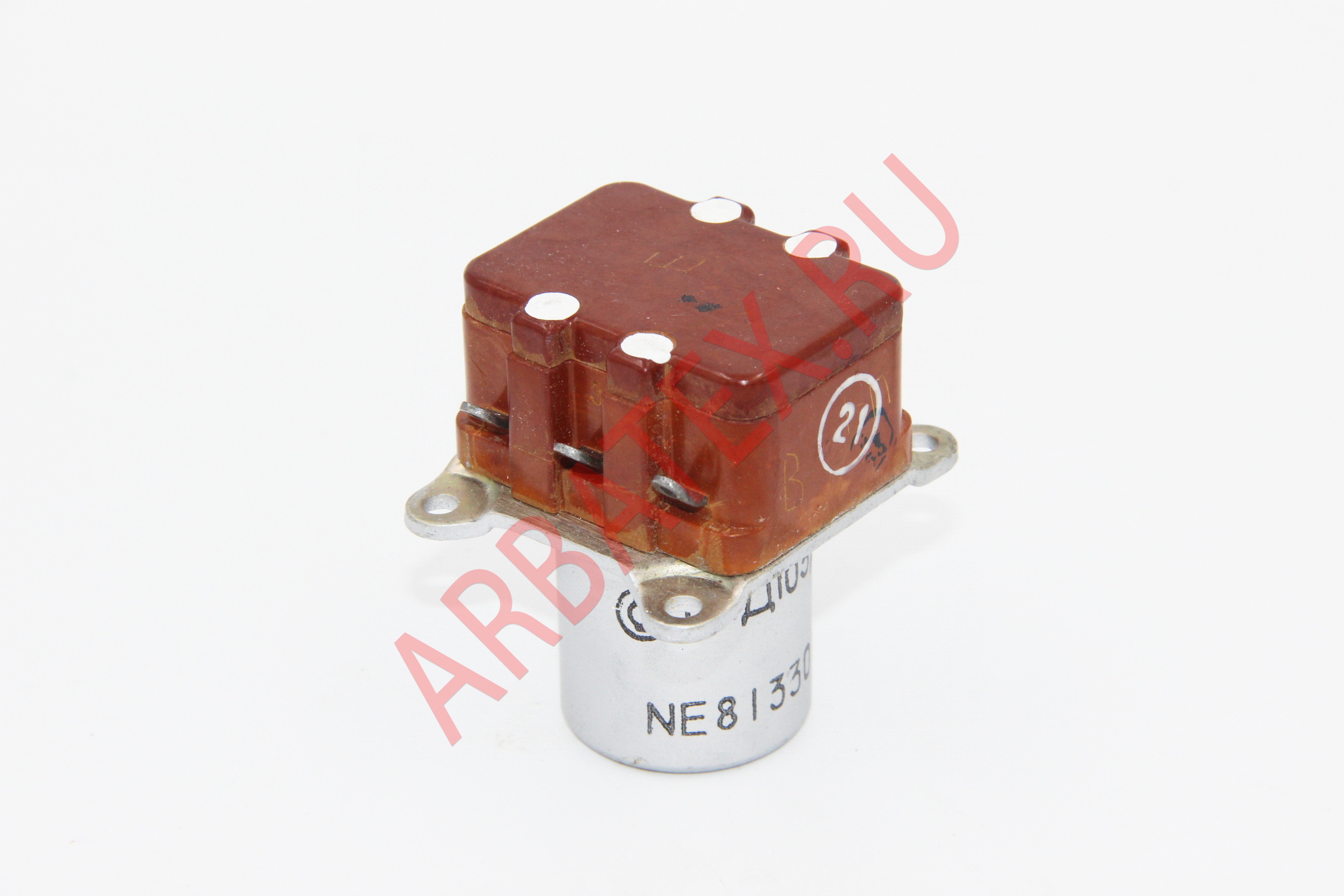

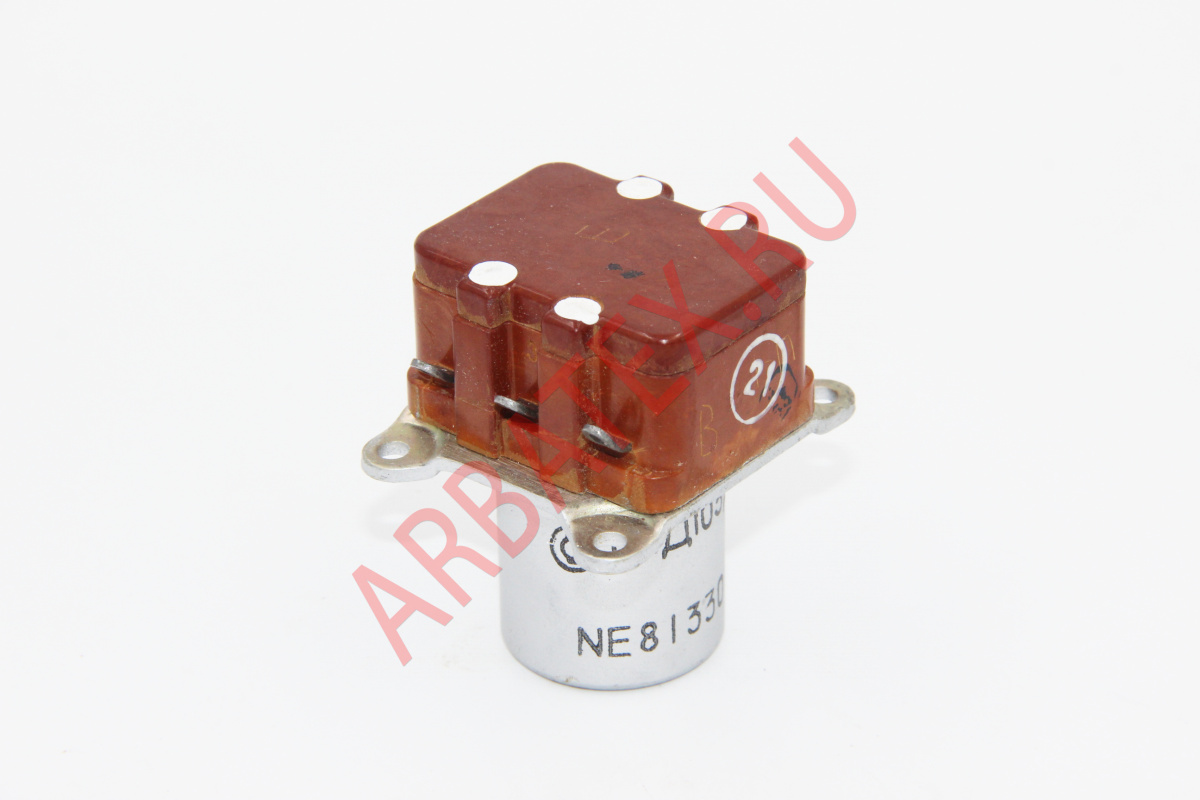

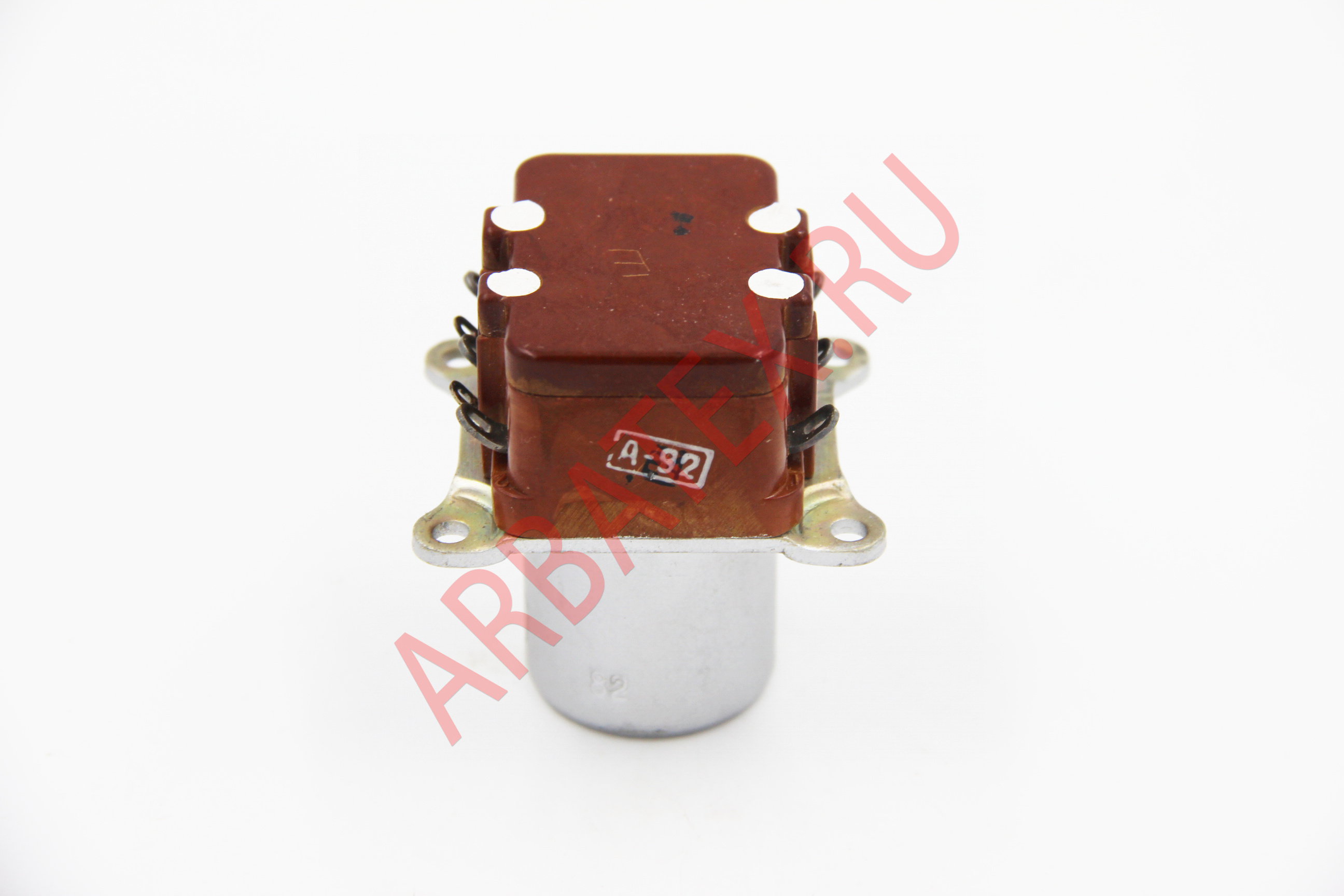

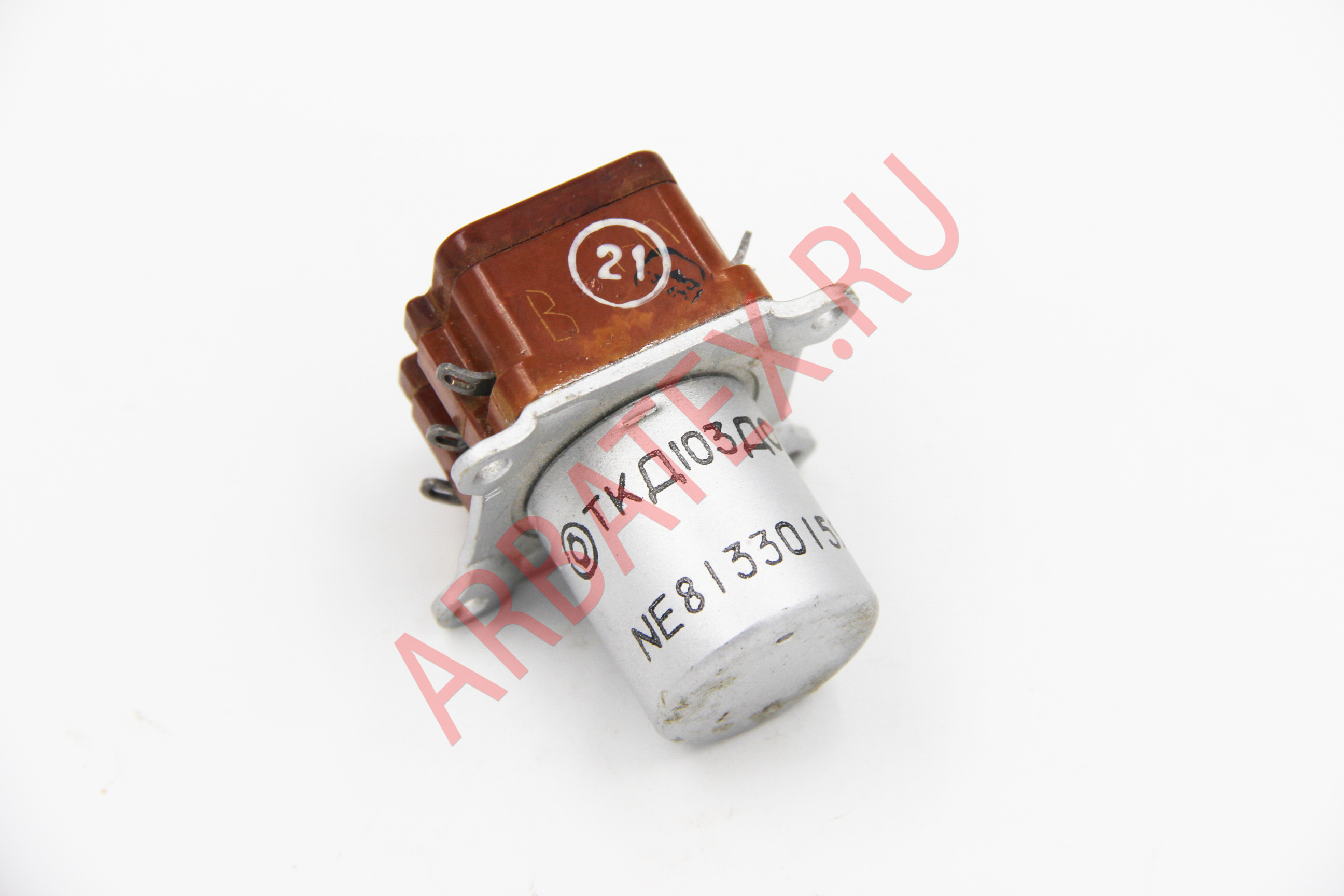

Описание контактора ТКД103ДОД
ТКД103ДОД контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД103ДОД:
Контакторы одноцепевые включающие ТКД103ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД103ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
Основные технические характеристики контактора ТКД103ДОД:
Номинальный ток нагрузки в цепи контактов -10; 20; 50 А.
Номинальное напряжение катушки - 27 В.
Температура окружающей среды -60...+85°С.
Гарантийный срок эксплуатации 11 лет.
