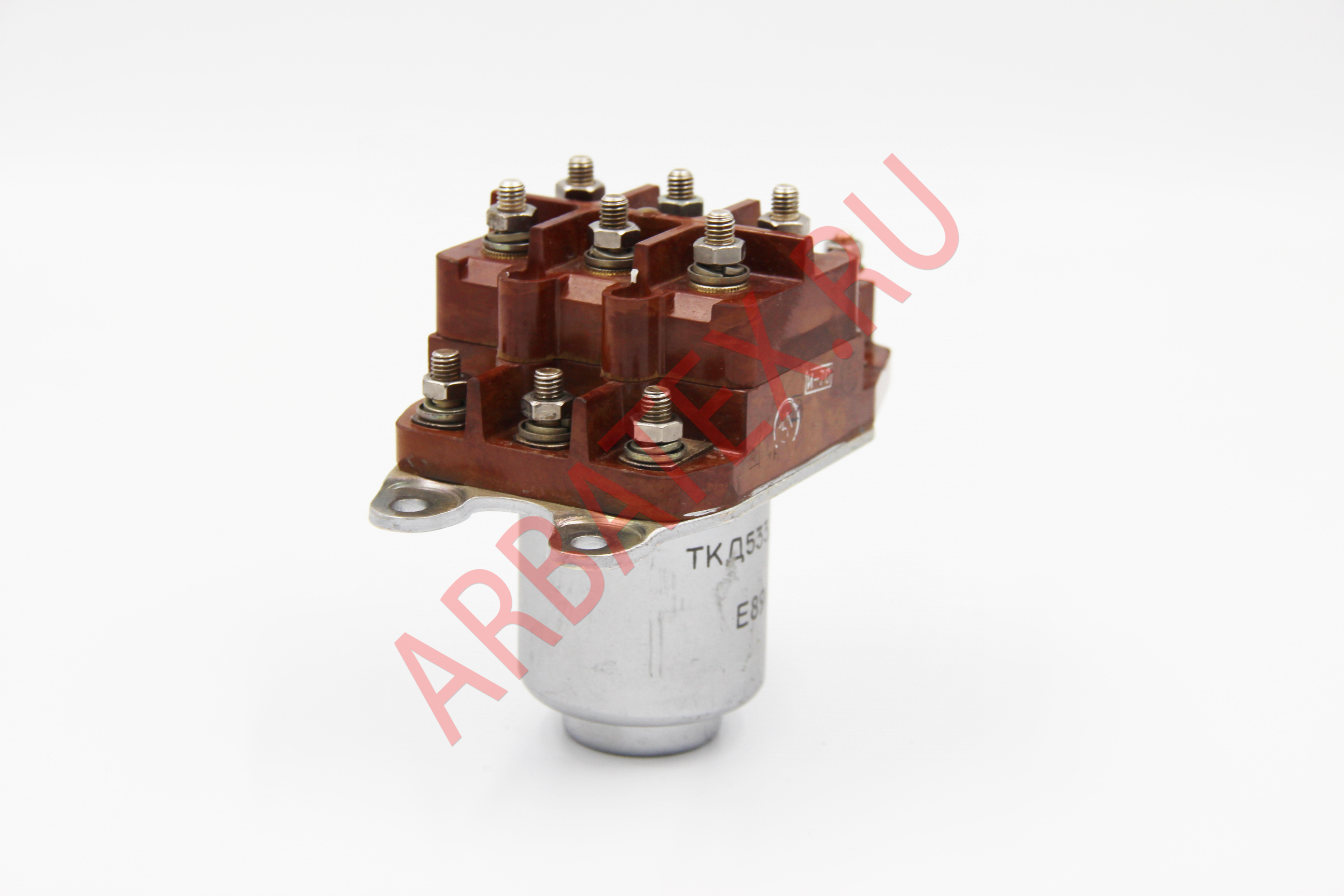

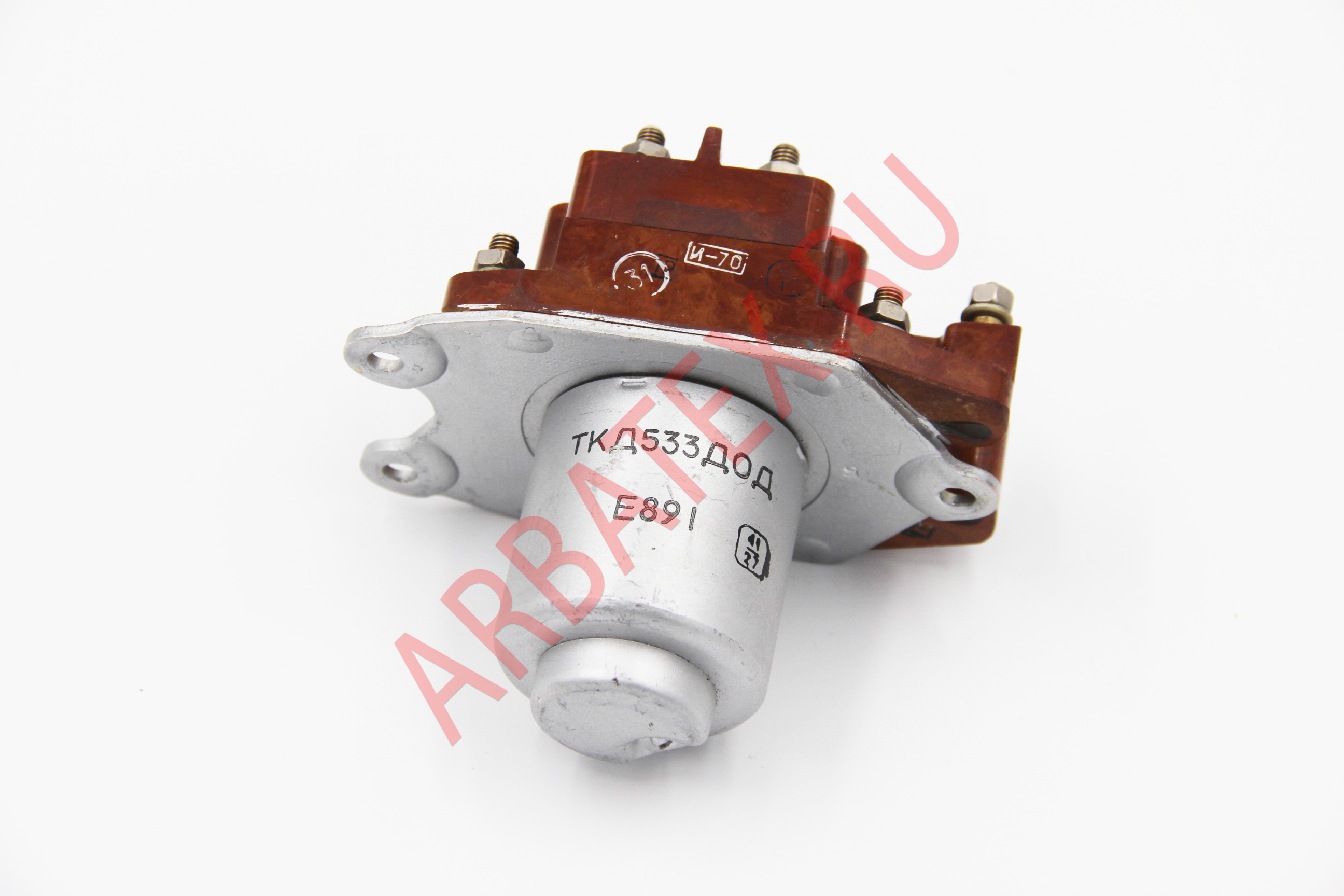

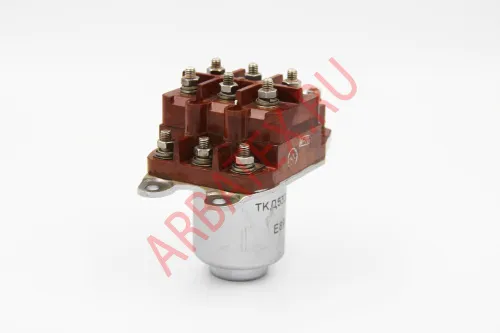

Описание контактора ТКД533ДОД

ТКД533ДОД контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики ТКД533ДОД:


Контактор включающий ТКД533ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД533ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
     - буква Е - единицы;
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 3 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С


Основные технические характеристики контактора ТКД533ДОД:
Номинальное напряжение цепи питания, В ...... 27
Ток коммутации, А ...... 50; 25
Напряжение коммутации, В:
     - постоянного тока ...... 30
     - переменного тока ...... 220В 440Гц; 380В 50Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры 107х63х100 мм.
Масса - 0,85 кг
