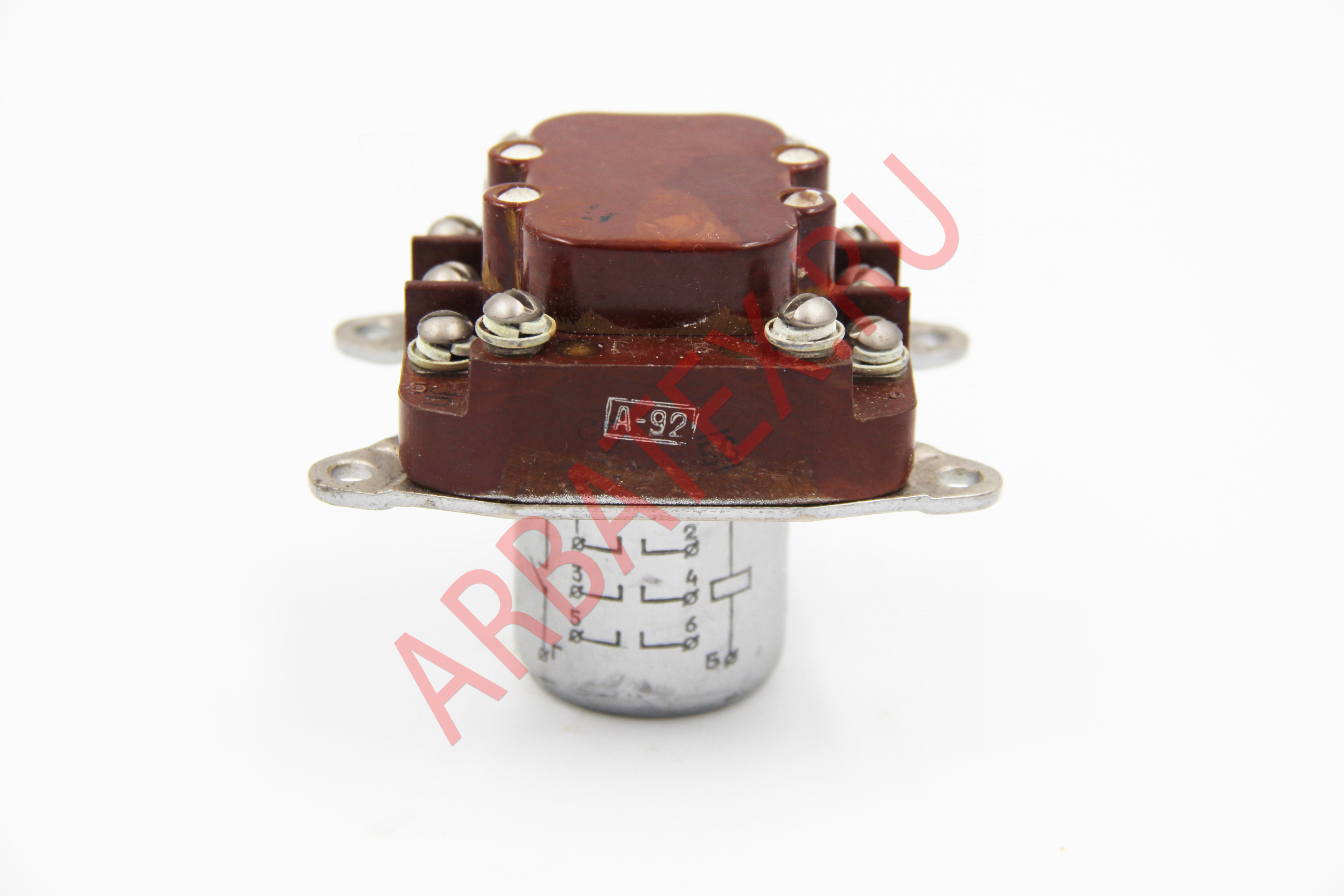

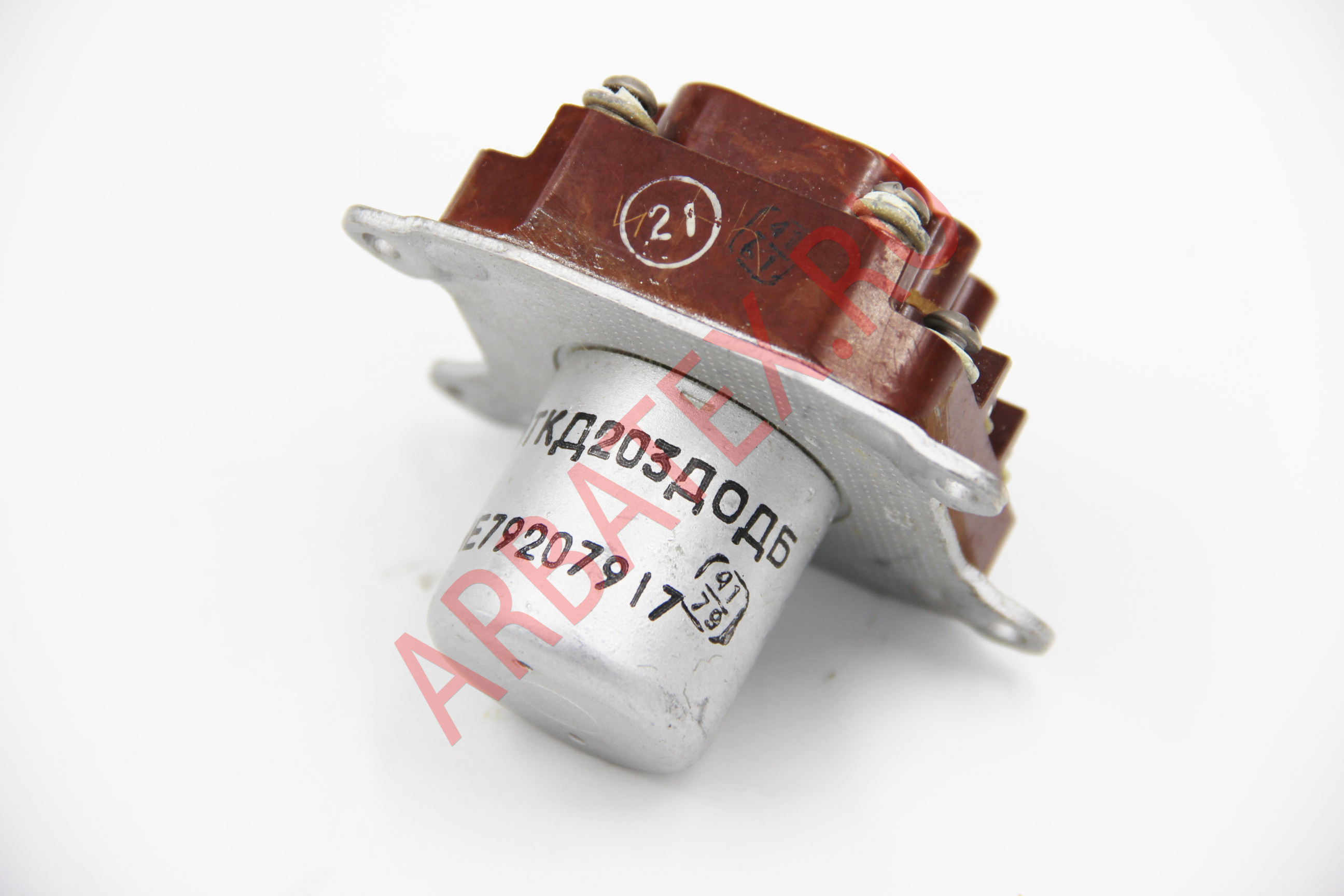

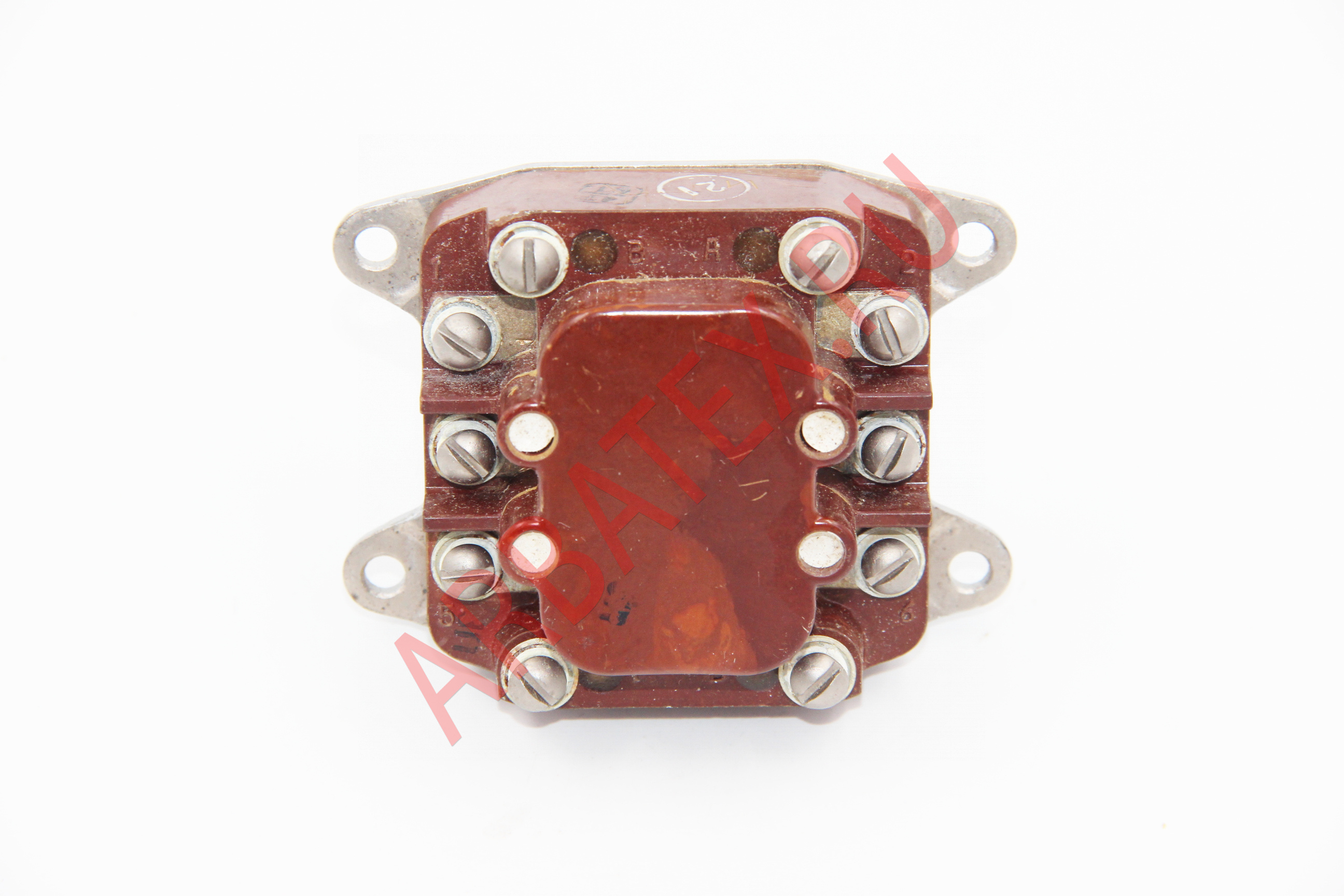

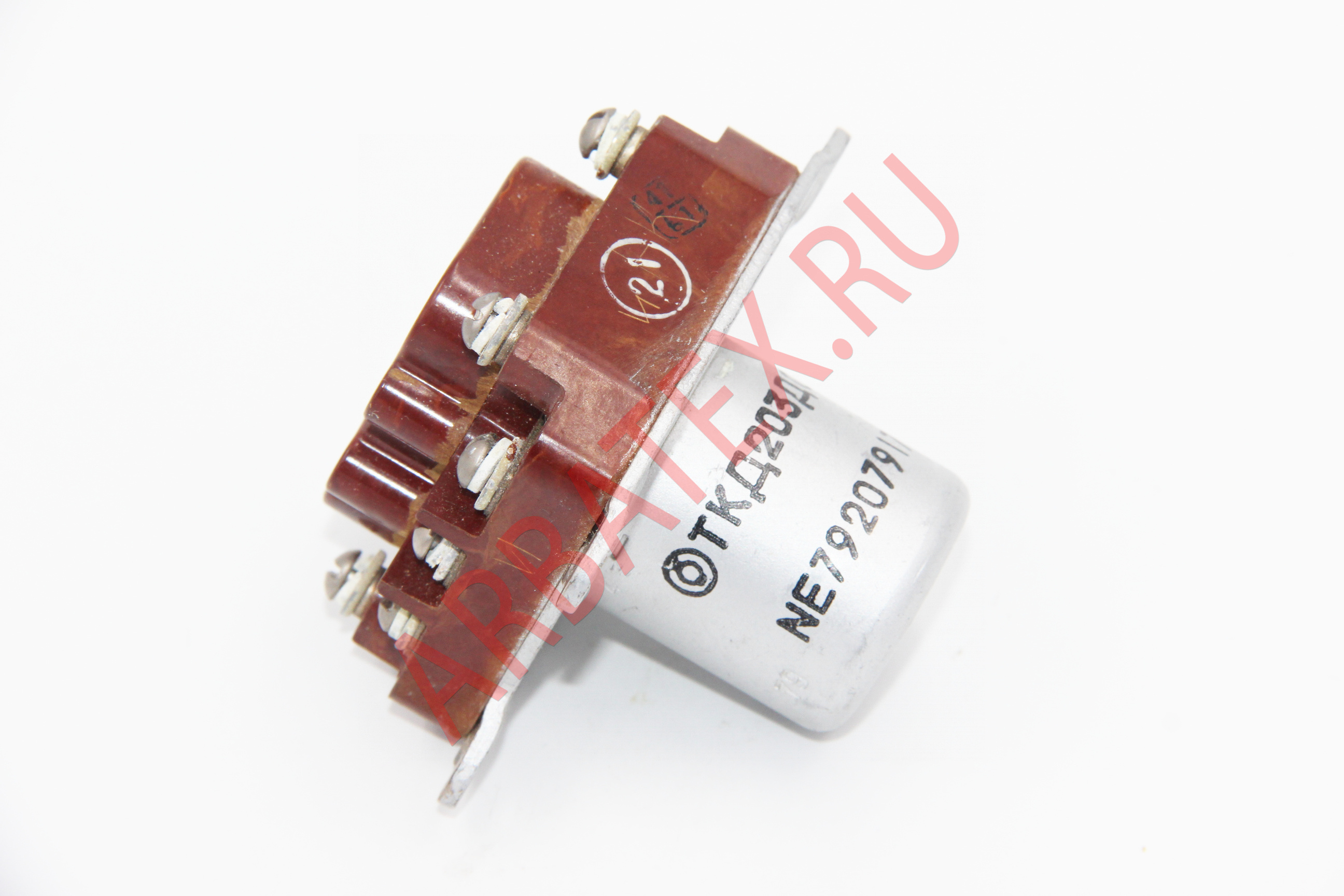

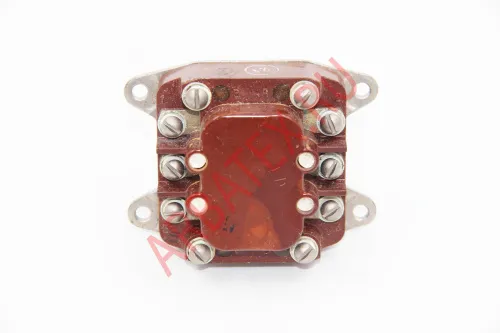

Описание контактора ТКД203ДОД
ТКД203ДОД контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД203ДОД:
Контактор ТКД203ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД203ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Е - единицы;
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики контактора ТКД203ДОД:
Номинальное напряжение в цепи главных контактов и в цепи управления, В ...... 27
Ток главных контактов, А ...... 20
Режим работы ...... продожительный
Число коммутаций ...... 10000
