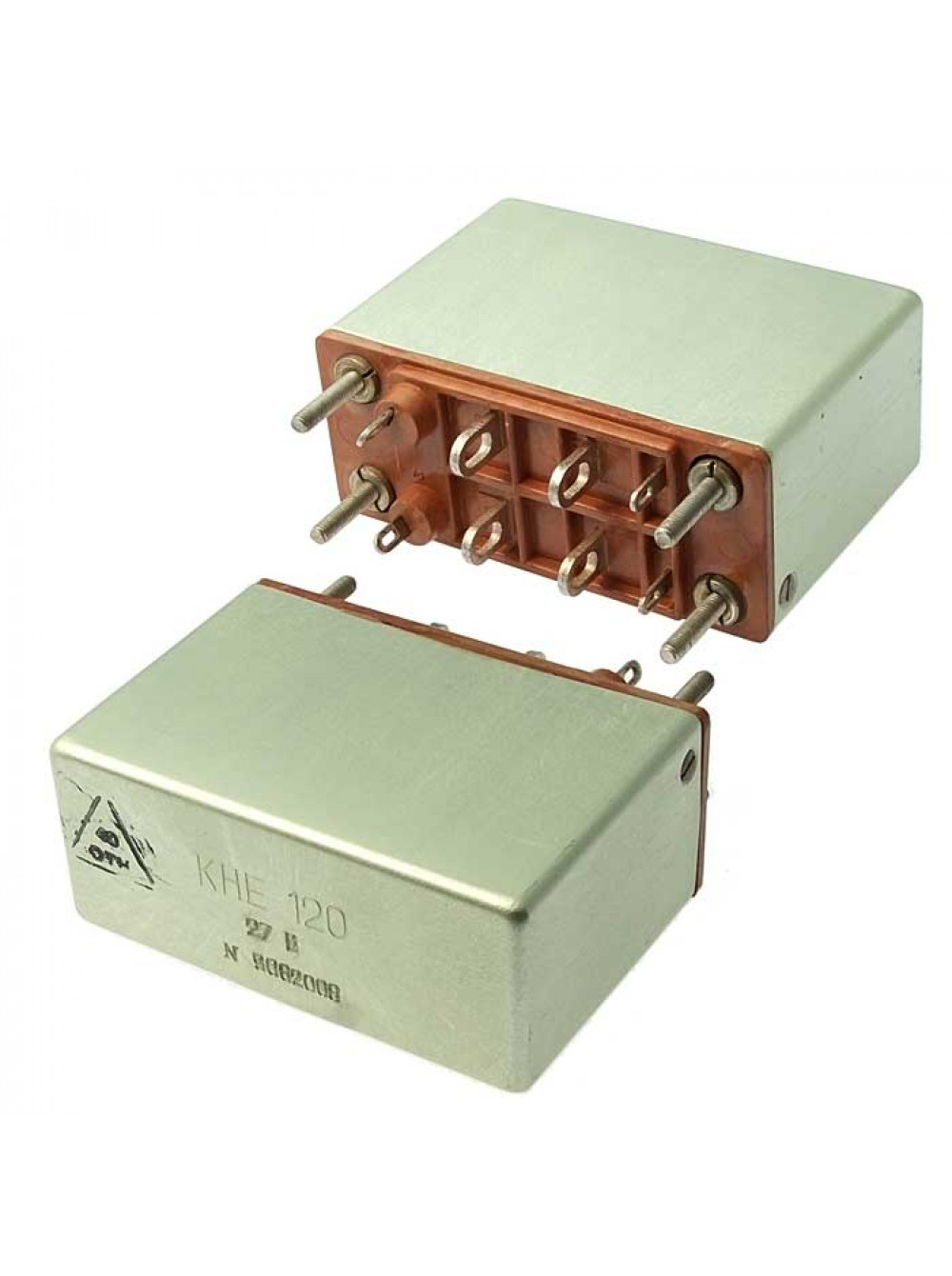

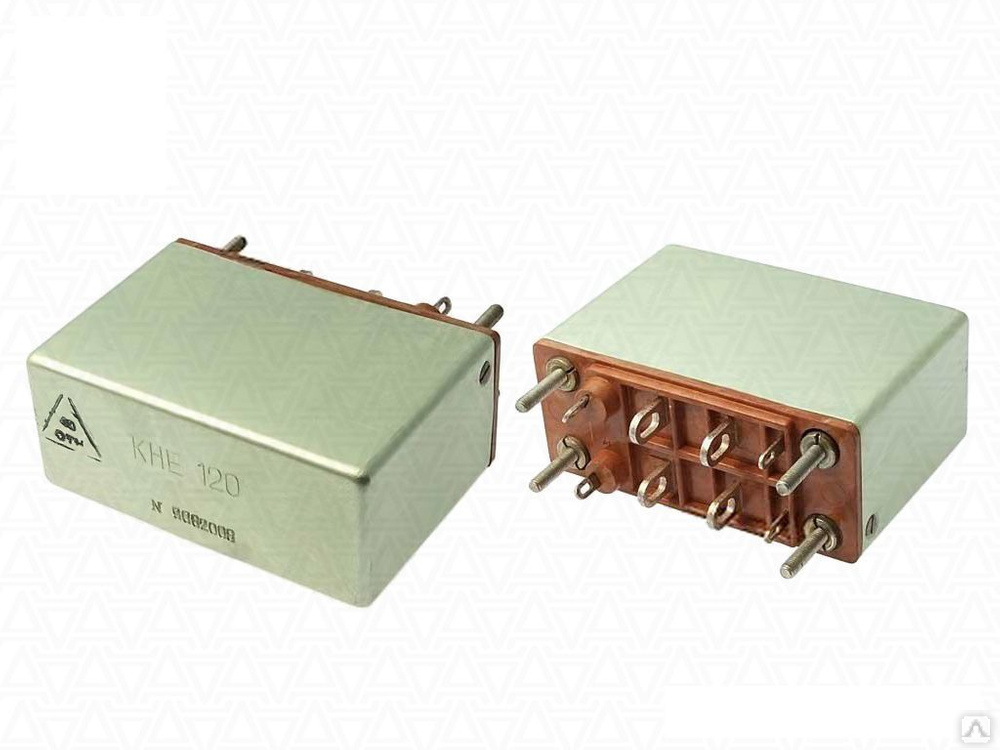

Описание контактора КНЕ-120 24В
КНЕ-120 24В контактор переменного и постоянного тока относится к одностабильным электромагнитным аппаратам с цепями управления постоянного тока с самовозвратом служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин,применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики КНЕ-120 24В:
КНЕ-120 24В
Контактор КНЕ-120 24В предназначен для коммутации электрических цепей постоянного напряжения до 132В и переменного напряжения до 148В частотой от 50 до 1000 Гц.
Контакторы работают в условиях низких и высоких температур, синусоидальных вибраций, линейных ускорений, многократных и одиночных ударов с ускорением.
Исполнение контакторов позволяет использовать их в условиях умеренного, тропического, морского, морского тропического климатов.
Структура условного обозначения:
КНЕ-120:
КНЕ - наименование контактора;
1 - величина контактора (0, 1, 2);
2 - количество главных замыкающих контактов (2, 3);
0 - количество размыкающих контактов (нет - 0).
Основные технические характеристики контактора КНЕ-120 24В:
Номинальное напряжение цепи управления, постоянное, В ...... 24
Количество контактов:
- главных, замыкающих ...... 2
- вспомогательных, переключающих ......2
Номинальный ток контактов, А:
- главных ...... 40
- вспомогательных ...... 5
Минимальный коммутируемый ток главных контактов:
- при напряжении не менее 198В, А ...... 0,02
- при напряжении не менее 20В, А ...... 0,5
- при напряжении не менее 6В, А ...... 5
Минимальный коммутируемый ток вспомогательных контактов при напряжении не менее 20В, А ...... 0,02
Допустимая частота включений ...... до 1200 в час
Режим работы ...... продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Масса - 0,22 кг.
