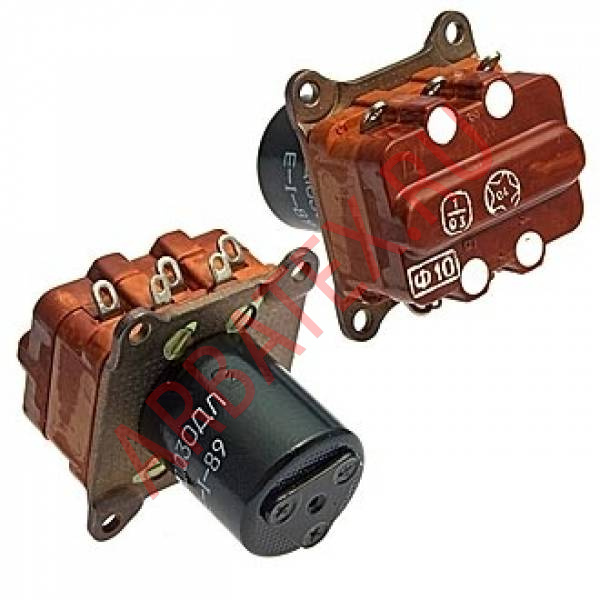

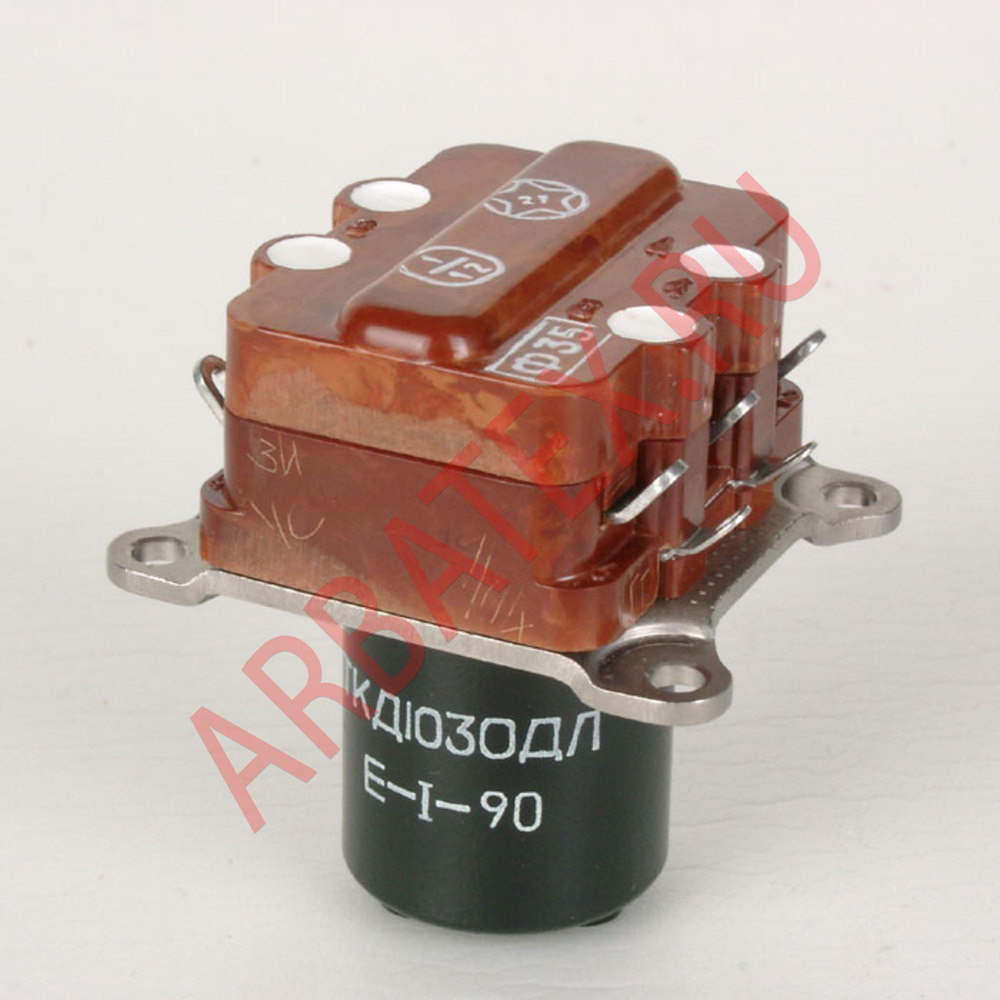

Описание контактора ТКД103ОДЛ
ТКД103ОДЛ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД103ОДЛ:
Контактор электромагнитный трехцепевой переключающий ТКД103ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД103ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора: 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.
Основные технические характеристики контактора ТКД103ОДЛ :
Номинальная величина тока коммутируемой цепи, А ...... 10
Диапазон напряжений в цепи контактов, В:
- постоянного тока ...... 24-30
- переменного тока ...... 110-210
Диапазон токов в цепи контактов, А ......1-10
Диапазон напряжения постоянного тока в цепи управления, В ...... 24-30
Температуры окружающего воздуха ...... от -60 до +85 °С
Масса не более - 0,12 кг.
