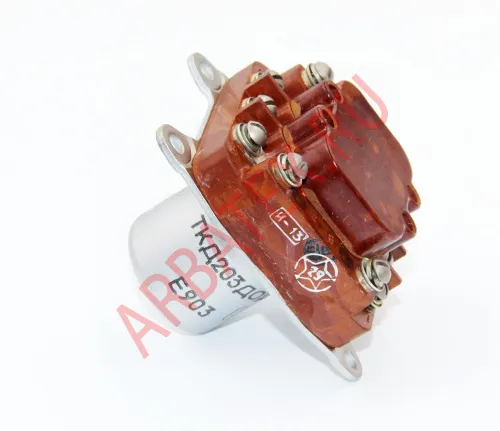

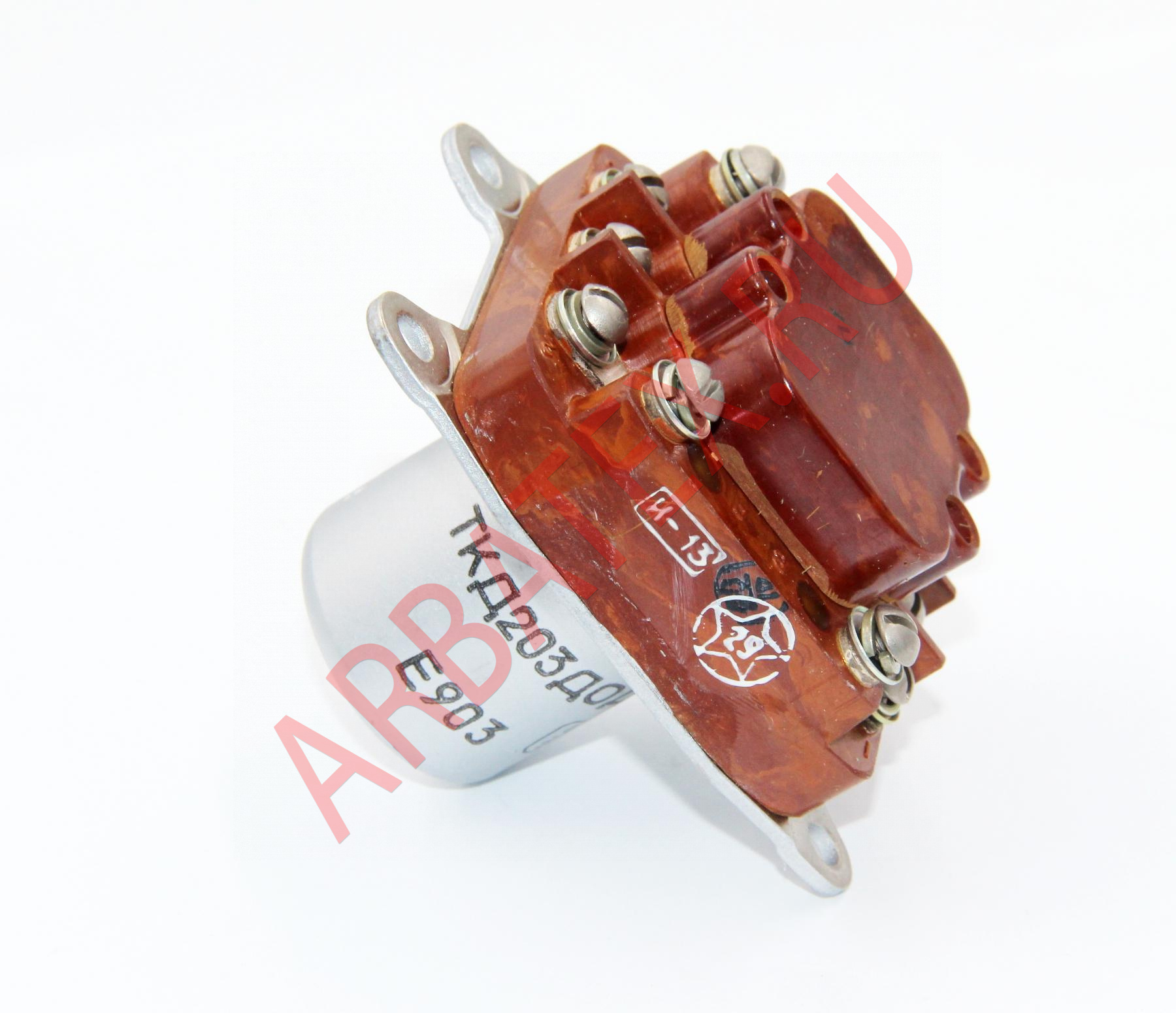

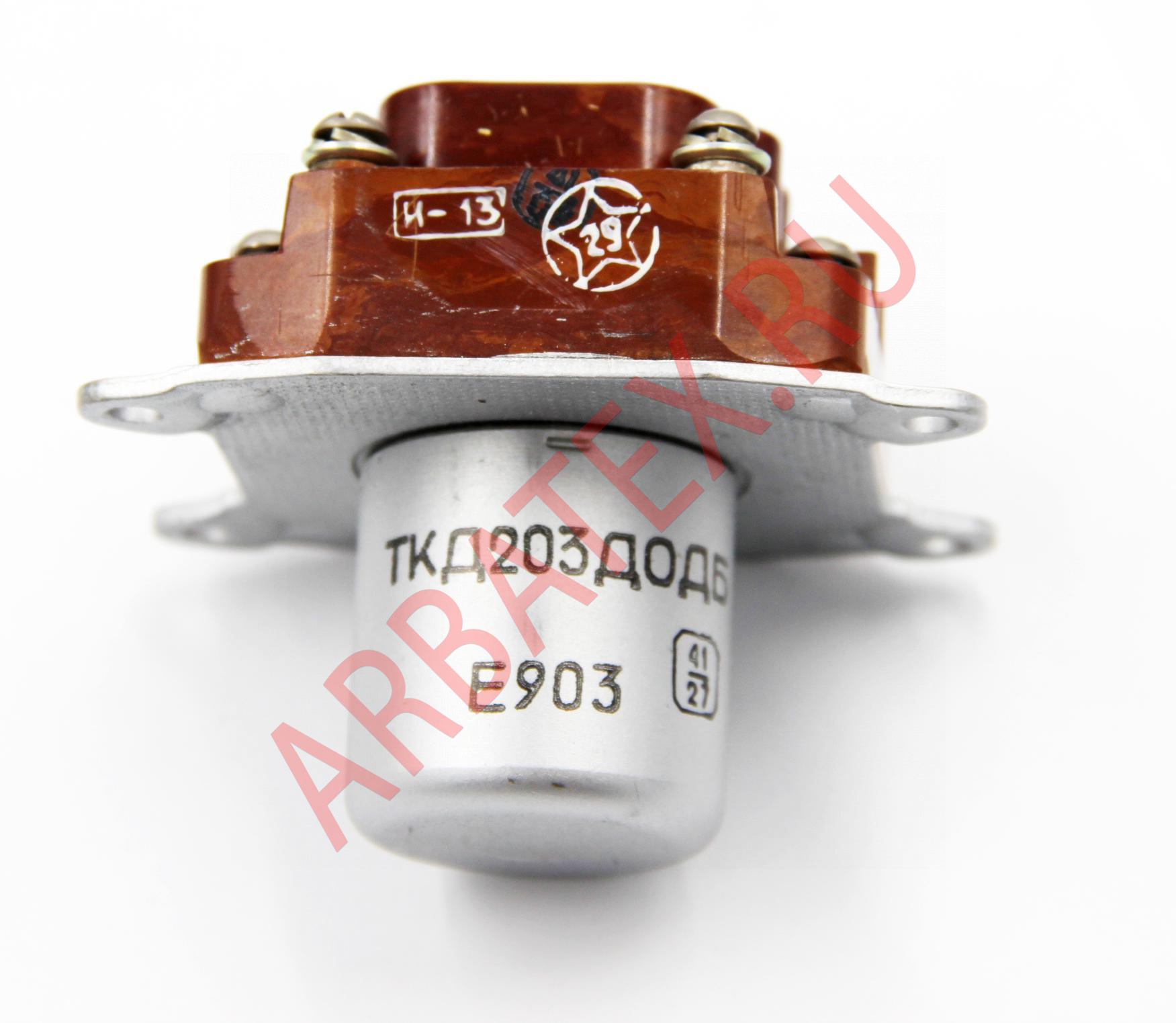

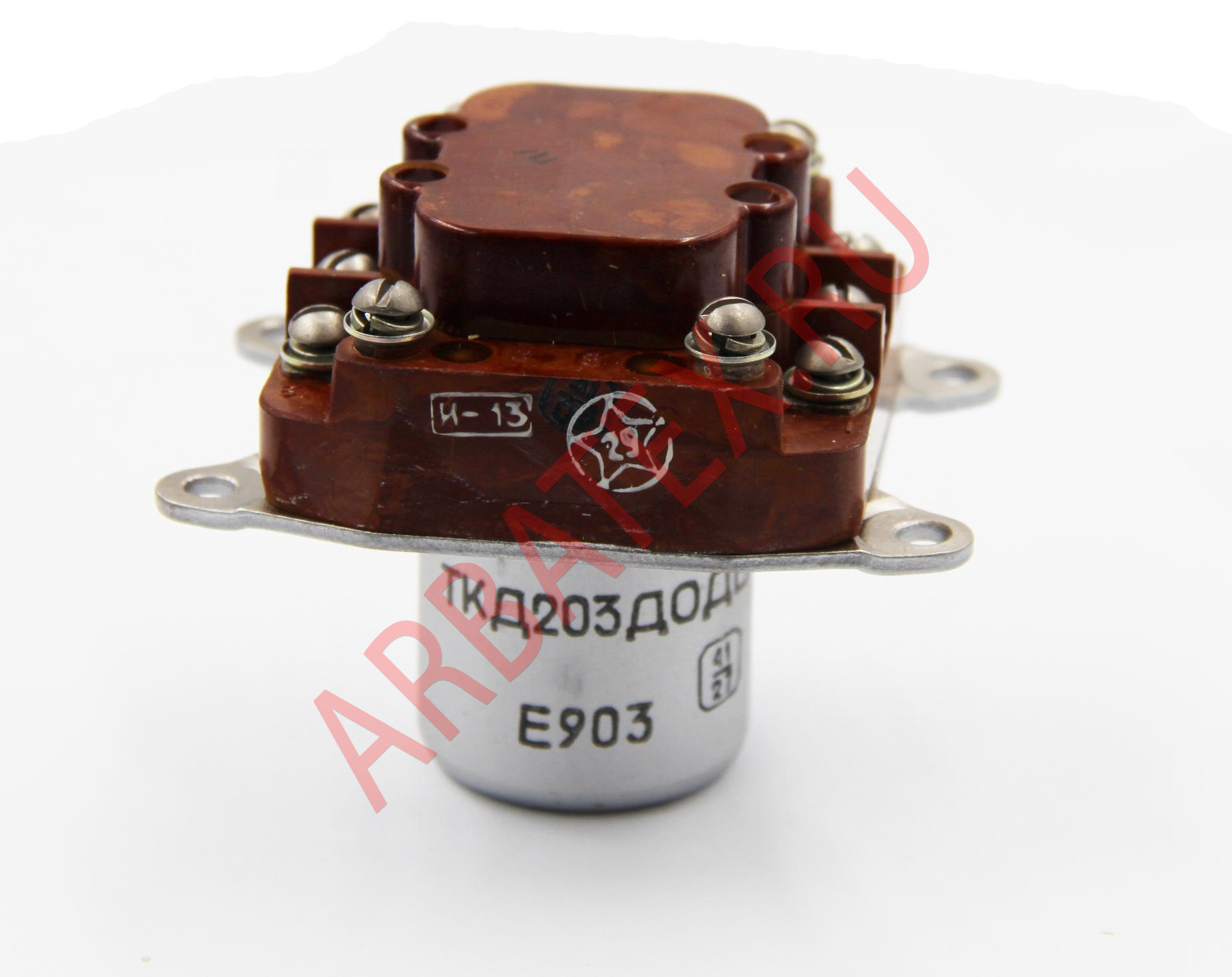

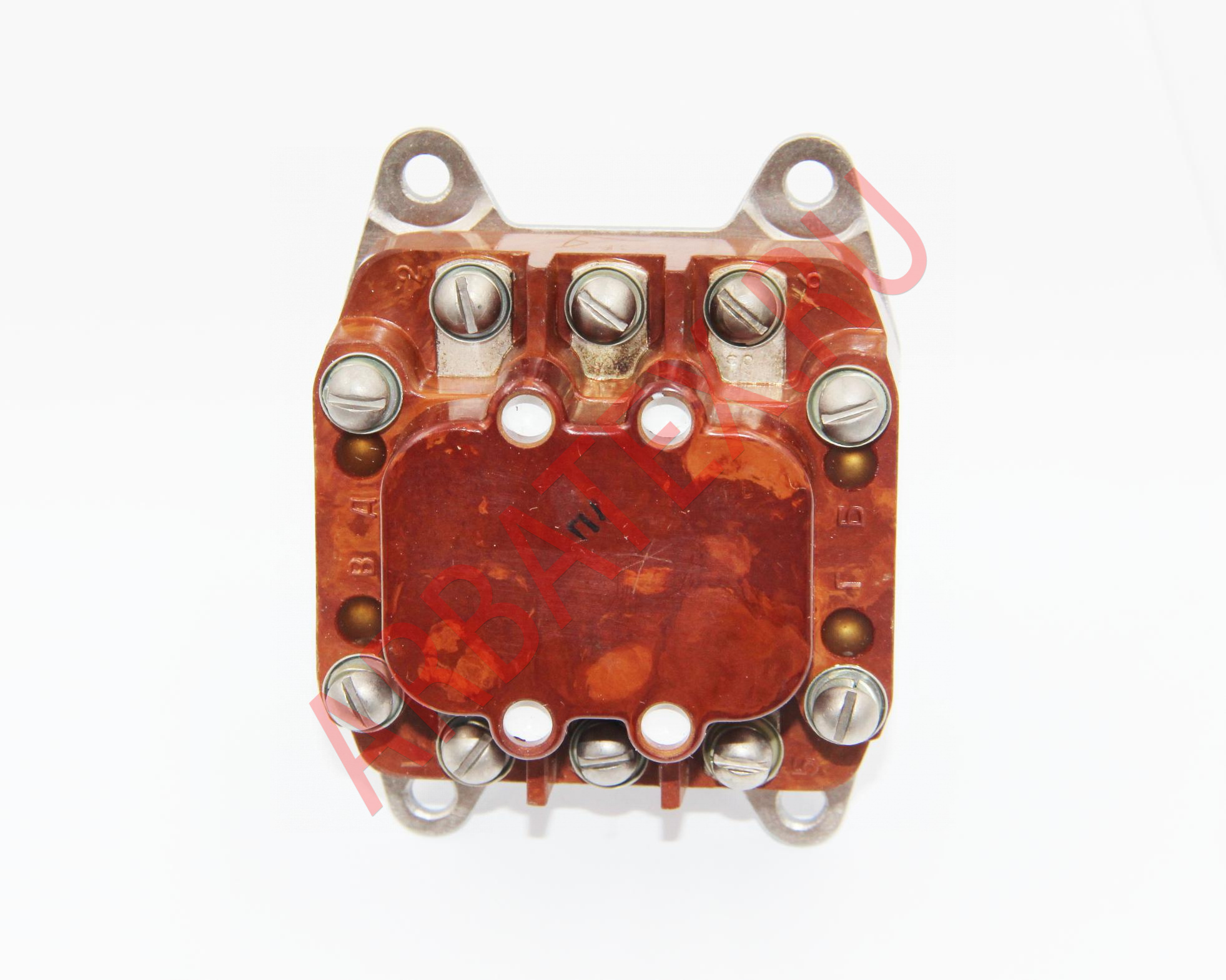

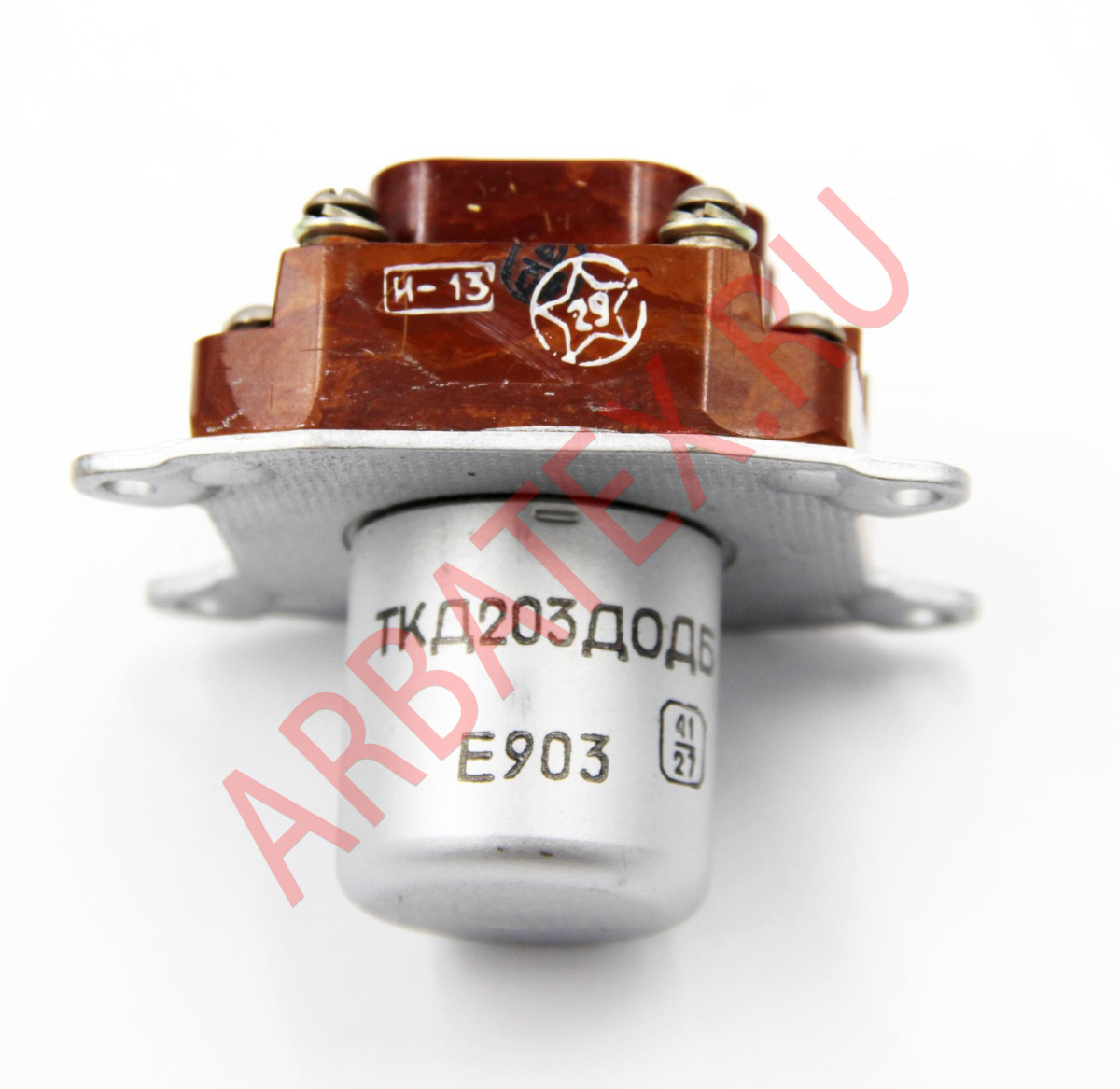

Описание контактора ТКД203ДОДБ
ТКД203ДОДБ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД203ДОДБ:
Контактор включающий ТКД203ДОДБ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД203ДОДБ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Б - наличие вспомогательных контактов.
Основные технические характеристики контактора ТКС203ДОДБ:
Ток коммутации, А ...... 25; 10
Напряжение коммутации, В:
- постоянного тока ...... 27; 110
- переменного тока ...... 200В 400Гц; 380В 50Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры, - 80х60х65 мм.
Масса,- 0,35 кг.
