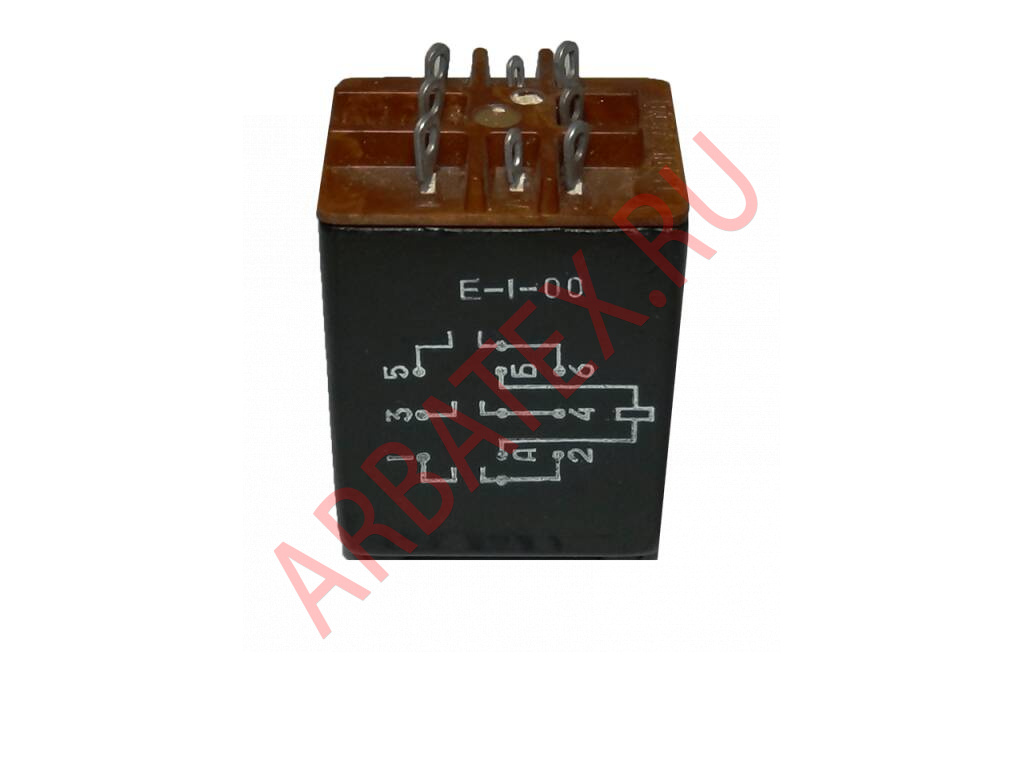

Описание контактора ТКД103ДОДГ
ТКД103ДОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД103ДОДГ:
Контакторы одноцепевые включающие ТКД103ДОДГ предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД103ДОДГ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Г - герметичные.
Основные технические характеристики контактора ТКД103ДОДГ:
Номинальная величина тока коммутируемой цепи, А ...... 10
Напряжение коммутации, В:
- постоянного тока ...... 30
- переменного тока ...... 200В 400Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Температуры окружающего воздуха ...... от -60 до +85 °С
Габариты - 39х47х71 мм.
Масса - 0,24 кг.
