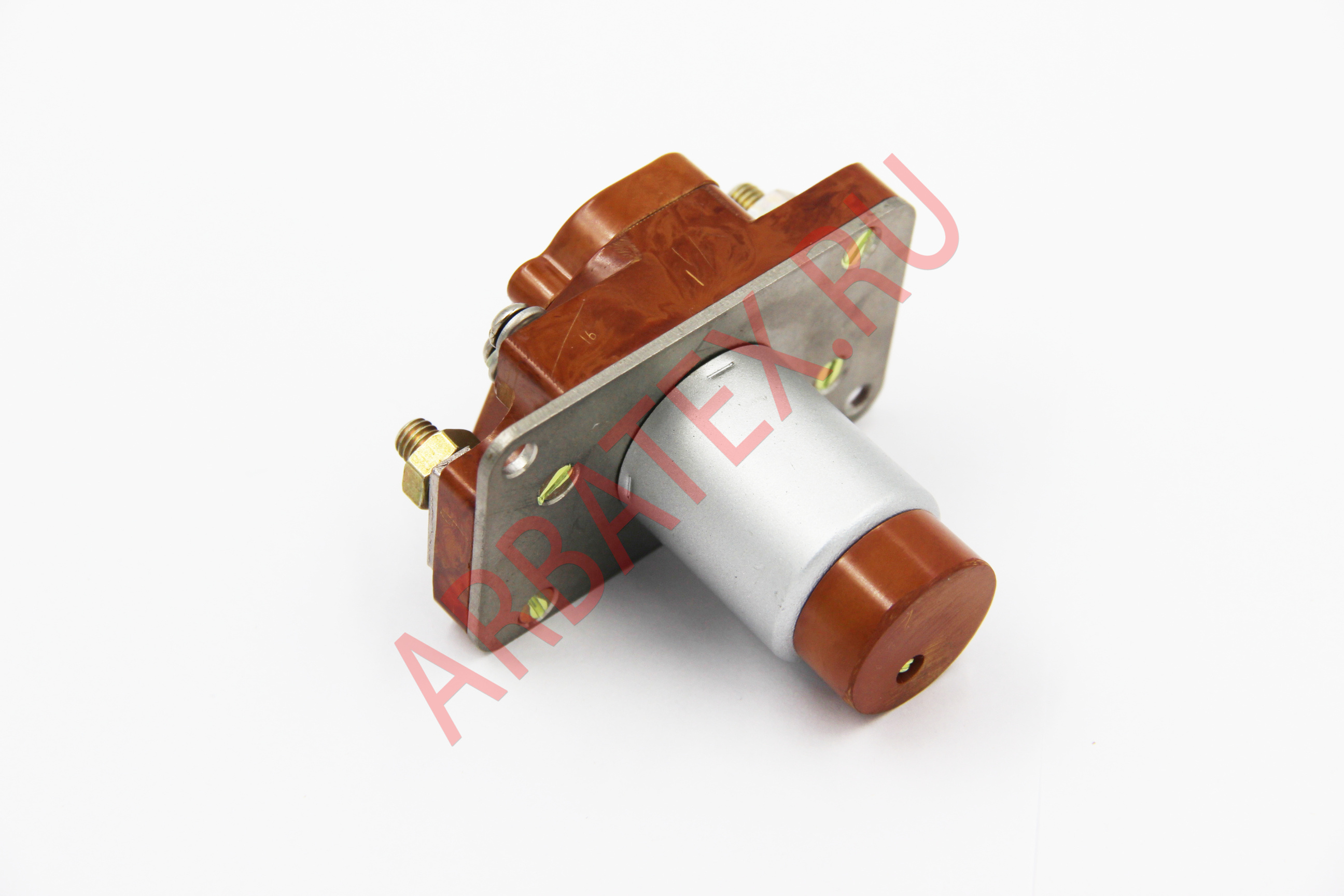

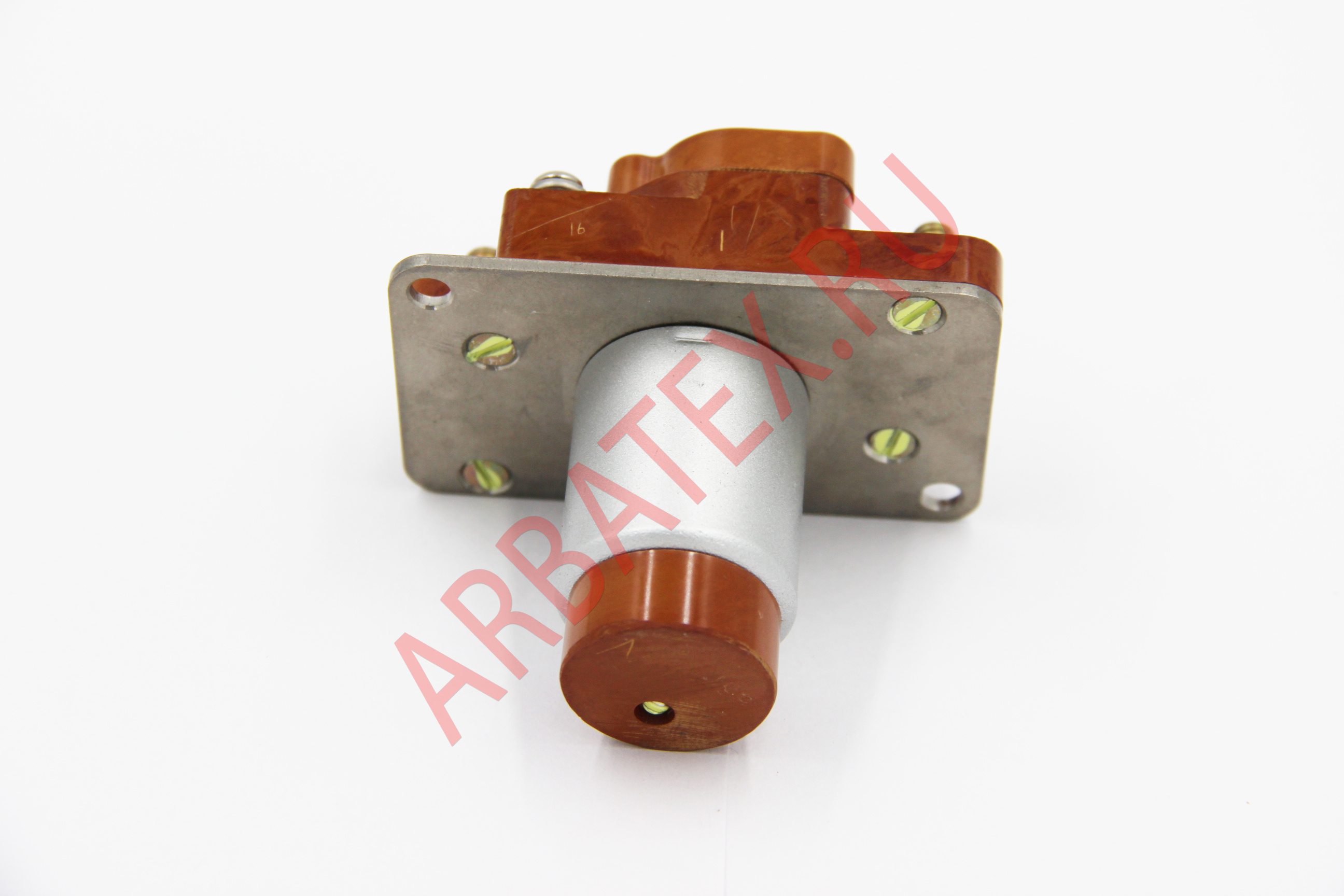

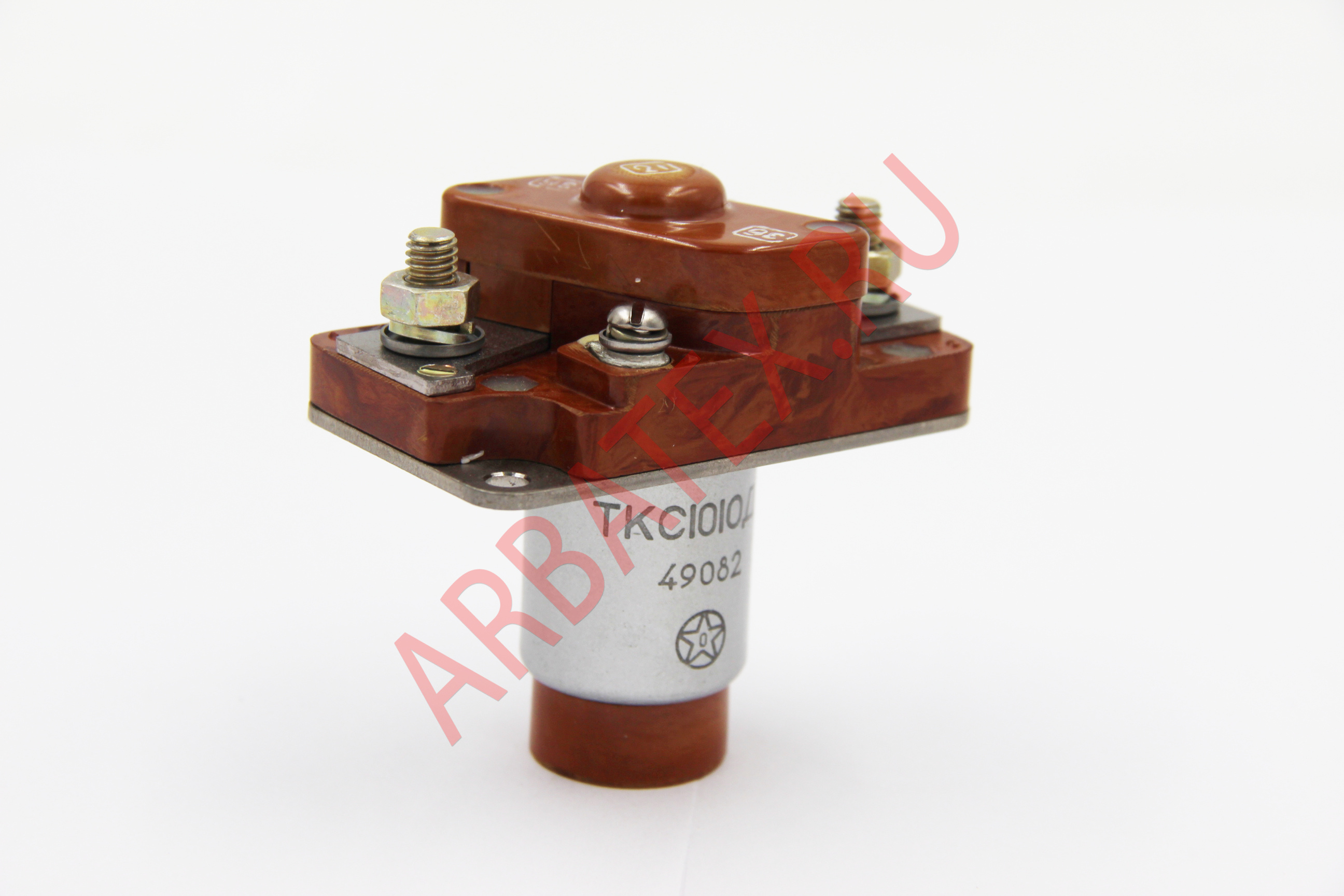

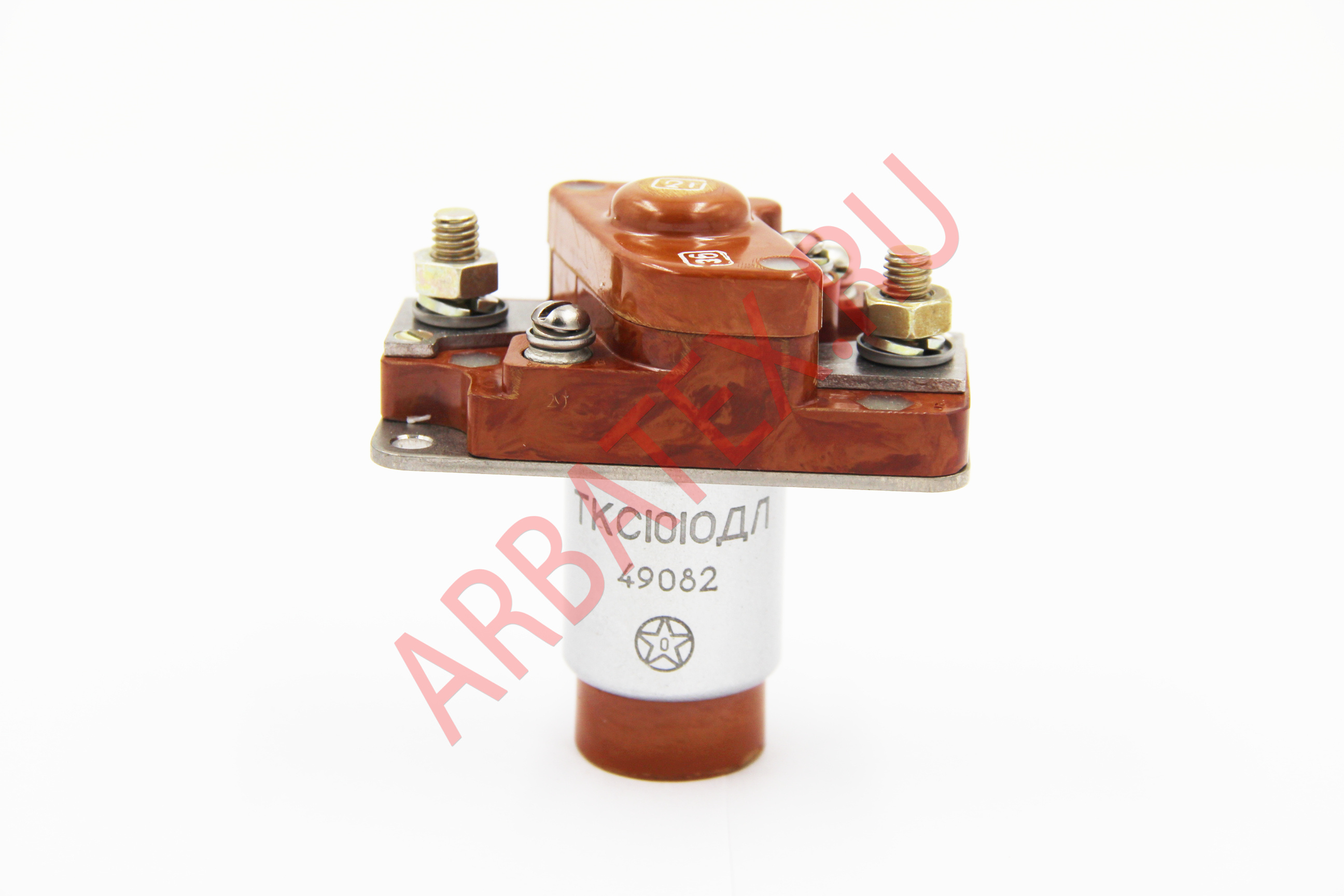

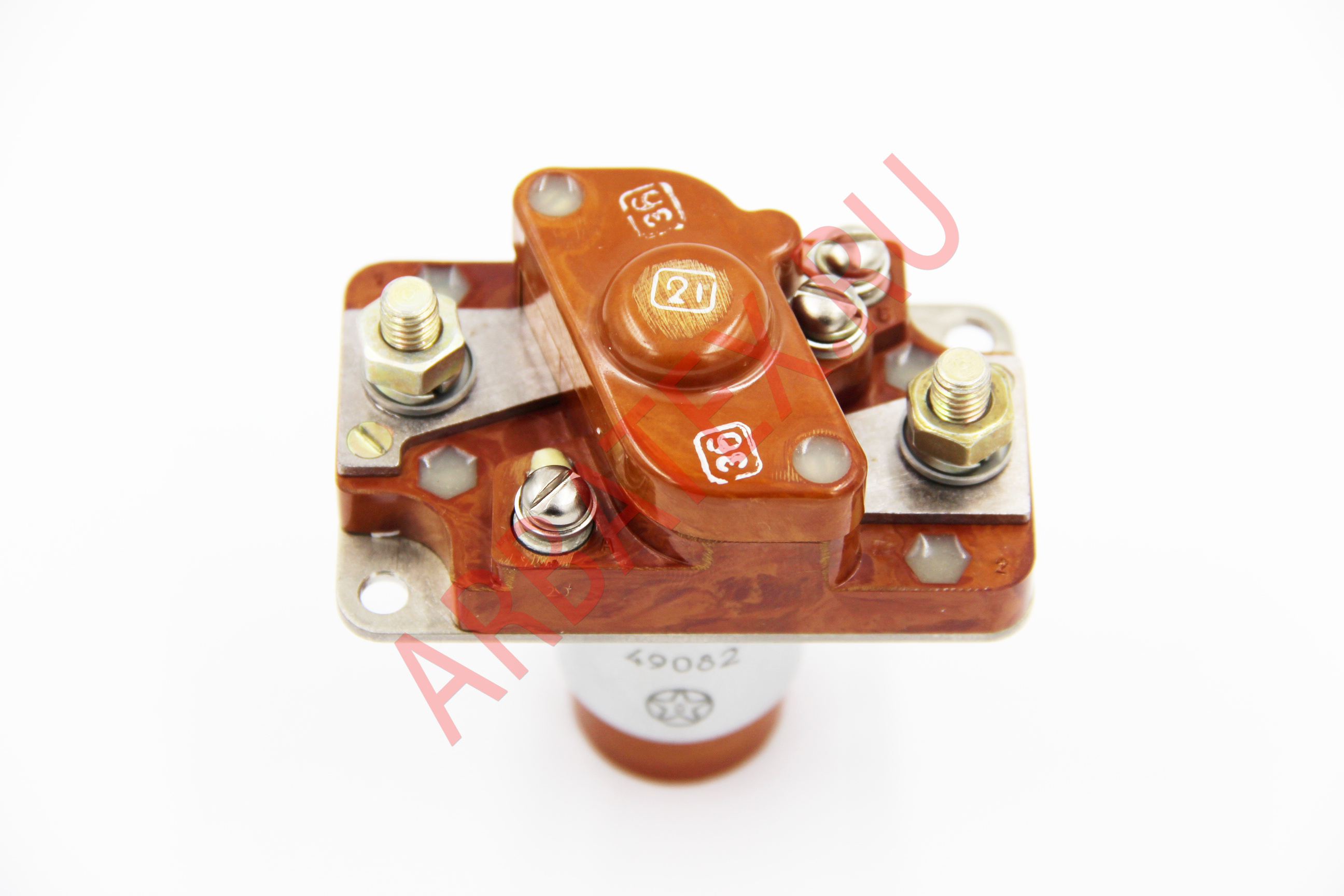

Описание контактора ТКС101ОДЛ
ТКС101ОДЛ контактор электромагнитный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин,применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики ТКС101ОДЛ:
Контактор электромагнитный ТКС101ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКС101ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.
Основные технические характеристики контактора ТКС101ОДЛ:
Номинальное напряжение катушки - 27 В.
Номинальный ток нагрузки в цепи контактов -100; 200; 400; 600 А.
Гарантийный срок эксплуатации 11 лет.
Температура окружающей среды - от -60º С до +85º С.
