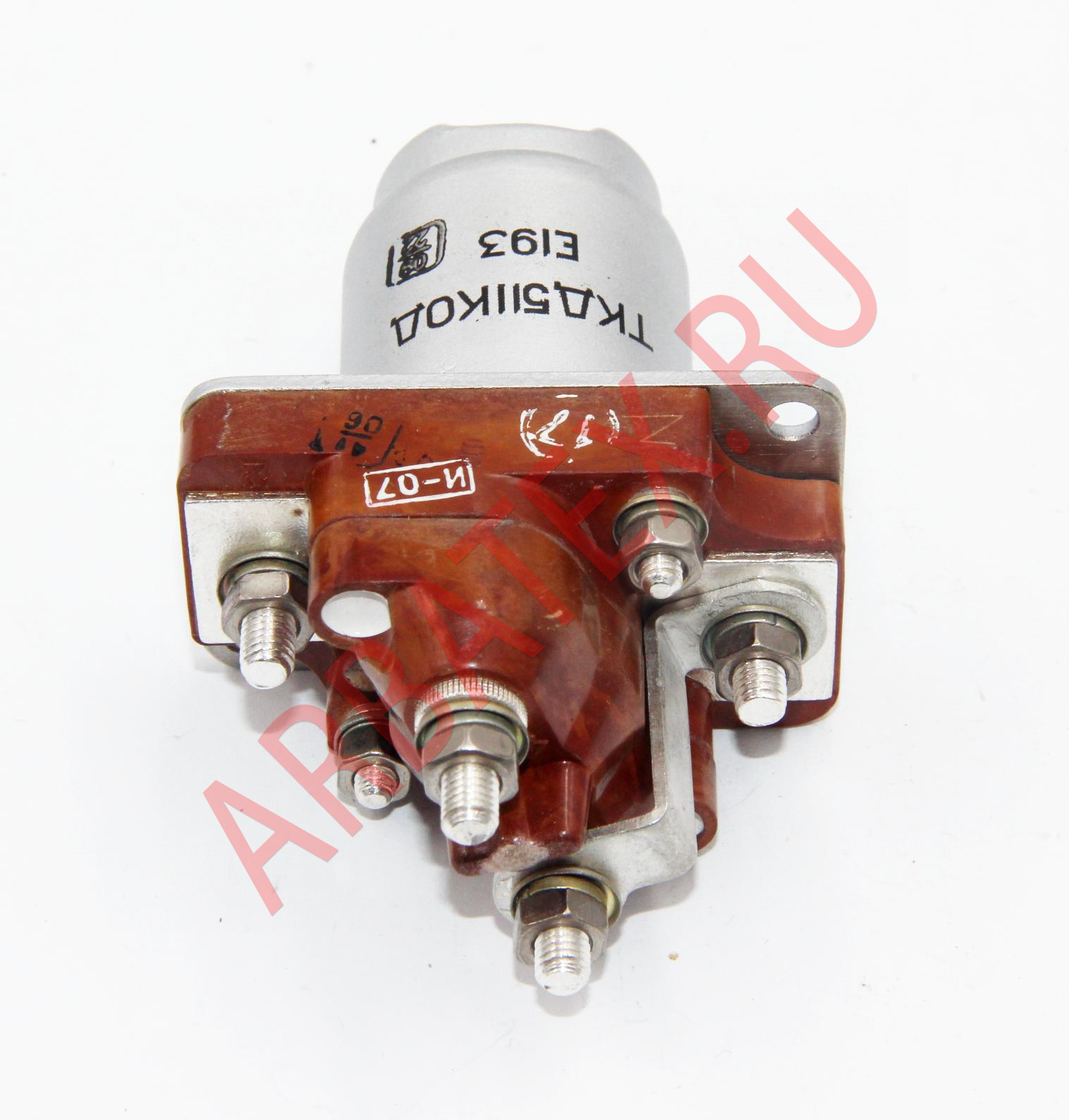

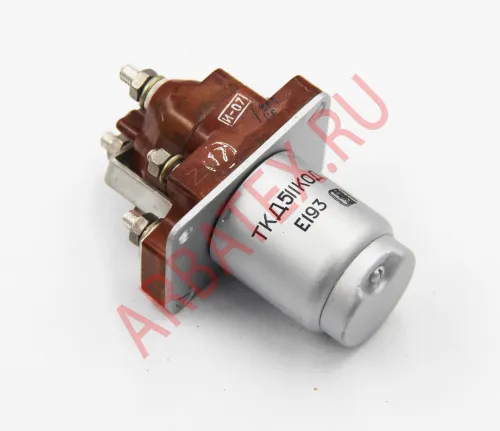

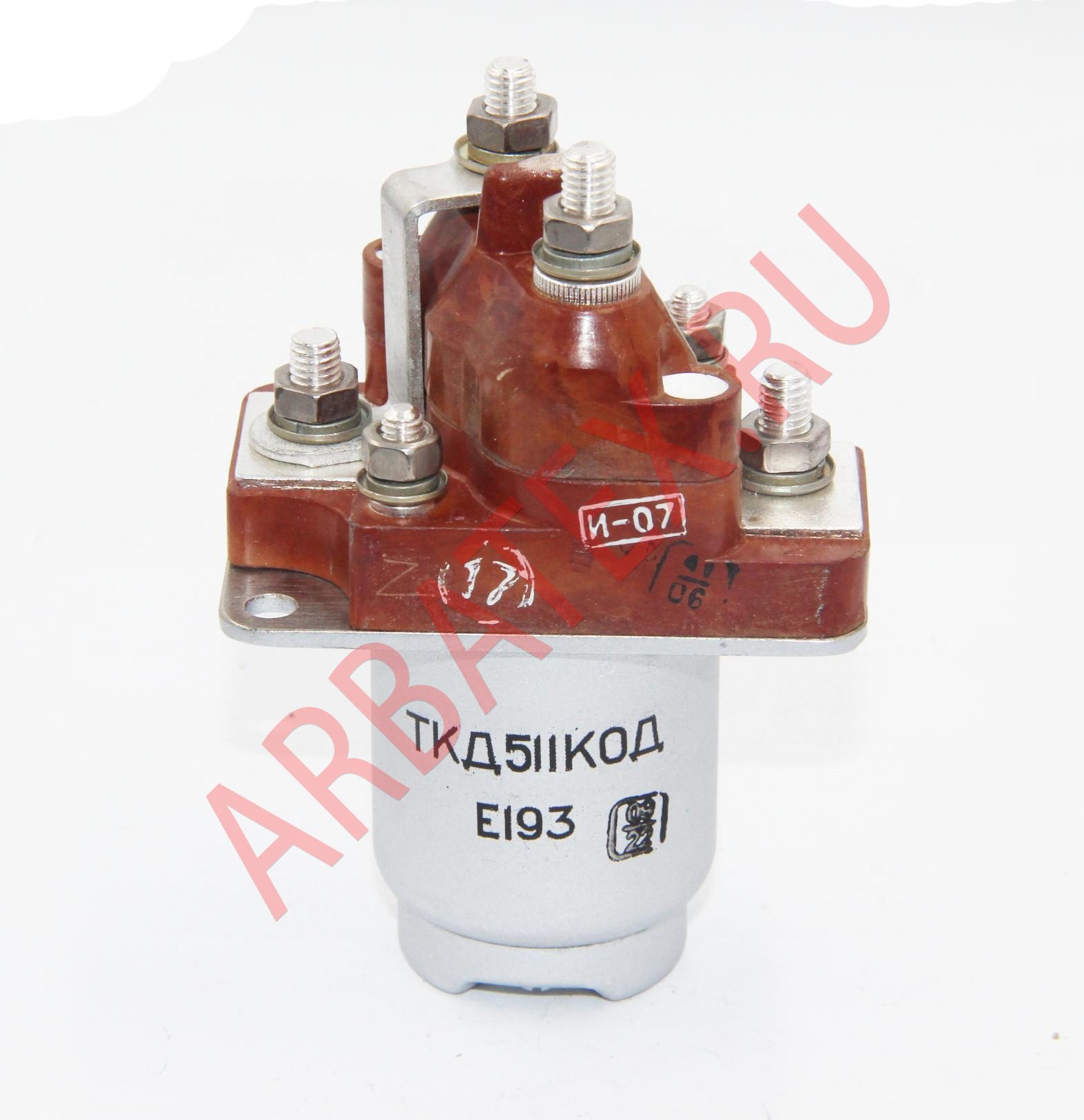

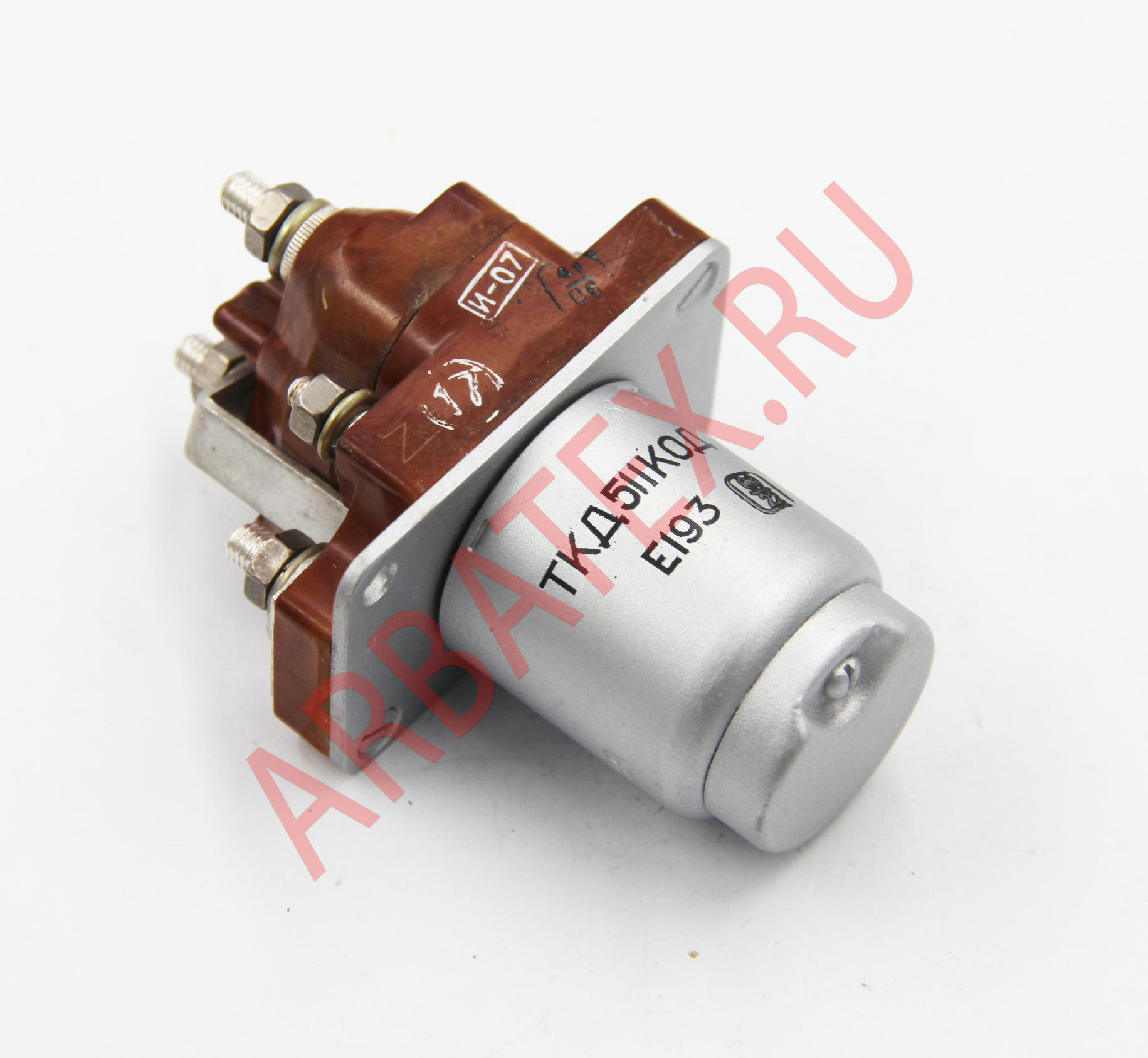

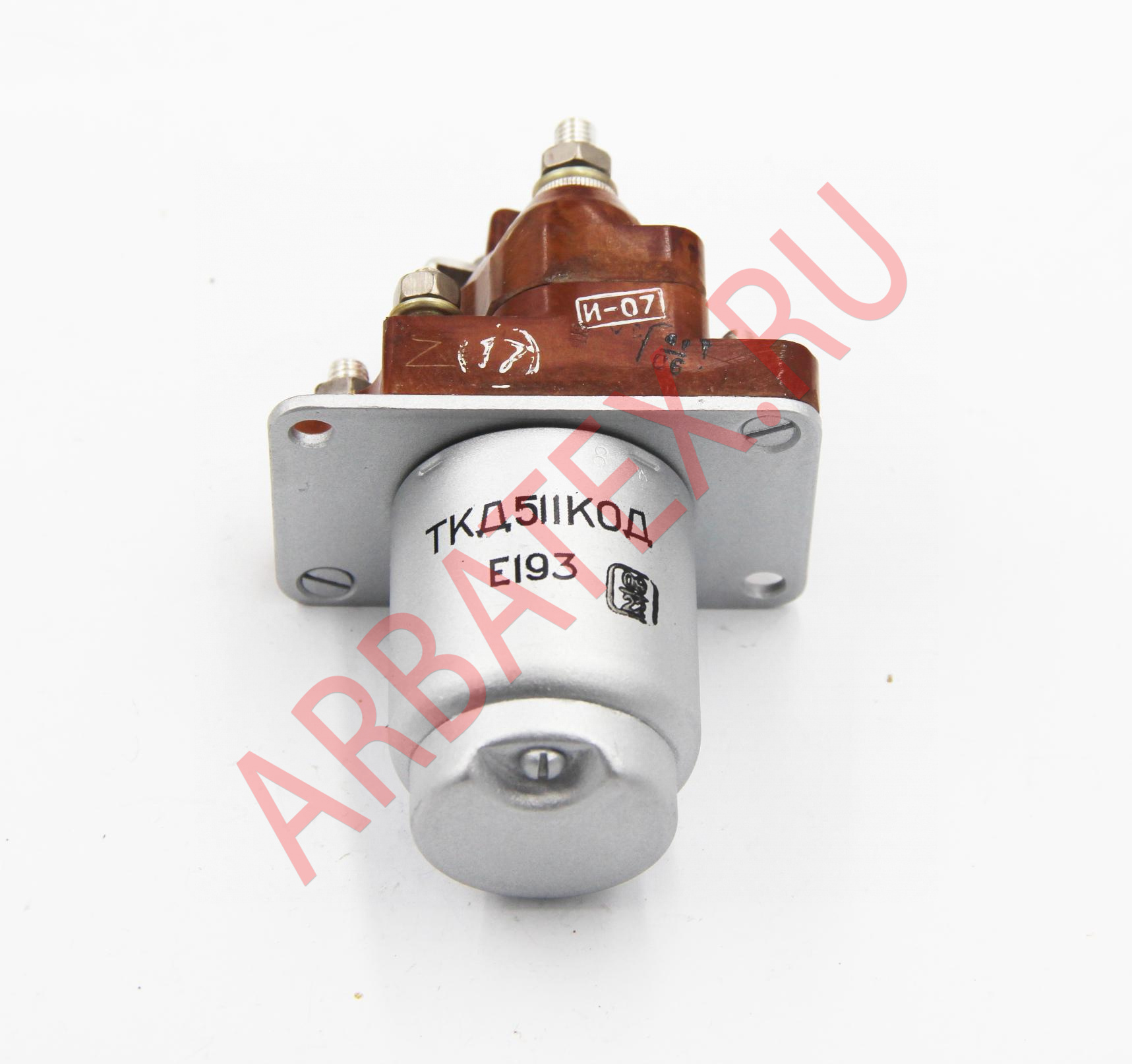

Описание контактора ТКД511КОД
ТКД511КОД контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД511КОД:
Контактор включающий ТКД511КОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД511КОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Е - единицы;
- буква Д - десятки;
- буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 1 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- К - режим работы - кратковременный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики контактора ТКД511КОД:
Номинальное напряжение цепи питания, В ...... 27
Ток коммутации, А ...... 50
Напряжение коммутации, В:
- постоянного тока ...... 30
- переменного тока ...... 220В 360-1100Гц
Число коммутируемых цепей ...... 1
Режим работы ...... кратковременный
Габаритные размеры - 60х38х90 мм.
Масса - 0,34 кг.
