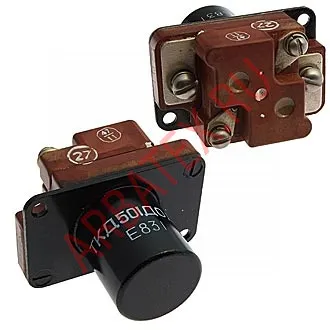

Описание контактора ТКД501ДОДГ
ТКД501ДОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики ТКД501ДОДГ:
Контактор включающий ТКД501ДОДГ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД501ДОДГ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Г - герметичные.
Основные технические характеристики контактора ТКД501ДОДГ:
Ток коммутации, А ...... 50
Напряжение коммутации, В:
- постоянного тока ...... 30
- переменного тока ...... 200В 360-1100Гц
Число коммутируемых цепей ...... 1
Режим работы ...... продолжительный
Габаритные размеры - 61х39х56 мм.
Масса - 0,21кг.
