Описание

Описание реле ПКЕ54ПОДГБ


 ПКЕ54ПОДГБ реле электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ПКЕ54ПОДГБ:


ПКЕ54ПОДГБ

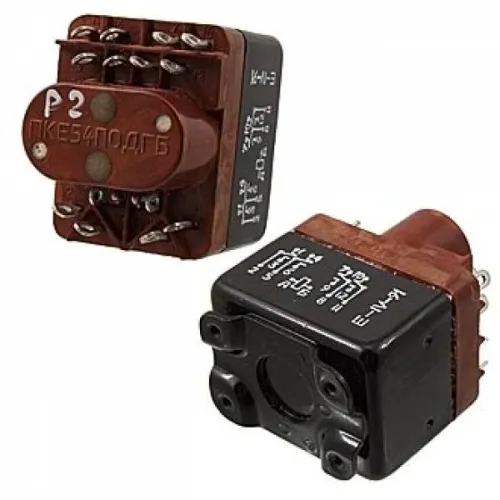

Реле электромагнитное коммутационное нейтральное ПКЕ54ПОДГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ПКЕ54ПОДГБ
- Т - номинальное напряжение обмотки управления 18 В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 4П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные;
- Б - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ПКЕ54ПОДГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,05-5
Диапазон напряжений в цепи управления постоянного тока, В ......16-18
Количество коммутируемых цепей - 4 шт.
Конструктивное исполнение - герметичные
