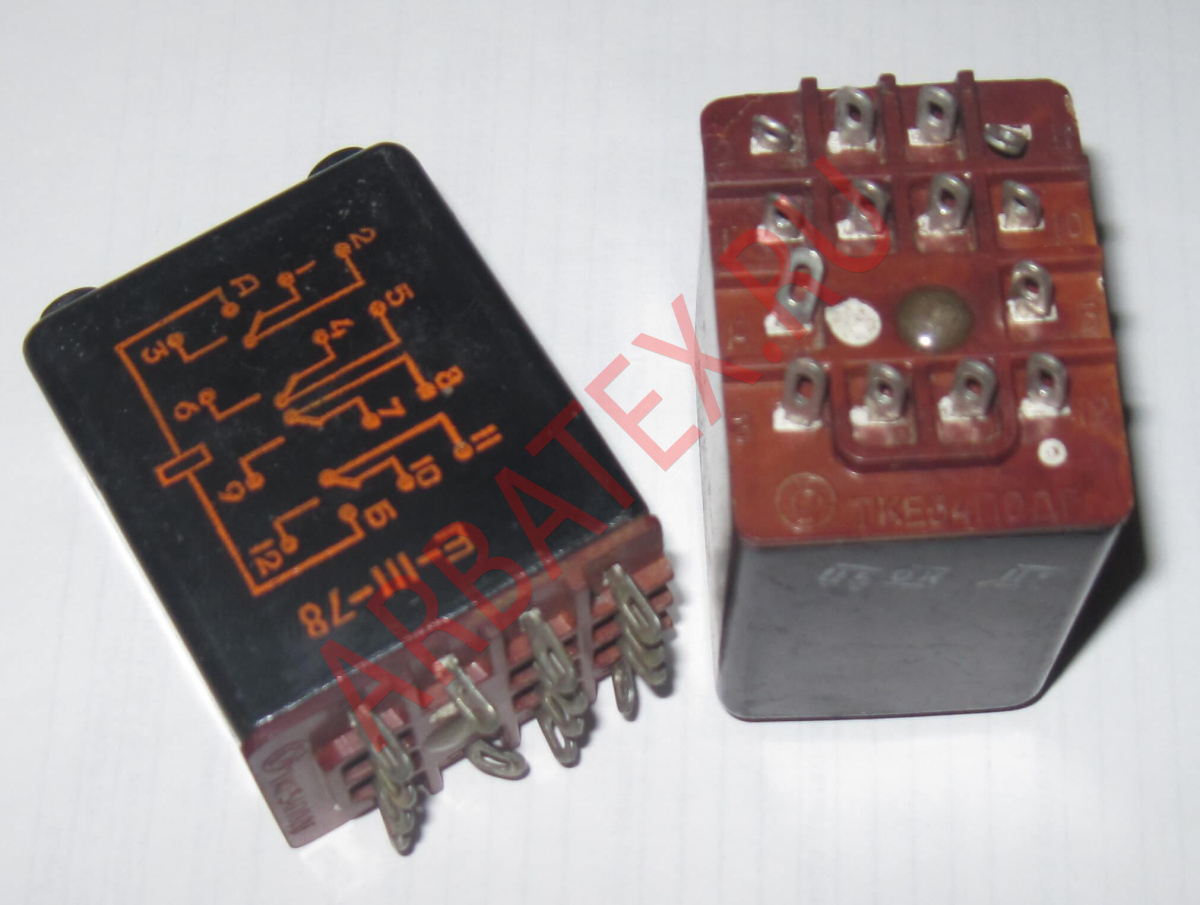

Описание реле ТКЕ54ПОДГ
ТКЕ54ПОДГ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКЕ54ПОДГ:
ТКЕ54ПОДГ
Реле электромагнитное коммутационное герметичное ТКЕ54ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ54ПОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 4П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
Основные технические характеристики реле ТКЕ52ПОДГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,05-5
Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30
Количество коммутируемых цепей, шт ...... 4
Конструктивное исполнение ...... герметичные
