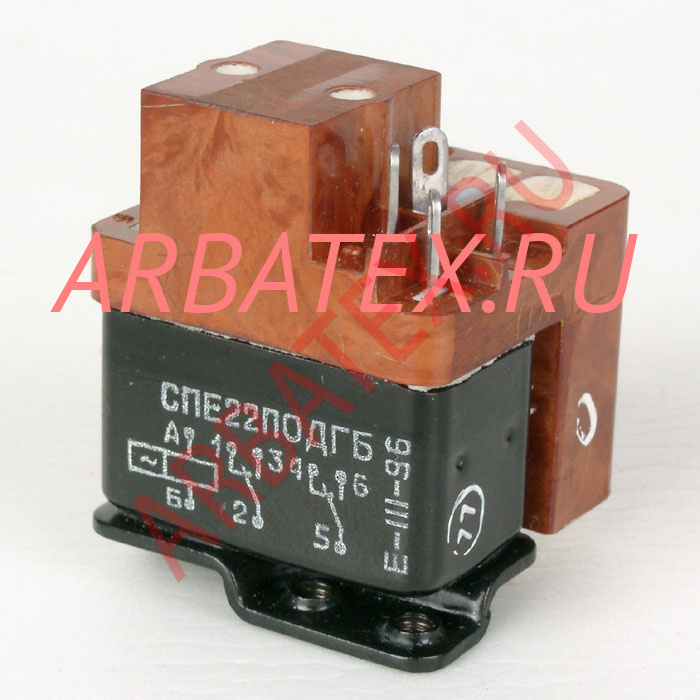

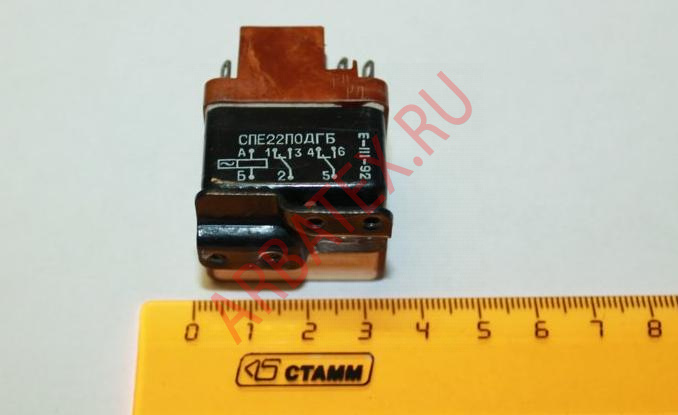

СПЕ22ПОДГБ

Каталог Реле СПЕ22ПОДГБ

СПЕ22ПОДГБ

Каталог Реле СПЕ22ПОДГБ

Характеристики

4830PWWG8

Описание

Описание реле СПЕ22ПОДГБ

СПЕ22ПОДГБ реле электромагнитное нейтральное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле СПЕ22ПОДГБ:


СПЕ22ПОДГБ
Реле электромагнитное коммутационное нейтральное СПЕ22ПОДГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
СПЕ22ПОДГБ
- С - номинальное напряжение обмотки управления 115 В переменного тока;
- П - коммутационное реле с питанием цепи управления переменным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные;
- Б - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле СПЕ22ПОДГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 18-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,05-5
Диапазон напряжений в цепи управления постоянного тока, В ...... 108-120
Количество коммутируемых цепей - 2 шт.
Конструктивное исполнение - герметичные.
Масса - 0,06 кг.
