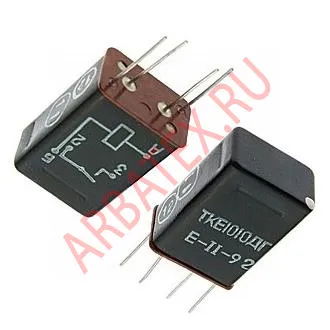

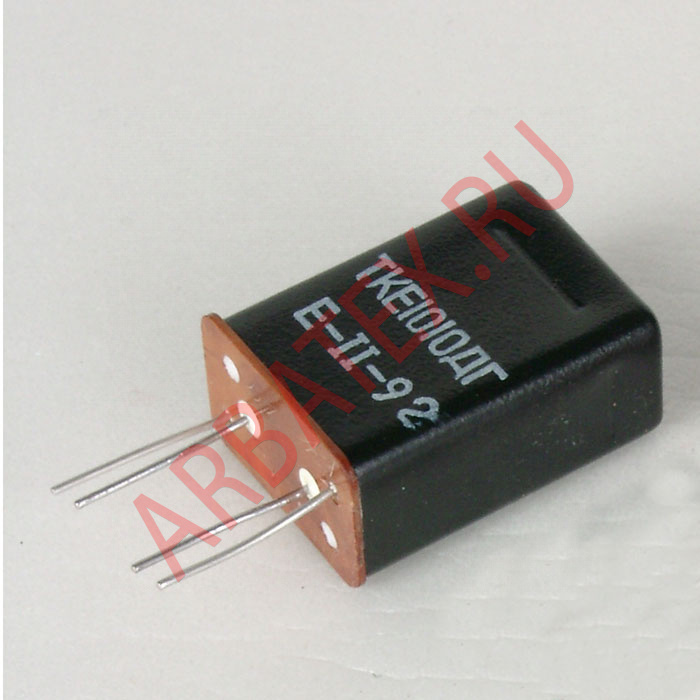

Описание реле ТКЕ101ОДГ
ТКЕ101ОДГ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКЕ101ОДГ:

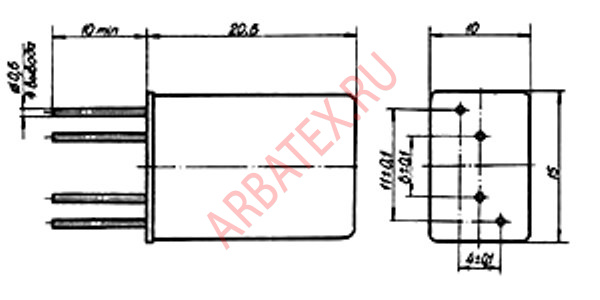

ТКЕ101ОДГ
Реле электромагнитное коммутационное нейтральное ТКЕ101ОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ101ОДГ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 01 - количество и вид контактов:
- первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
- вторая - количество независимых замыкающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
Основные технические характеристики реле ТКЕ101ОДГ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 17-30
Диапазон токов в цепи контактов, А ...... 0,05-1
Диапазон напряжений в цепи управления постоянного тока, В ...... 16,5-30
Количество коммутируемых цепей, шт ...... 1
Конструктивное исполнение ...... герметичные
Температура окружающей среды, °С ...... от -60 до +85
Масса, - 0,0065 кг.
