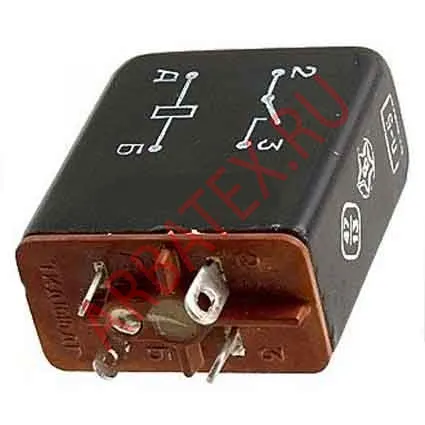

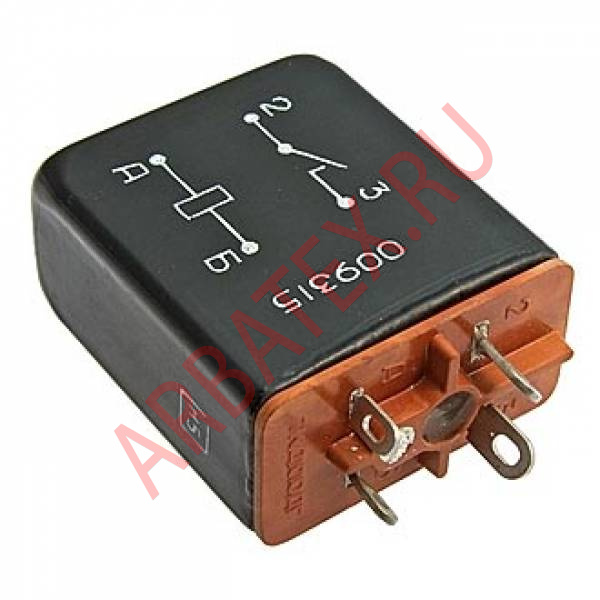

Описание реле ТКД101ОДГ
ТКД101ОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.
Параметры и характеристики реле ТКД101ОДГ:
ТКД101ОДГ
Реле электромагнитное коммутационное нейтральное ТКД101ОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКД101ОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 01 - количество и вид контактов:
- первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
- вторая - количество независимых замыкающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
Основные технические характеристики реле ТКД101ОДГ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 17-30
Диапазон токов в цепи контактов, А ...... 0,1-10
Диапазон напряжений в цепи управления постоянного тока, В ...... 16,5-30
Конструктивное исполнение ...... герметичные
Температура окружающей среды - от -60 до +85 °С.
