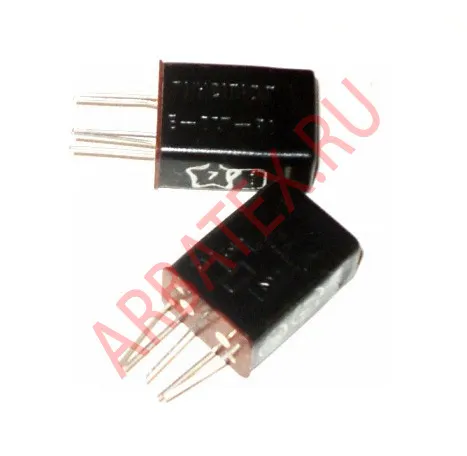

Описание реле ТКН21П1ДГ
ТКН21П1ДГ реле электромагнитное нейтральное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКН21П1ДГ:
Реле ТКН21П1ДГ коммутационное постоянного тока предназначено для работы в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКН21П1ДГ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Н - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 1П - обозначает количество переключающих контактов;
- ДГ - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТКН21П1ДГ:
Номинальное напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 0,2
Диапазон напряжений коммутируемой цепи постоянного тока -24,3-30 В.
