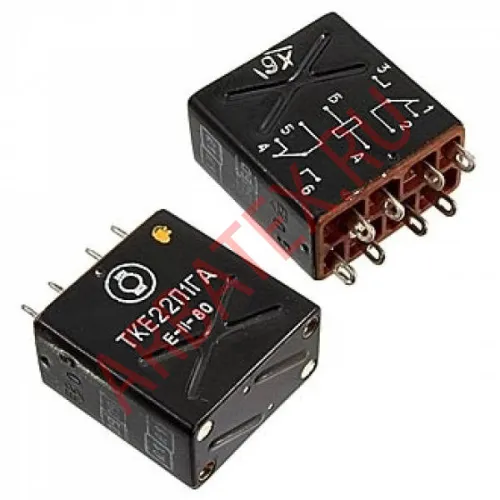

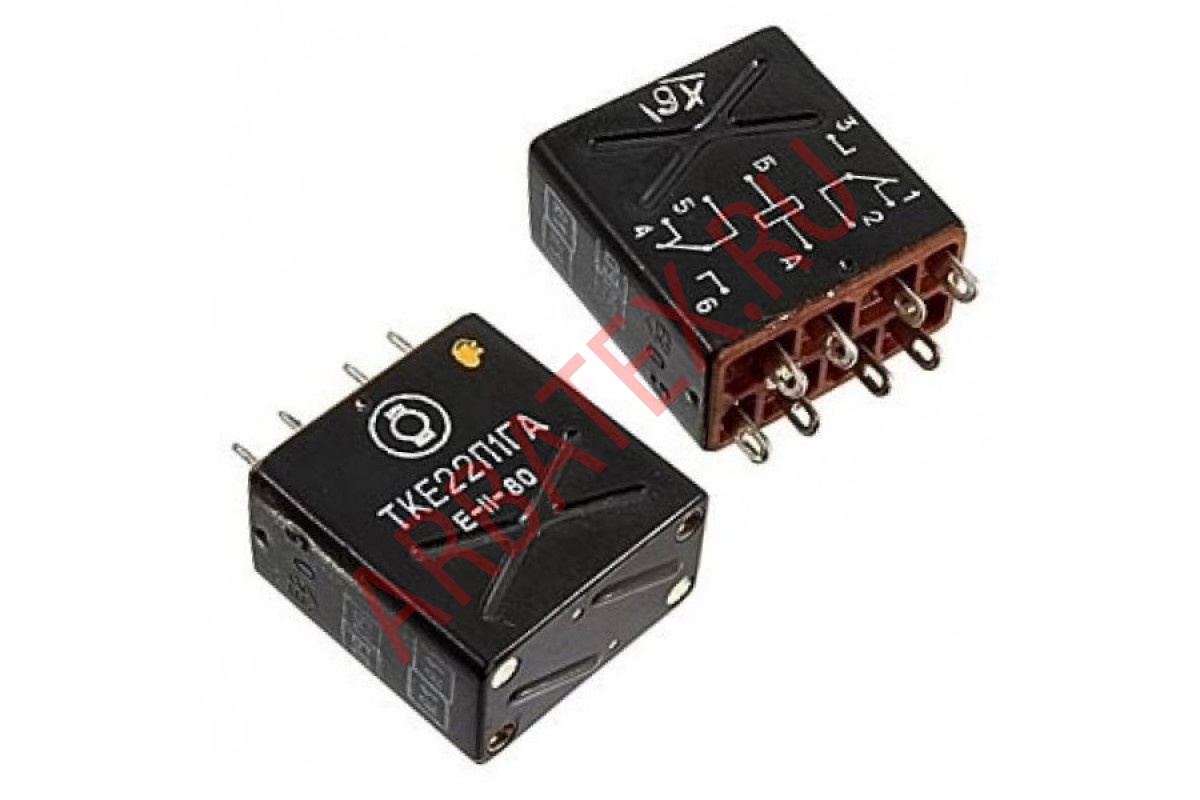

Описание реле ТКЕ22П1ГА
ТКЕ22П1ГА реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКЕ22П1ГА:
ТКЕ22П1ГА
Реле электромагнитное коммутационное нейтральное ТКЕ22П1ГА предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ22П1ГА
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- 1 - количество независимых замыкающих контактов;
- Г - герметичные.
- А - модификация.
Основные технические характеристики реле ТКЕ22П1ГА:
Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
Номинальное напряжение цепи управления (постоянный ток), В ...... 27
Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
Количество коммутируемых цепей, шт ...... 2
Конструктивное исполнение ...... герметичные
