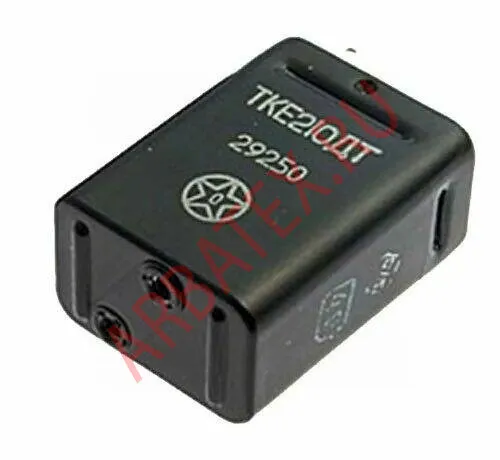

Описание реле ТКЕ21ОДТ
ТКЕ21ОДТ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКЕ21ОДТ:
Реле ТКЕ21ОДТ коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.
Основные технические характеристики реле ТКЕ21ОДТ:
Номинальное напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,05
Напряжение срабатывания реле, не более, В ......18
Напряжение отпускания реле, не более, В ...... 5
Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
Масса, не более - 40 г
Габариты - 29х30х15 мм.
