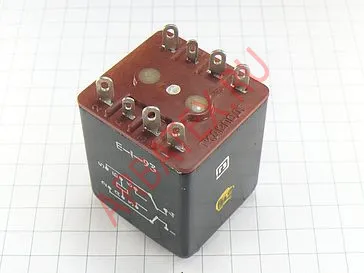

ТКД12ПОДГ контактор

Описание реле ТКД12ПОДГ

ТКД12ПОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики реле ТКД12ПОДГ:

ТКД12ПОДГ
Реле электромагнитное коммутационное герметичное ТКД12ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКД12ПОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.

Основные технические характеристики реле ТКД12ПОДГ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,1-10
Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30
Количество коммутируемых цепей, шт ...... 2
Конструктивное исполнение - герметичные.
