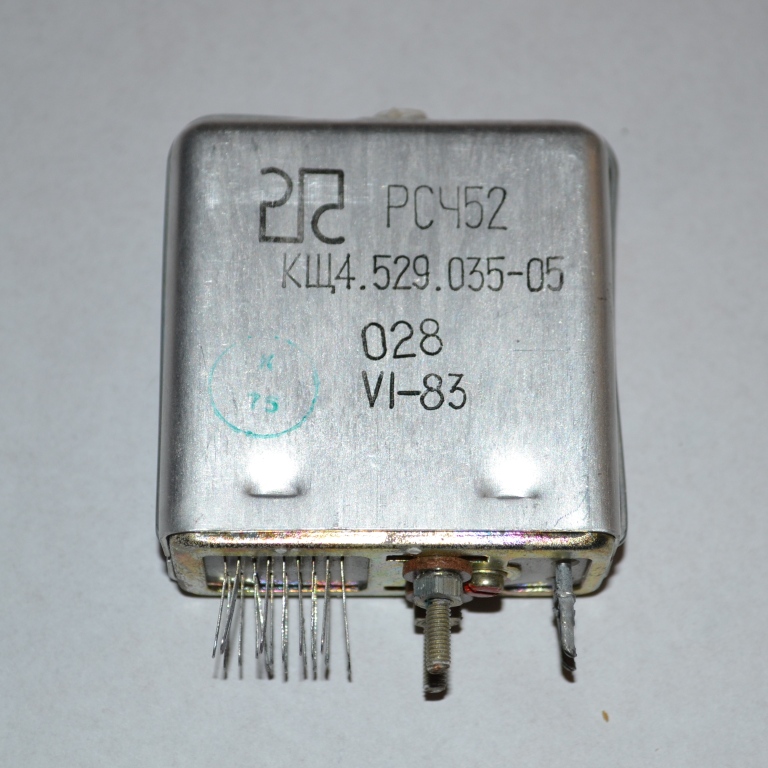

Описание реле РСЧ-52 КЩ4.529.035
РСЧ-52 КЩ4.529.035 реле электромагнитное зачехленное, одностабильное, с сочетанием размыкающих, замыкающих и переключающих контактов переменного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РСЧ-52 КЩ4.529.035:
Диапазон коммутации:
- тока - от 0,01 А до 1,5 А;
- напряжения - от 6 В до 300 В.
Частота переменного тока - не более 400 Гц.
Сопротивление изоляции - от 10 МОм до 200 МОм.
Сопротивление обмотки - от 33,3 Ом до 10,35 кОм.
Рабочее напряжение - от 9 В до 240 В.
Время срабатывания - не более 40 мс.
Время отпускания - не более 10 мс.
Ток срабатывания - не более 330 мА.
Ток отпускания - не менее 2,9 мА.
Ток удержания - не более 130 мА.
Частота срабатывания РСЧ-52 - от 1 Гц до 5 Гц.
Число коммутационных циклов:
- при нормальной температуре - от 4,5∙104 до 105;
- при максимальной температуре - от 2,2∙104 до 2,5∙104.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом реле РСЧ52:
- в нормальных климатических условиях (обмотки обесточены) - не менее 200 МОм;
- в условиях повышенной влажности - не менее 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - не менее 200 МОм.
Ток питания реле - постоянный.
Материал контактов - серебро.

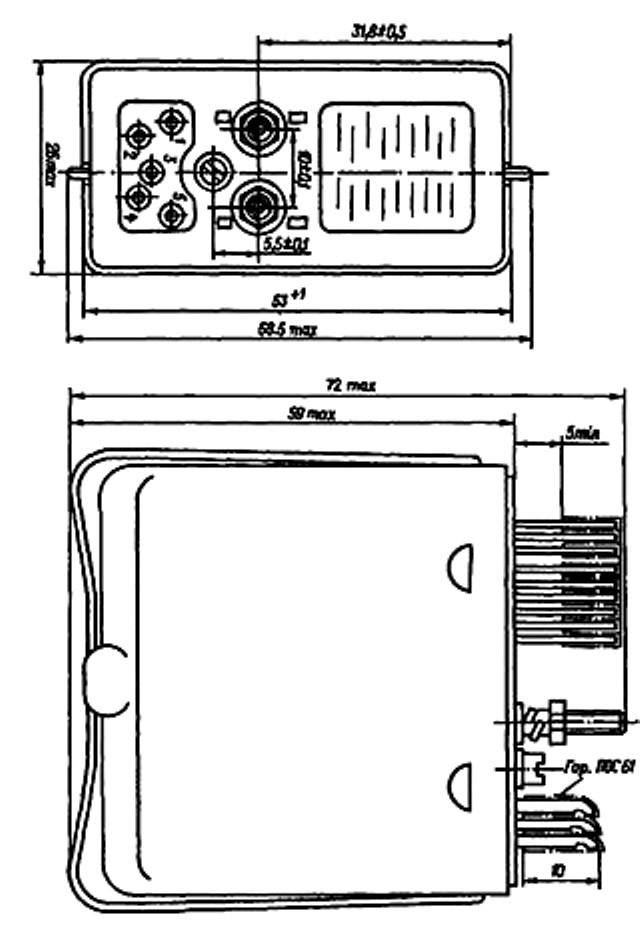

Габаритные размеры - 72×26×58,5 мм.
Масса реле - не более 130 г.
Минимальный срок службы и срок сохраняемости реле - 12 лет
Температура окружающего воздуха - от -60° С до +70° С.
