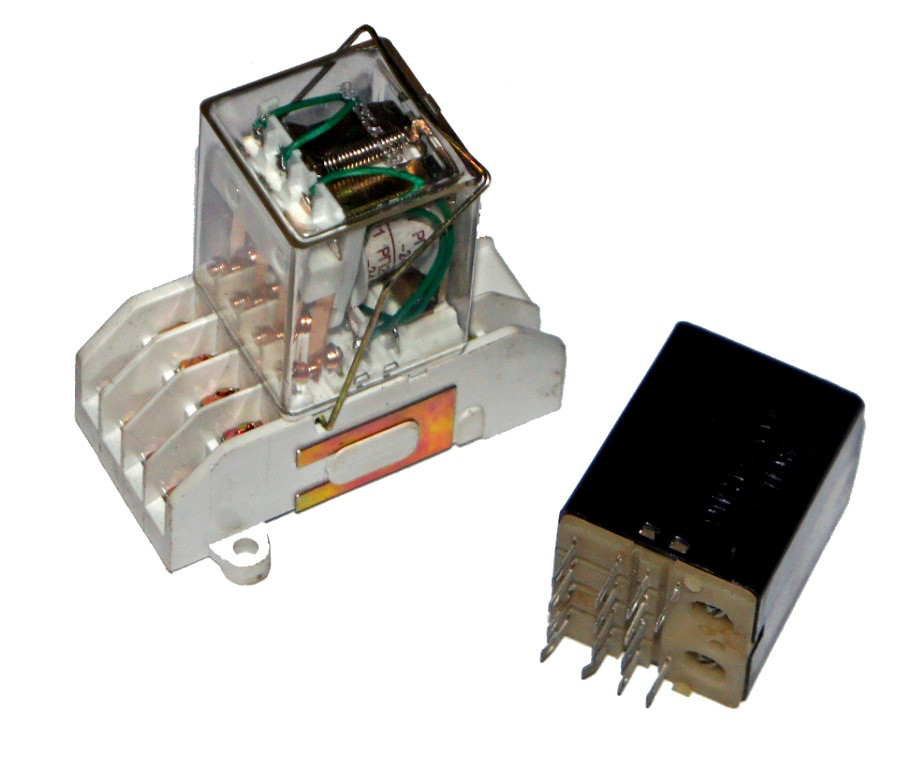

Реле РП-21М-001 24В

Описание реле РП-21М-001 24В

Реле РП-21М-001 24В служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Реле РП-21М-001 24В применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Применяется РП-21М-001 24В в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики реле РП-21М-001 24В:

Реле промежуточное РП-21М-001 24В предназначено для применения цепях управления электроприводами переменного тока напряжением до 380В и цепях постоянного тока напряжением до 220В.
Реле РП-21М используются в различных устройствах промышленной автоматики, низковольтных комплексных устройств различного направления, торговом и медицинском оборудовании, в оргтехнике и энергетике.
Изготавливаются одно-, двух-, трех- и четырехконтактные реле с четырьмя типами розеток.
Реле соответствует требованиям ТУ 16-523.593-80.

Структура условного обозначения реле РП-21М-ХХХ Х4:
• РП - реле промежуточное;
• 21 - номер серии;
• М - модернизированное;
• ХХХ - исполнение по сочетанию контактов;
   - 001 - 1 переключающий;
   - 010 - 1 размыкающий;
   - 100 - 1 замыкающий;
   - 002 - 2 переключающих;
   - 020 - 2 размыкающих;
   - 200 - 2 замыкающих;
   - 003 - 3 переключающих;
   - 120 - 1 замыкающий, 2 размыкающих;
   - 210 - 2 замыкающих, 1 размыкающий;
   - 004 - 4 переключающих;
   - 220 - 2 замыкающих, 2 размыкающих;
   - 400 - 4 замыкающих.
• Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристики реле РП-21М:
Контакты: переключающий, замыкающий, размыкающий.
Номинальное напряжение катушки:
  - постоянный ток ...... 6, 12, 24, 48, 60, 110, 220В;
  - переменный ток ...... 12, 24, 36, 40, 110, 127, 220, 230, 240В;
Наименьший номинальный рабочий ток контактов:
  - при напряжении 5В ...... 0,050А;
  - при напряжении 12В ...... 0,025А;
  - при напряжении 24В ...... 0,010А;
Время срабатывания реле не более 30 мс.
Время возврата не более 30 мс.
Механическая износостойкость 20 млн. циклов.
Степень защиты: механизма ip 40; выводов ip 00.
Климатическое исполнение ...... УХЛ4;
Диапазон температур ...... от –40 до +55 градусов С;
Габаритные размеры:
  - 1,2,3 контактные ...... 28х34х45 мм;
  - 4 контактные ...... 34х34х45 мм;
Масса реле:
  - 1,2,3 контактные ...... не более 0,07 кг;
  - 4 контактные ...... не более 0,08 кг.
