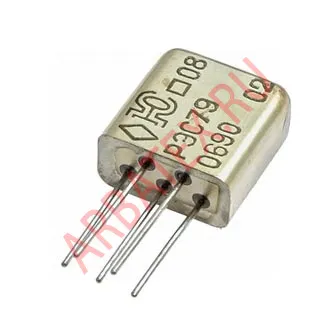

Описание реле РЭС-79 ДЛТ4.555.011-02
РЭС-79 ДЛТ4.555.011-02 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-79 ДЛТ4.555.011-02:
Сопротивление обмотки, Ом ...... 95-115;
Ток срабатывания, мА ...... 30;
Ток отпускания, мА ...... 4;
Рабочее напряжение, В ...... 5,7-6,9;
Масса реле не более ...... 2 г.
Минимальный срок службы и срок сохраняемости реле РЭС-79:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 13,5 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 8 лет;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
|
Номер паспорта реле РЭС79
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Ток
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
|
срабатыв.
|
отпускания
|
срабатыв.
|
отпускания
|
ток
|
напряжение
|
|
В
|
Ом
|
мА
|
мА
|
мс
|
мс
|
Ом
|
А
|
В
|
|
РЭС-79 ДЛТ4.555.011
|
1П
|
24,3…29,7
|
1530…1955
|
7,5
|
1,0
|
5,0
|
3,0
|
0,5
|
0,01…1,0
|
6...44
|
|
РЭС-79 ДЛТ4.555.011-01
|
1П
|
13,5…16,5
|
550…670
|
13,0
|
1,8
|
5,0
|
3,0
|
0,5
|
0,01…1,0
|
6...44
|
|
РЭС-79 ДЛТ4.555.011-02
|
1П
|
5,7…6,9
|
95…115
|
30,0
|
4,0
|
5,0
|
3,0
|
0,5
|
0,01…1,0
|
6...44
|
|
РЭС-79 ДЛТ4.555.011-03
|
1П
|
3,6…4,4
|
50…60
|
40,0
|
5,4
|
5,0
|
3,0
|
0,5
|
0,01…1,0
|
6...44
|
|
РЭС-79 ДЛТ4.555.011-04
|
1П
|
2,7…3,3
|
27…33
|
53,0
|
7,0
|
5,0
|
3,0
|
0,5
|
0,01…1,0
|
6...44
|
|
РЭС-79 ДЛТ4.555.011-05
|
1П
|
24,3…29,7
|
1530…1955
|
7,5
|
1,0
|
5,0
|
3,0
|
0,25
|
5x10-6…0,1
|
0,05...36
|
|
РЭС-79 ДЛТ4.555.011-06
|
1П
|
13,5…16,5
|
550…670
|
13,0
|
1,8
|
5,0
|
3,0
|
0,25
|
5x10-6…0,1
|
0,05...36
|
|
РЭС-79 ДЛТ4.555.011-07
|
1П
|
5,7…6,9
|
95…115
|
30,0
|
4,0
|
5,0
|
3,0
|
0,25
|
5x10-6…0,1
|
0,05...36
|
|
РЭС-79 ДЛТ4.555.011-08
|
1П
|
3,6…4,4
|
50…60
|
40,0
|
5,4
|
5,0
|
3,0
|
0,25
|
5x10-6…0,1
|
0,05...36
|
|
РЭС-79 ДЛТ4.555.011-09
|
1П
|
2,7…3,3
|
27…33
|
53,0
|
7,0
|
5,0
|
3,0
|
0,25
|
5x10-6…0,1
|
0,05...36
|
