Характеристики

4830PWWAI

Описание

Описание реле ВЛ-56 1-100мин 24в

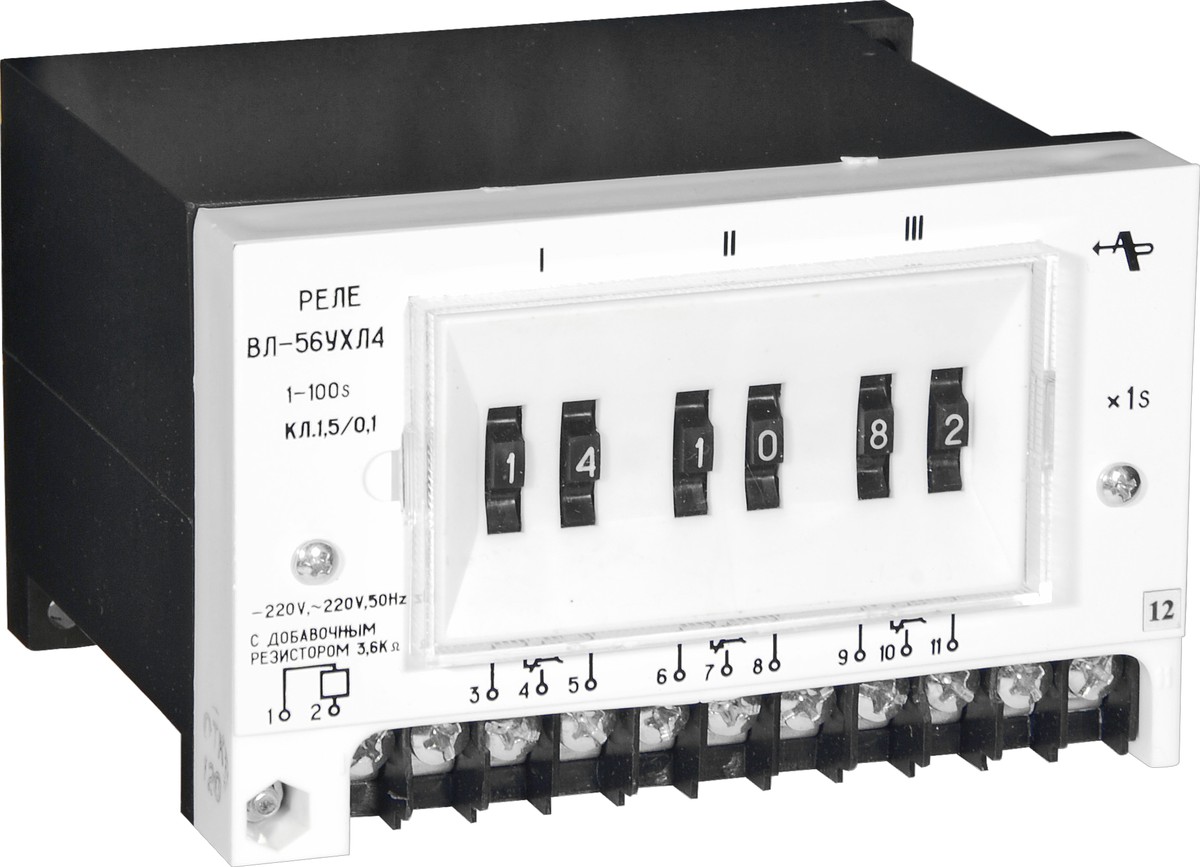

ВЛ-56 1-100мин 24в реле времени применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ВЛ-56 1-100мин 24в:


ВЛ-56 1-100мин 24в
Реле времени ВЛ-56 предназначены для коммутации электрических цепей с предварительно установленными выдержками времени и применяются в схемах автоматики.
Технические условия: ТУ 16-647.002-83

Условия эксплуатации реле времени ВЛ-56:
Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 1г. с частотой до 100Гц, до 2г. с частотой до 60Гц.
Степень защиты реле ip40, выводных зажимов - ip00.

Технические характеристики реле времени ВЛ-56:
Диапазоны выдержек времени:
- 0.1...9.9сек
- 1-99сек
- 0.1...9.9мин
- 1...99мин
- 0.1...9.9час
- 1...99час
Количество цепей ...... 3
Напряжение питания, В (постоянного тока) ...... 24, 110, 220
Напряжение питания, В (переменного тока) ...... 110, 220, 230, 240
Диапазон коммутируемых напряжений, В (постоянного тока) ...... 24...220
Диапазон коммутируемых напряжений, В (переменного тока) ...... 24...380
Длительно допустимый ток контактов, А ...... 4
Количество выходных контактов (переключающих) ...... 3
Габаритные размеры, мм ...... 120х75х110
Масса - не более ...... 0,75 кг.
