Описание реле РПС-34Б РС4.520.235

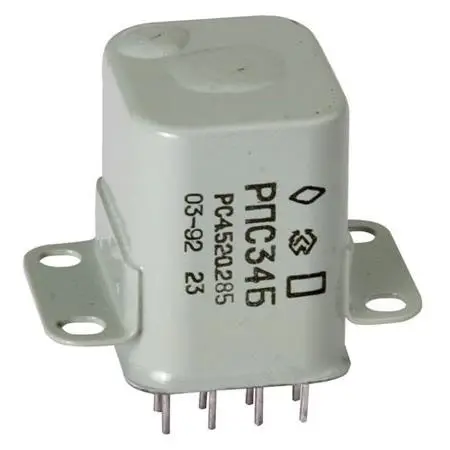

РПС-34Б РС4.520.235 реле герметичное, поляризованное, двустабильное, двухпозиционное, с четырьмя элементами на переключение, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-34Б РС4.520.235:
Реле РПС-34Б РС4.520.235 герметичное, поляризованное, двустабильное, двухпозиционное, с четырьмя элементами на переключение, предназначено для коммутации цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-34А, РПС-34Б соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.079 ТУ.
Технические характеристики:
Ток питания - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- при нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 180
Масса реле РПС-34А не более 43 г, реле РПС-34Б - не более 45 г.
Минимальный срок службы и срок сохраняемости реле
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 6 лет;
- или при хранении под навесом, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 3 года;
- при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 3 года.
