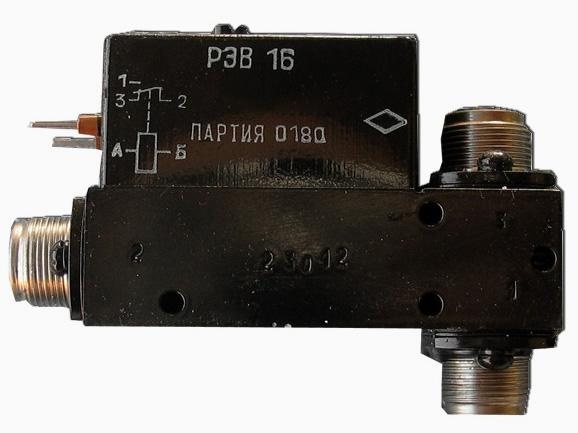

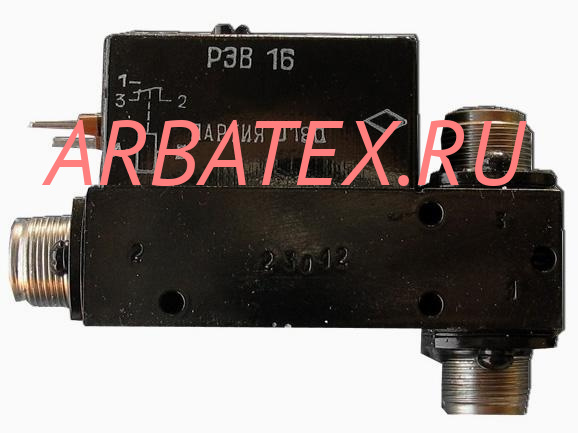

Описание реле РЭВ-16 РФ4.562.009-00.01
РЭВ-16 РФ4.562.009-00.01 реле электромагнитное, двухпозиционное, неполяризованное, пылебрызгозащищенное, высокочастотное электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭВ-16 РФ4.562.009-00.01:
Количество контактов - 1.
Коммутируемая мощность - от 30 Вт до 50 Вт.
Коммутируемое напряжение - 50 мкВ.
Частота:
- коммутируемая - не более 1000 Гц;
- срабатывания - не более 5 Гц.
Число коммутационных циклов - не более 50 000.
Ток:
- срабатывания - 65 В;
- отпускания - 10 В.
Сопротивление контакта - не более 0,5 Ом.
Сопротивление обмотки - 210 Ом.
Сопротивление изоляции реле РЭВ 16 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - 500 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 50 МОм;
- в условиях повышенной влажности между контактами, между контактами и корпусом - 10 МОм;
- в условиях повышенной влажности между обмоткой и корпусом - 5 МОм.
Затухание:
- в цепи разомкнутых контактов на частоте 500 МГц - не менее 30 дБ;
- в цепи замкнутых контактов на частоте 1000 МГц - не более 1 дБ.
Волновое сопротивление РЭВ 16 - 50 Ом.
Время непрерывного нахождения обмотки под напряжением - от 100 ч до 250 ч.
Время срабатывания и отпускания - не более 30 мс.
Материал контактов - Ср999.
Ток питания - постоянный.
Срок сохраняемости - 12 лет.

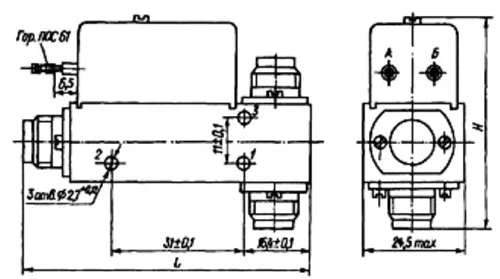

Габаритные размеры - 24,5×50×69 мм.
Масса - 140 г.
Температура окружающей среды - от -60° С до +100° С.
