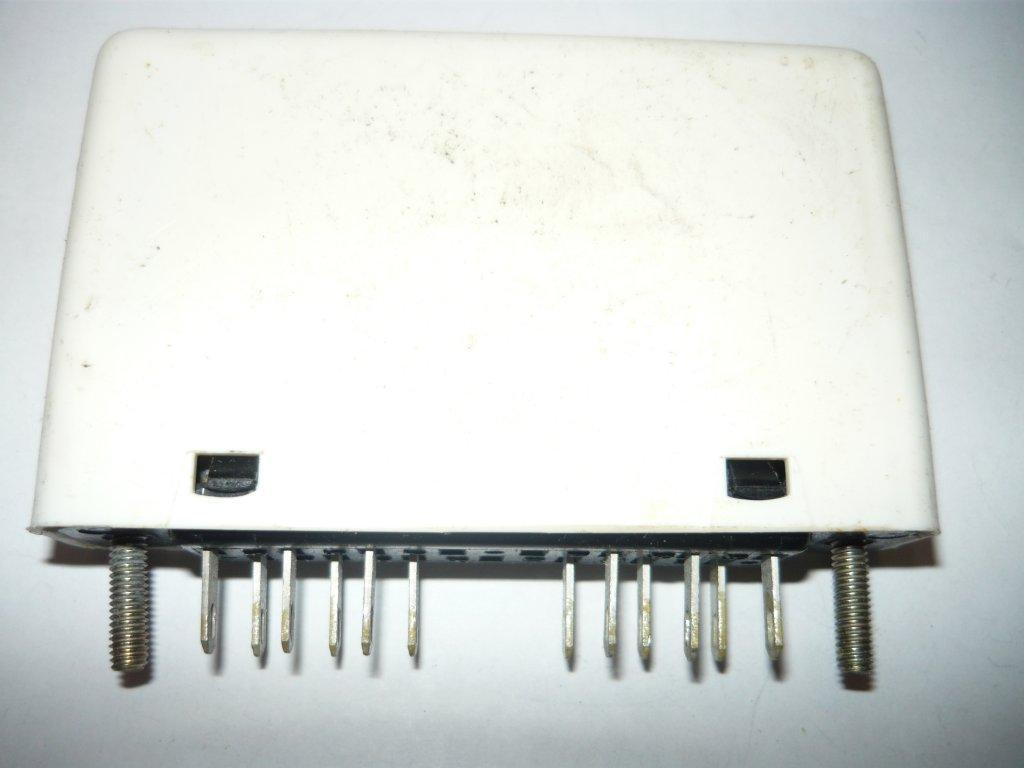

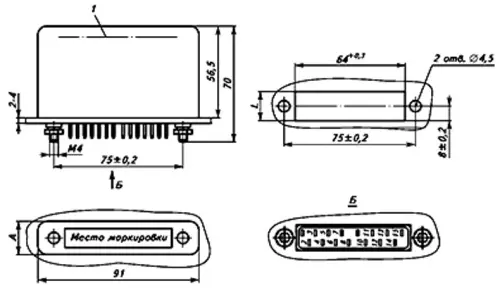

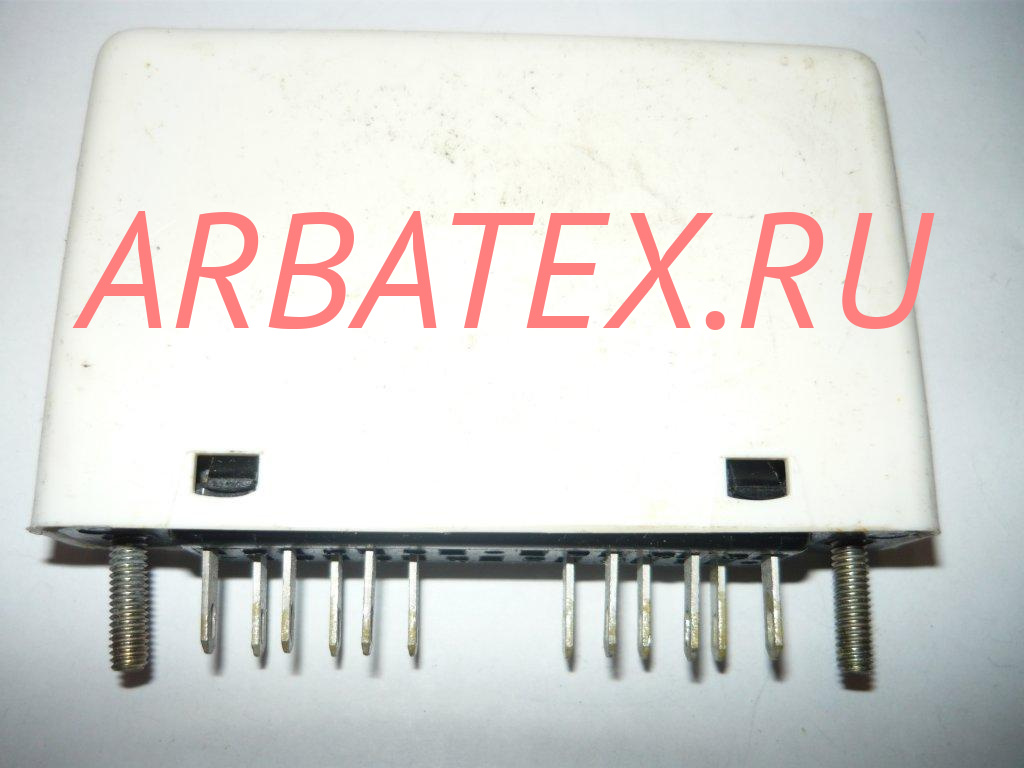

Описание реле РПГ-01-0611 24В
РПГ-01-0611 24В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РПГ-01-0611 24В:
Реле промежуточное герконовое РПГ-01-0611 применяется в схемах автоматики и управления с источниками питания на напряжения 12В и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле ip30, выводов – ip00.
Структура условного обозначения РПГ-Х1-ХХ-Х-Х-ХХ:
- РПГ - реле промежуточные на герконах;
- Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой);
- 1 - тип геркона (КЭМ-1, ОДО. 360.037 ТУ);
- ХХ - количество контактов реле (01; 02; 04; 06; 10);
- Х - количество обмоток в катушке (1; 2);
- Х - количество реле в одном кожухе (1; 2);
- ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики реле РПГ-01:
Номинальные напряжения включающей катушки, В ....... 12, 24;
Коммутируемая нагрузка ....... активная и малоиндуктивная;
Максимальная коммутируемая мощность, Вт ....... 30;
Диапазон отклонений напряжений питания, % ....... 85...110;
Время срабатывания реле, мс ....... 2...6;
Номинальный ток контактов, А ....... 2;
Диапазон коммутируемых токов, А ....... 1х10-6;
Номинальное напряжение контактов, В ....... 300;
Диапазон коммутируемых напряжений, В ....... 0.05...300;
Электрическая износостойкость, млн. циклов не менее ....... 100;
Механическая износостойкость, млн. циклов, не менее ....... 100;
Максимально допустимая частота включений в час ....... 90000;
Тип применяемого геркона ....... КЭМ-1.
