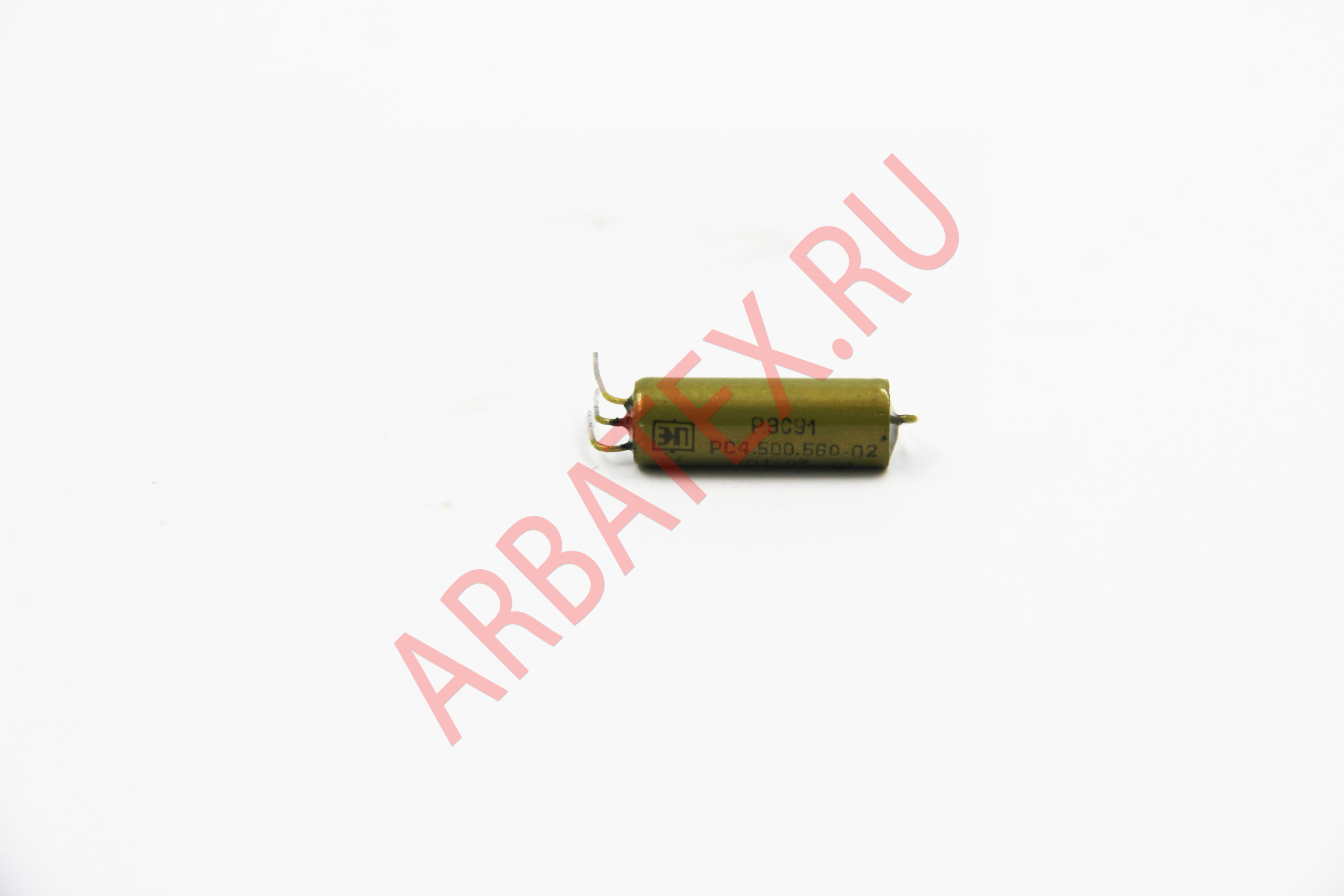

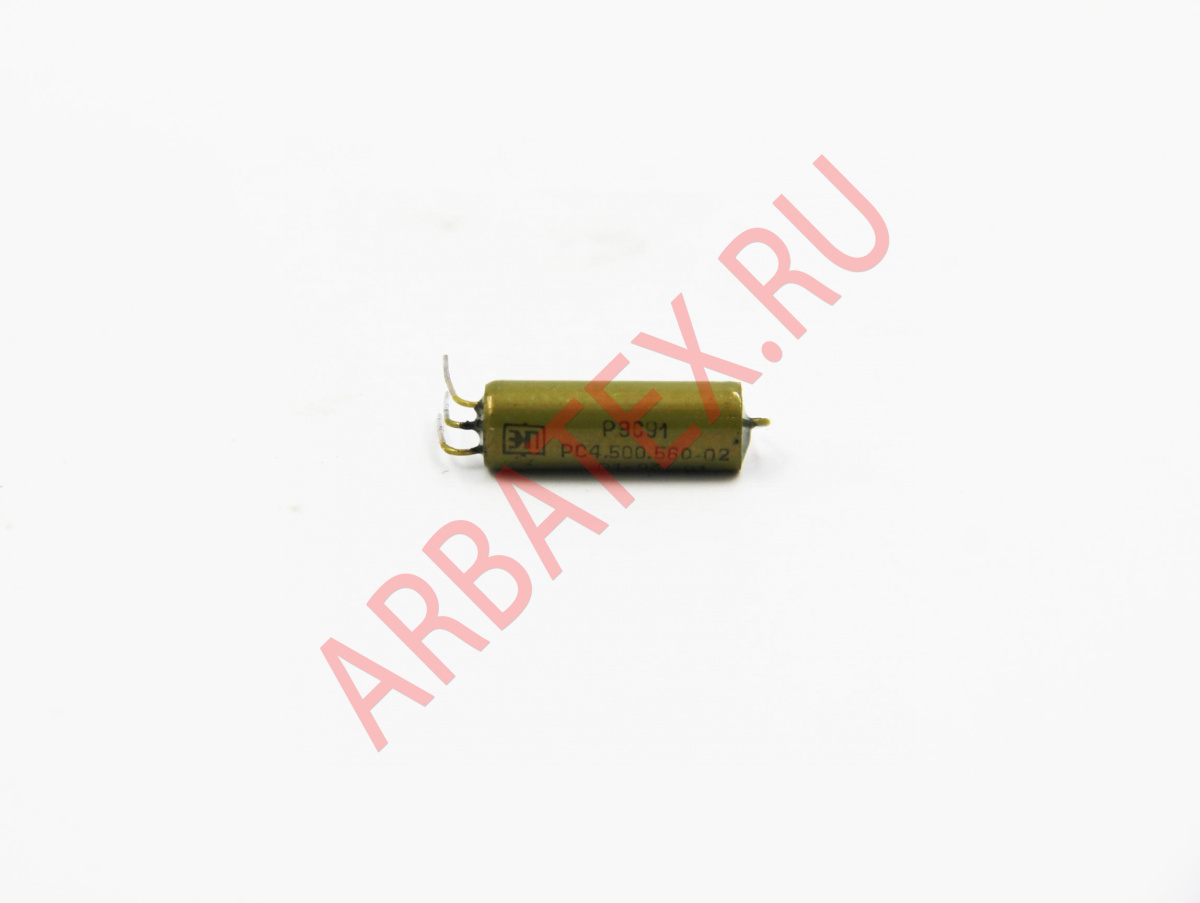

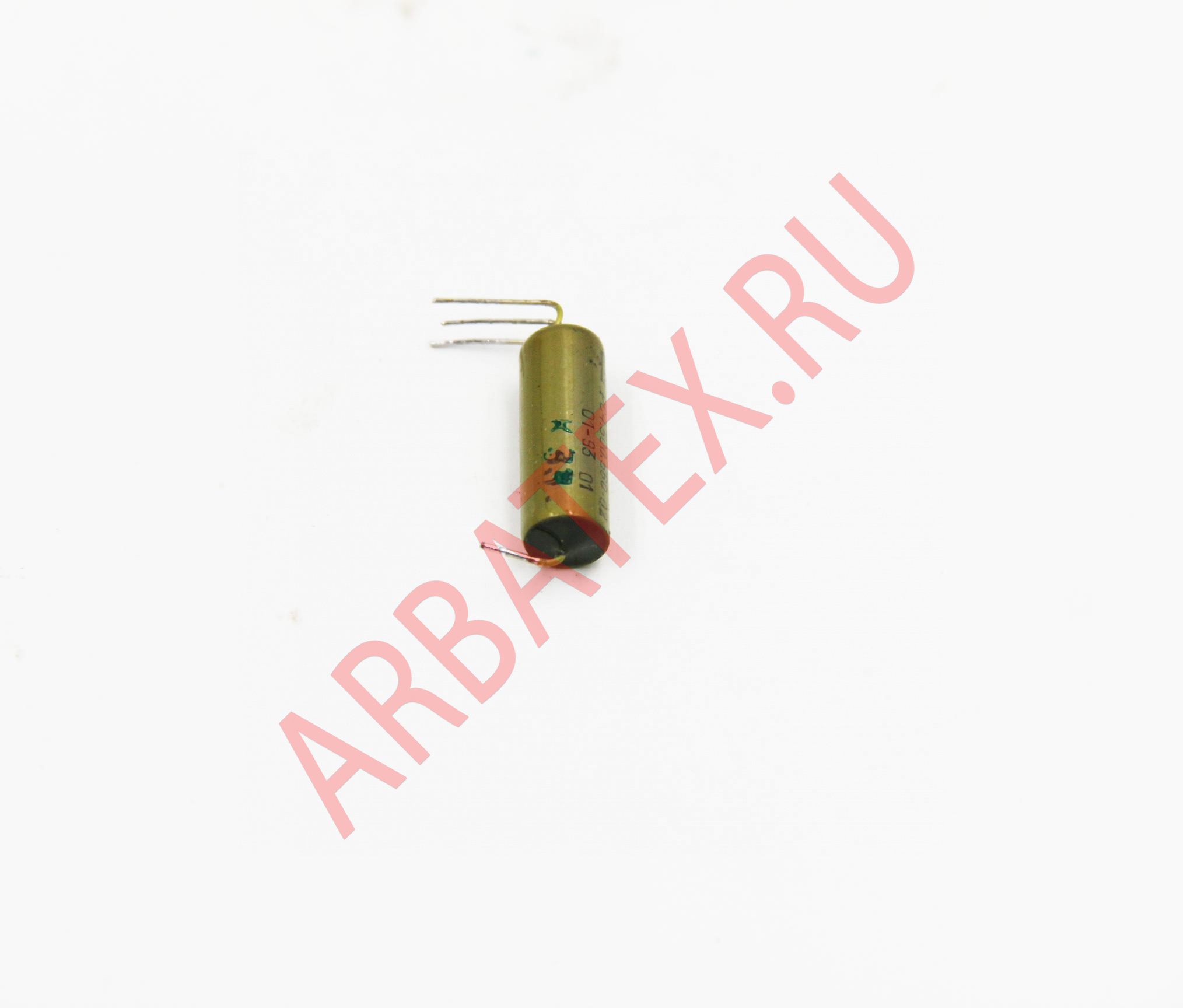

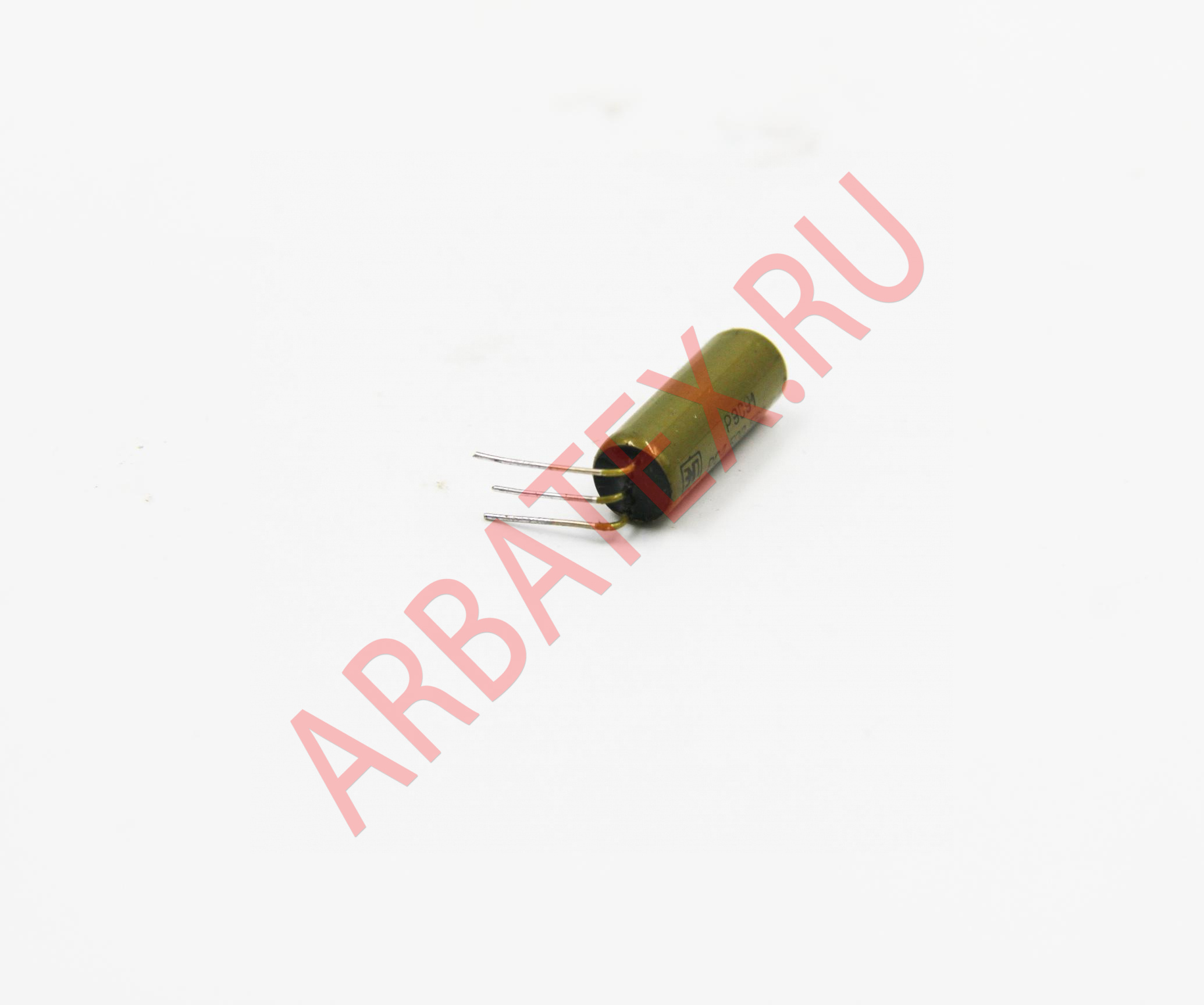

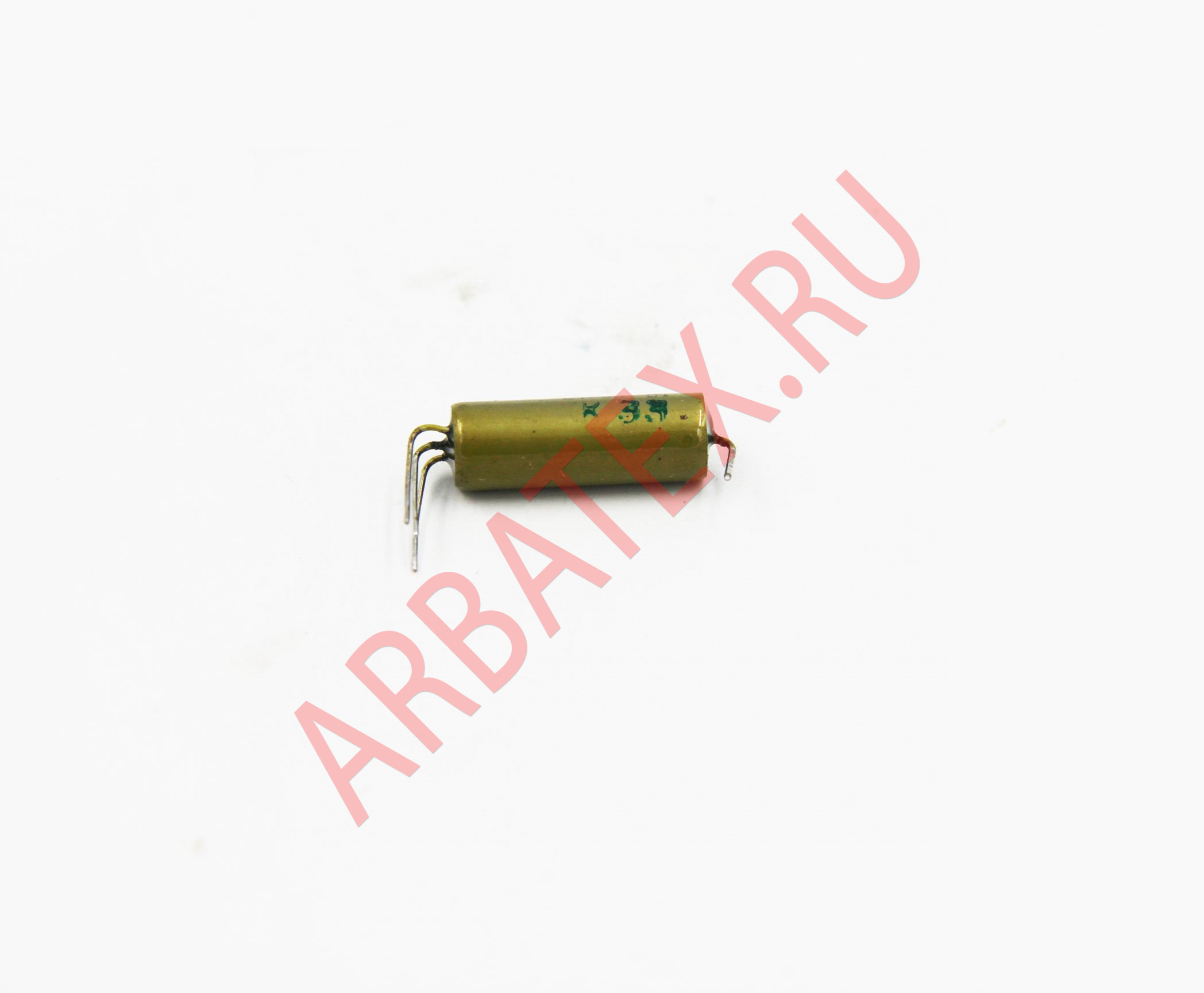

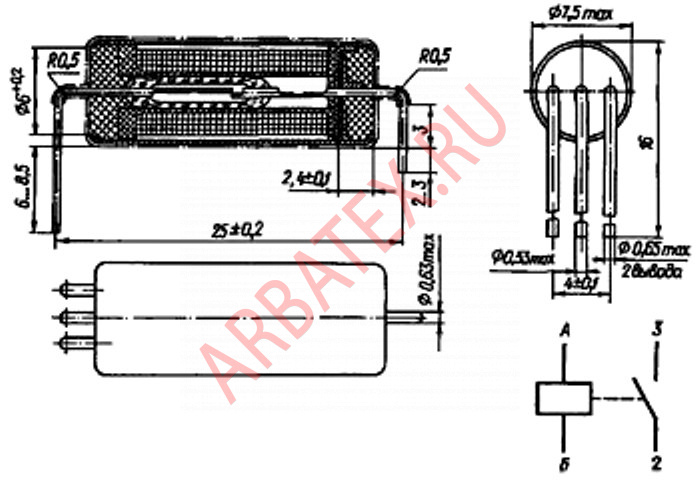

Описание реле РЭС-91 РС4.500.560-02
РЭС-91 РС4.500.560-02 реле слаботочное электромагнитное миниатюрное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-91 РС4.500.560-02:
Реле РЭС-91 РС4.500.560-02 герконовое, двухпозиционное, одностабильное, с одним замыкающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-91 соответствует требованиям ГОСТ 16121-86 и техническим условиям дЫ0.450.000 ТУ.
Реле РЭС-91 имеет один геркон МК-10-з группы "А" Де0.483.000 ТУ.
Технические характеристики реле РЭС-91 РС4.500.560-02:
Сопротивление обмотки, Ом ...... 4480-6720;
Напряжение срабатывания, В ...... 12,0;
Напряжение отпускания, В ...... 2,2;
Рабочее напряжение, В ...... 24,3-29,7;
Материал контактов ...... Зл999,9; Рд99,9;
Масса реле не более ...... 2,8 г.
|
Номер паспорта реле
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Напряжение
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
ток
|
напряжение
|
|
В
|
Ом
|
В
|
В
|
мс
|
мс
|
Ом
|
А
|
В
|
|
РЭС-91 РС4.560
|
1з
|
4…5,5
|
480 ±75
|
2,5
|
0,6
|
1,0
|
0,5
|
0,35
|
5x10-6…0,1
|
5x10-2…40
|
|
РЭС-91 РС4.560-01
|
1з
|
11,3…13,8
|
2450 ±370
|
6,8
|
1,5
|
1,0
|
0,5
|
0,35
|
5x10-6…0,1
|
5x10-2…40
|
|
РЭС-91 РС4.560-02
|
1з
|
24,3…29,7
|
5600 ±1120
|
12,0
|
2,2
|
1,0
|
0,5
|
0,35
|
5x10-6…0,1
|
5x10-2…40
|
|
РЭС-91 РС4.560-03
|
1з
|
23…29,7
|
2000 ±180
|
8,0
|
1,7
|
1,0
|
0,3
|
0,4
|
5x10-6…0,1
|
5x10-2…40
|
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
