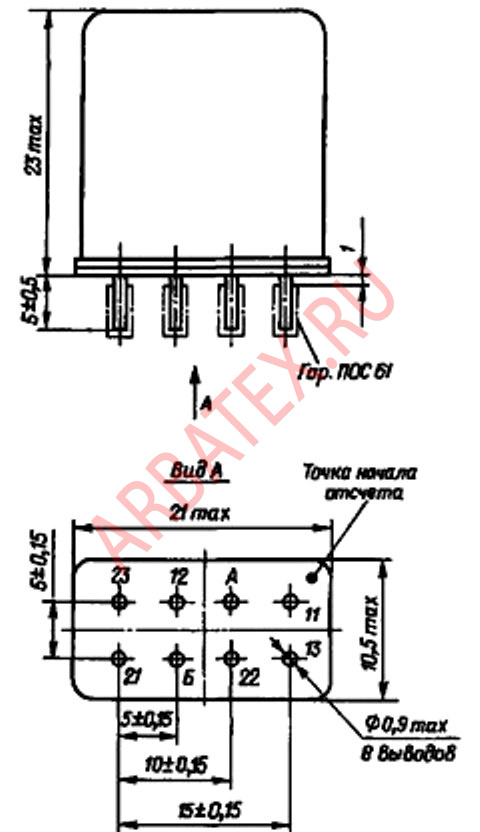

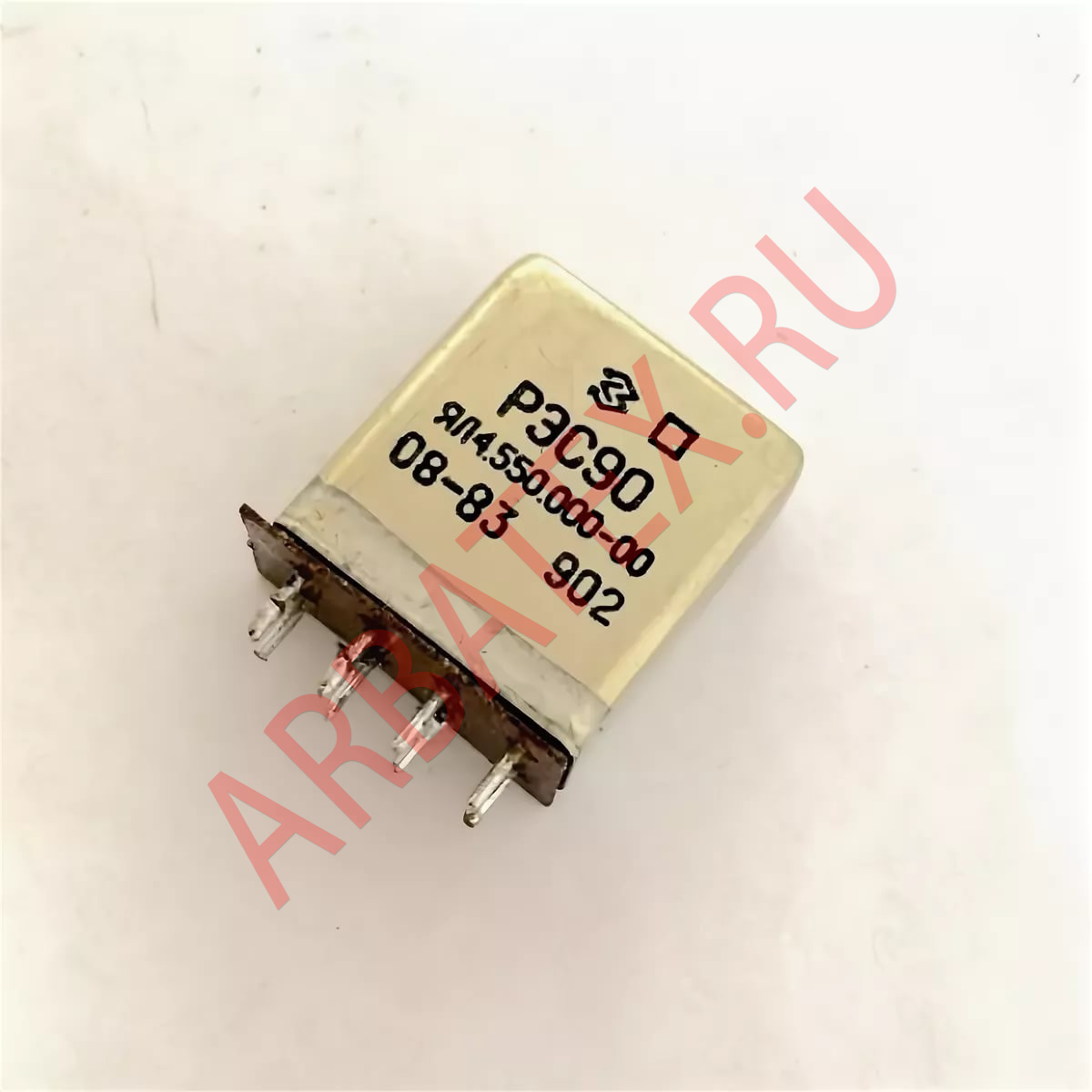

Описание реле РЭС-90 ЯЛ4.550.000-32
РЭС-90 ЯЛ4.550.000-32 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-90 ЯЛ4.550.000-32:
Реле РЭС-90 ЯЛ4.550.000-32 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.
Технические характеристики реле РЭС-90 ЯЛ4.550.000-32:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 144-176;
Ток срабатывания, мА ...... 40;
Ток отпускания, мА ...... 5;
Рабочее напряжение, В ...... 11-18;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200;
- в условиях повышенной влажности ...... 10;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при пониженном атмосферном давлении ...... 250;
Материал контактов ...... СрМгНЦр-99, СрПдМг20-0,3 с покрытием Зл1тв.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
