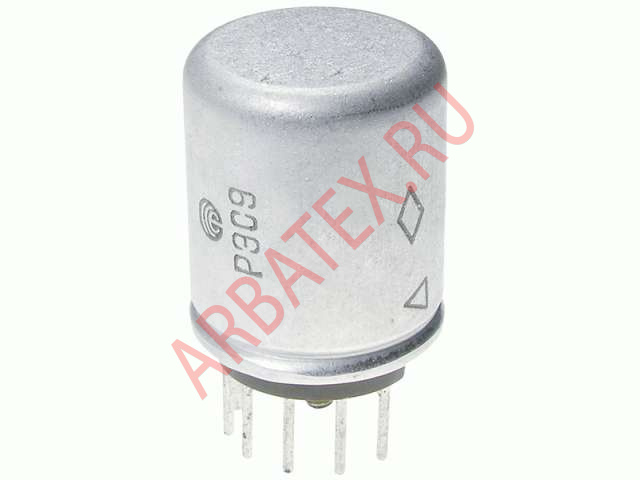

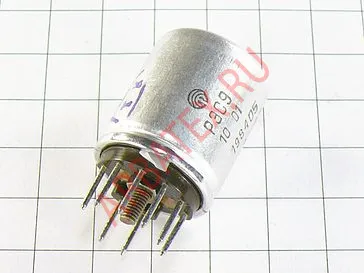

Описание реле РЭС-9 РС4.529.029-10.01
РЭС-9 РС4.529.029-10.01 реле электромагнитное управляемые постоянным током с двумя переключающими контактами, применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-9 РС4.529.029-10.01:
РЭС-9 РС4.529.029-10.01
Электромагнитное, пылевлагозащещённое, двухпозиционное, одностабильное реле постоянного тока с двумя переключающими контактами , предназначено для коммутации электрических цепей постоянного и переменного тока с частотой 50…1100 Гц.
Реле допускается эксплуатировать в условиях относительной влажности до 98% при температуре +35ºС, атмосферном давлении от 0,6 до 104 кПа.
Выпускается по техническим условиям РС0.452.045 ТУ.
Технические характеристики реле РЭС-9 РС4.529.029-10.01:
Сопротивление обмотки, Ом ...... 32-39;
Ток срабатывания, мА ...... 95;
Ток отпускания, мА ...... 15;
Рабочее напряжение, В ......5-7;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
-в нормальных климатических условиях не менее ...... 200 МОм;
-в условиях повышенной влажности не менее ...... 10 МОм;
-при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом не менее ...... 500 В;
Время срабатывания не более ...... 11 мс;
Время топускания не более ...... 7 мс;
Масса реле ...... 20 г.
