Характеристики

4830PWW6I

Описание

Описание реле РЭС-9 РС4.529.029-09.02


РЭС-9 РС4.529.029-09.02 реле электромагнитное управляемое постоянным током с двумя переключающими контактами, применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-9 РС4.529.029-09.02:

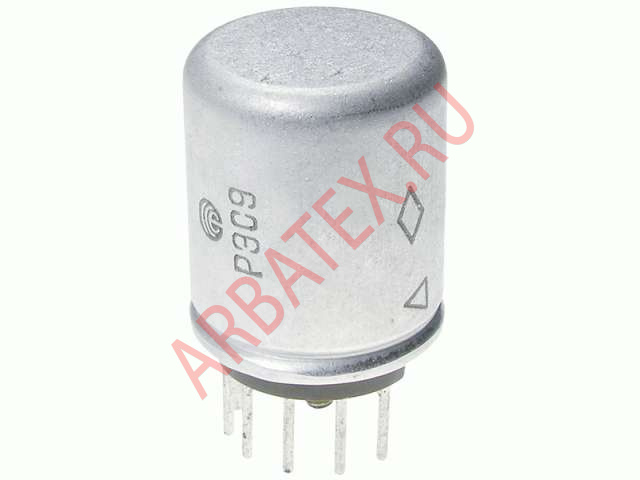

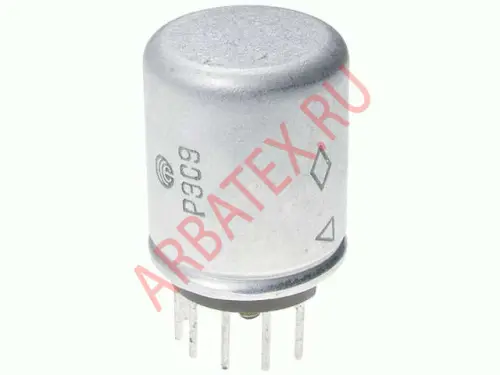

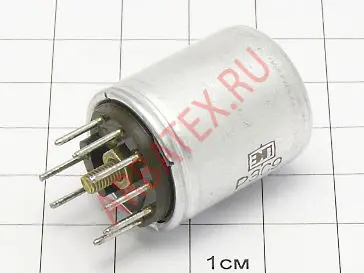

РЭС-9 РС4.529.029-09.02

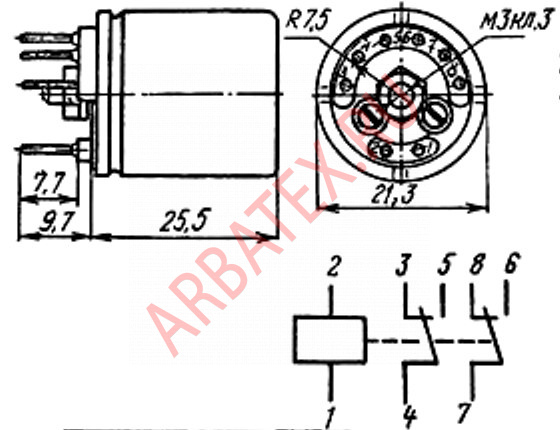

Электромагнитное, пылевлагозащещённое, двухпозиционное, одностабильное реле постоянного тока с двумя переключающими контактами , предназначено для коммутации электрических цепей постоянного и переменного тока с частотой 50…1100 Гц.
Реле допускается эксплуатировать в условиях относительной влажности до 98% при температуре +35ºС, атмосферном давлении от 0,6 до 104 кПа.
Выпускается по техническим условиям РС0.452.045 ТУ.

Технические характеристики реле РЭС-9 РС4.529.029-09.02:
Сопротивление обмотки, Ом ...... 450-550;
Ток срабатывания, мА ...... 30;
Ток отпускания, мА ...... 5;
Рабочее напряжение, В ......23-34;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
-в нормальных климатических условиях не менее ...... 200 МОм;
-в условиях повышенной влажности не менее ...... 10 МОм;
-при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом не менее ...... 500 В;
Время срабатывания не более ...... 11 мс;
Время топускания не более ...... 7 мс;
Масса реле ...... 20 г.
