Характеристики

4830PWW69

Описание

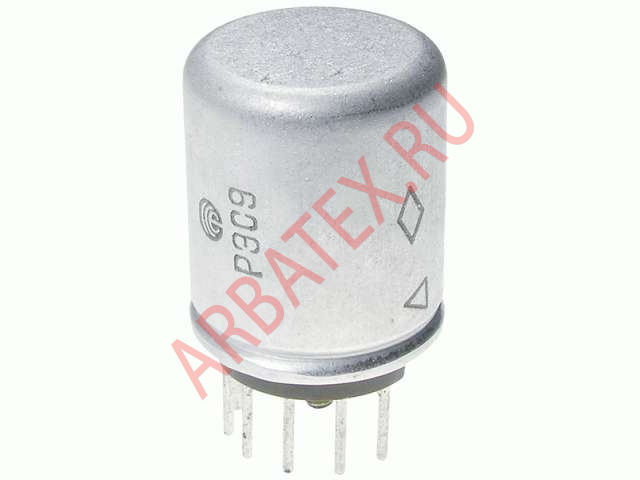

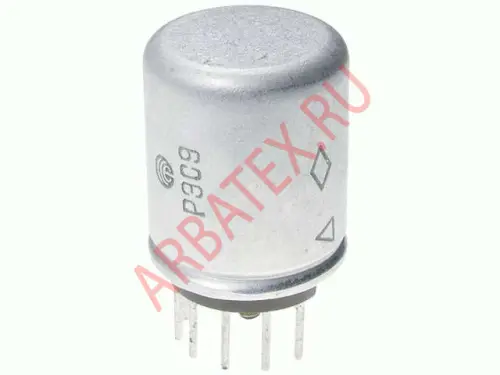

РЭС-9 РС4.529.029-04.01 реле электромагнитное управляемое постоянным током с двумя переключающими контактами, применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

РЭС-9 РС4.529.029-04.01 реле электромагнитное управляемое.
Коммутируемое напряжение - от 6 В до 220 В.
Коммутируемый ток - от 0,05 А до 250 А.
Максимальная коммутируемая частота - 1 кГц.
Максимальное количество срабатываний - 1 000 000.
Ток реле РЭС 9:
- срабатывания - не более 108 мА;
- отпускания - не менее 1,1 мА.
Напряжение на обмотке - от 6 В до 27 В.
Сопротивление контактов - 0,3 Ом; 0,6 Ом; 1,5 Ом.
Сопротивление обмотки - от 30 Ом до 9600 Ом.
Сопротивление изоляции реле РЭС-9 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - не менее 200 МОм;
- в условиях повышенной влажности - не менее 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - не менее 20 МОм.
Электрическая прочность изоляции между токоведущими элементами, токоведущими элементами и корпусом - не менее 500 В.
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом:
- в нормальных климатических условиях - 500 В;
- в условиях повышенной влажности - 300 В;
- при атмосферном давлении 666 Па - 220 В. Количество контактов - 2. Время:
- срабатывания - не более 11 мс;
- отпускания - не более 7 мс;
- нахождения обмотки под током - от 5 ч до 250 ч.
Ток питания обмотки - постоянный.
Температура среды - от -60° С до +85° С.
Срок службы - 12 лет.

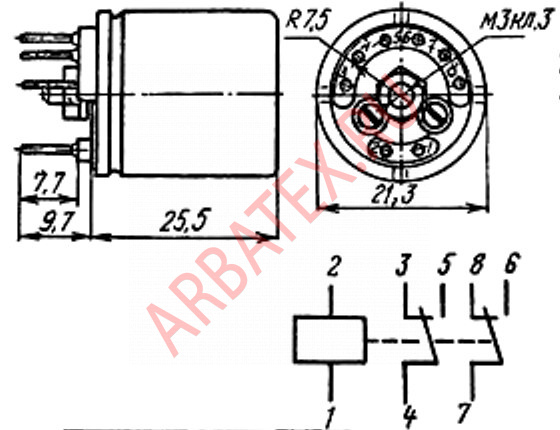

Габаритные размеры - 21×21×26 мм.
Масса - не более 20 г.
