Описание реле РЭС-64А РС4.569.725

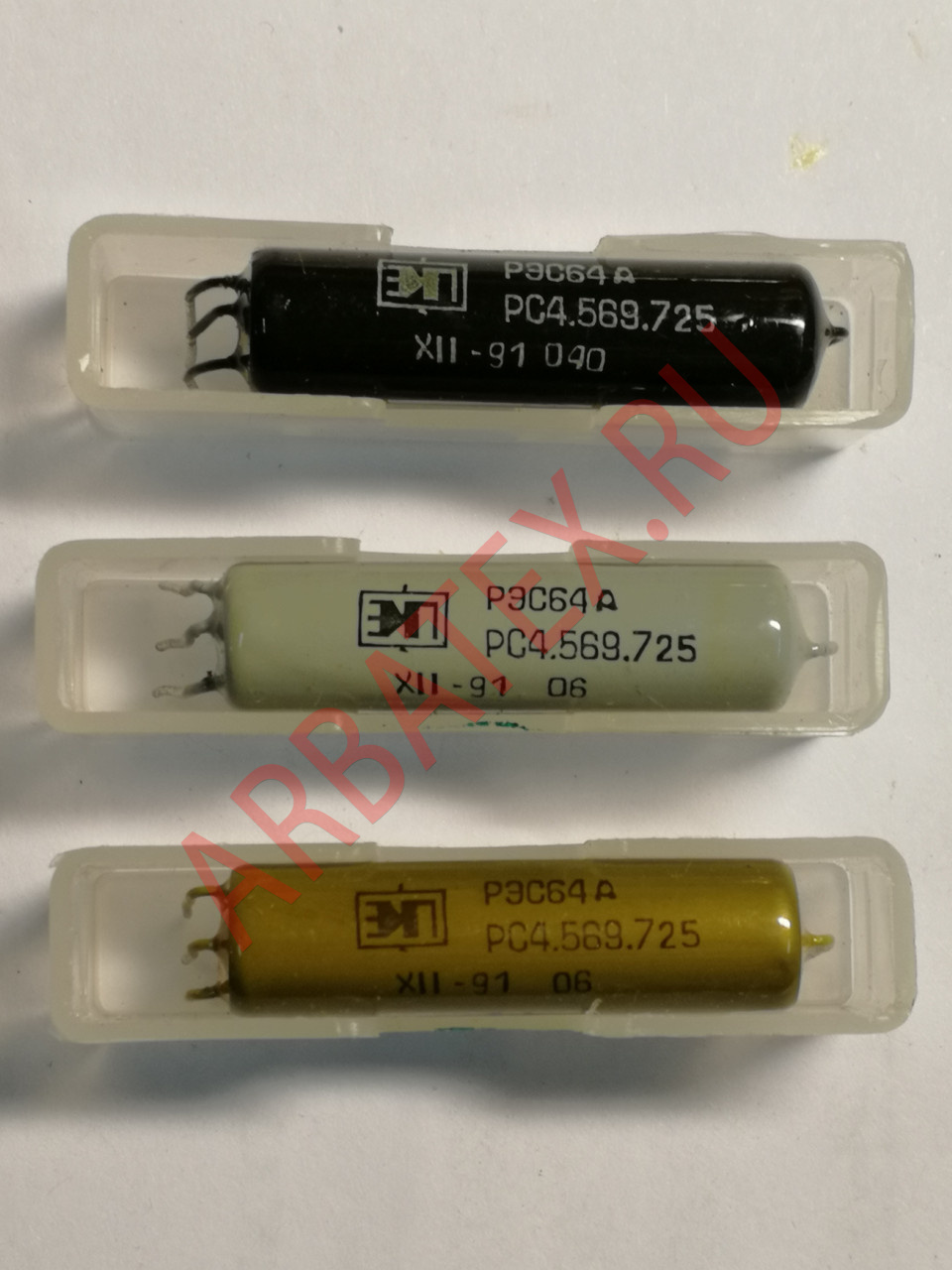

РЭС-64А РС4.569.725 реле слаботочное электромагнитное герконовое  применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-64А РС4.569.725:


Реле РЭС-64А РС4.569.725 герконовое, двухпозиционное, одностабильное, с одним замыкающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-64А, РЭС-64Б соответствует требованиям ГОСТ 16121-86 и техническим условиям ДЫ0.450.001 ТУ.
Реле различаются по конструкции:
  - РЭС-64А - без эквипотенциальной защиты;
  - РЭС-64Б - с эквипотенциальной защитой.

Технические характеристики реле РЭС-64А РС4.569.725:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 825-1115;
Напряжение срабатывания, В ...... 5;
Напряжение отпускания, В ...... 0,5;
Рабочее напряжение, В ...... 5,6-7;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности:
    - между разомкнутыми контактами реле ...... 10;
    - между токоведущими элементами, токоведущими элементами и корпусом ...... 5;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях:
    - между токоведущими элементами, между токоведущими элементами и корпусом ...... 350;
    - между разомкнутыми контактами ...... 200;
  - в условиях повышенной влажности ...... 180;
  - при пониженном атмосферном давлении ...... 180;
Время непрерывного или суммарного нахождения обмотки под напряжением не более ...... 100 ч;
Время отпускания ...... 0,3 мс;
Материал контакта ...... Зл999,9;
Сопротивление электрического контакта не более ...... 0,2 Ом;
Масса реле не более ...... 6 г.

Минимальный срок службы и срок сохраняемости реле РЭС-64А, РЭС-64Б при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
