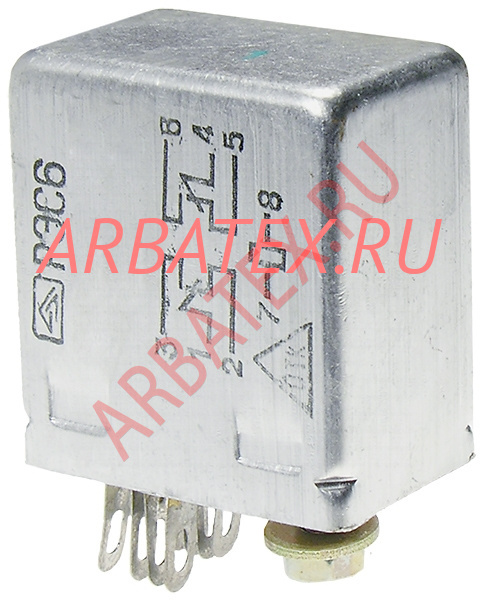

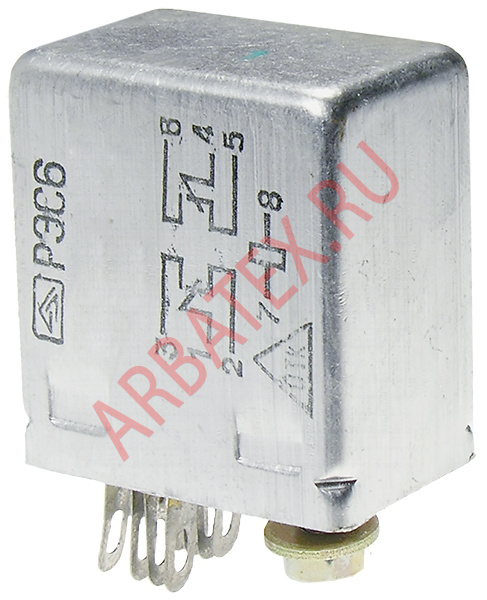

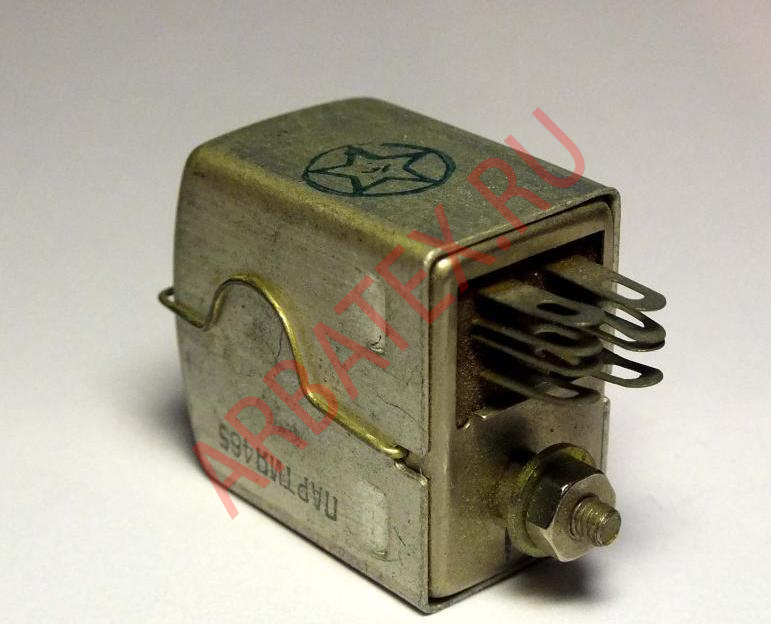

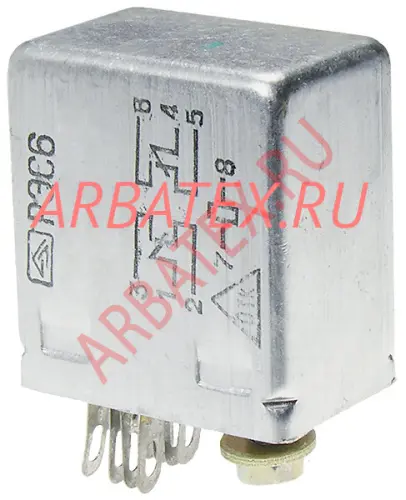

РЭС-6 РФ0.452.109-01

Каталог Реле РЭС-6 РФ0.452.109-01

РЭС-6 РФ0.452.109-01

Каталог Реле РЭС-6 РФ0.452.109-01

Характеристики

4830PWW4Q

Описание

РЭС-6 РФ0.452.109-01 реле одностабильное постоянного и переменного тока с переключающим и замыкающим контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики реле РЭС-6 РФ0.452.109-01:

Диапазон коммутируемых токов - 0,1 - 6 А.
Диапазон коммутируемых напряжений - 6 - 300 В.
Коммутируемая нагрузка активная и индуктивная.
Ток срабатывания -от 5 мА до 130 мА.
Ток отпускания - от 3 мА до 25 мА.
Время срабатывания - 20 мс.
Время отпускания - 8 мс.

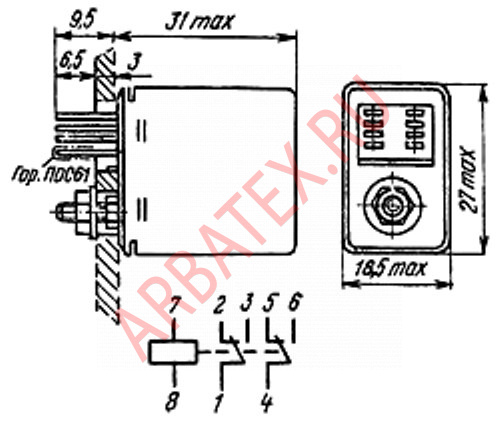

Габариты L×B×H 27×18,5×40,5 мм.
Масса 34 г.
Рабочая температура окружающей среды; от -60 до +85 °C.

Параметры РЭС-6:



Номер паспорта реле РЭС-6 Количество групп контактов Рабочее напряжение Сопротивление обмотки Ток Время Сопротивление контактов Коммутируемый ток
срабатывания отпускания срабатывания отпускания
В Ом мА мА мс мс Ом А
РЭС-6 РФ0.452.100-01 2п 50 ±7 2250…2750 20,0 3,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.101-01 2п 34 ±5 1125…1375 26,0 5,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.102-01 2п 27 ±3 765…935 32,0 6,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.103-01 2п 22 ±3 495…605 35,0 8,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.104-01 2п 18 ±2 270…330 50,0 10,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.105-01 2п 14 ±2 180…220 65,0 15,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.106-01 2п 24 ±3 112…137 70,0 18,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.107-01 2п 7,8 ±0,9 54…66 100,0 20,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.108-01 2п - 4500…5500 15,0 2,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.109-01 2п ±0,5 27…33 130,0 25,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.110-01 50 ±7 2250…2750 15,0 2,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.111-01 34 ±5 1125…1375 21,0 4,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.112-01 27 ±3 765…935 25,0 5,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.113-01 22 ±3 495…605 30,0 6,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.114-01 18 ±2 270…330 42,0 8,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.115-01 14 ±2 180…220 55,0 9,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.116-01 24 ±3 112…137 62,0 10,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.120-01 50 ±7 2250…2750 15,0 2,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.121-01 34 ±5 1125…1375 21,0 4,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.122-01 27 ±3 765…935 25,0 5,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.123-01 22 ±3 495…605 30,0 6,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.124-01 18 ±2 270…330 42,0 8,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.125-01 14 ±2 180…220 55,0 9,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.126-01 24 ±3 112…137 62,0 10,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.130-01 1з + 1р 50 ±7 2250…2750 15,0 2,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.131-01 1з + 1р 34 ±5 1125…1375 21,0 3,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.132-01 1з + 1р 27 ±3 765…935 25,0 4,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.133-01 1з + 1р 22 ±3 495…605 30,0 5,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.134-01 1з + 1р 18 ±2 270…330 42,0 6,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.135-01 1з + 1р 14 ±2 180…220 55,0 8,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.136-01 1з + 1р 24 ±3 112…137 62,0 9,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.140-01 1п 50 ±7 2250…2750 15,0 3,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.141-01 1п 34 ±5 1125…1375 20,0 4,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.142-01 1п 27 ±3 765…935 25,0 5,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.143-01 1п 22 ±3 495…605 28,0 6,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.144-01 1п 18 ±2 270…330 35,0 8,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.145-01 1п 14 ±2 180…220 50,0 12,0 20,0 8,0 0,6 0,1…6,0
РЭС-6 РФ0.452.146-01 1п 24 ±3 112…137 60,0 15,0] 20,0 8,0 0,6 0,1…6,0
