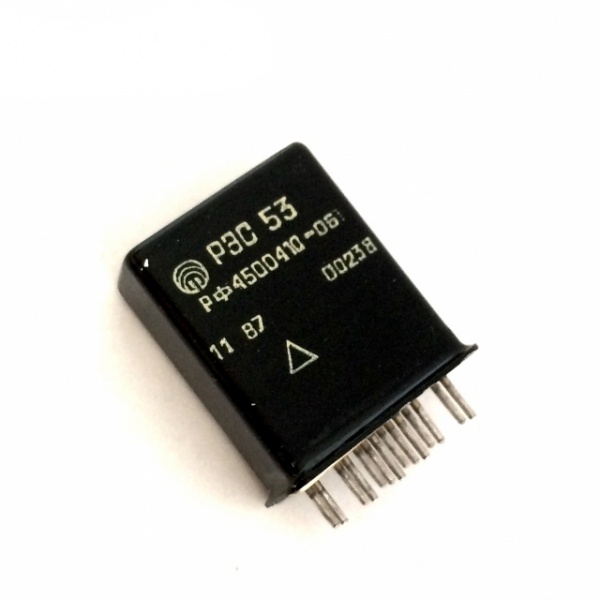

Описание реле РЭС-53 РФ4.500.410-04
РЭС-53 РФ4.500.410-04 реле электромагнитное герметичное двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-53 РФ4.500.410-04:
Реле РЭС-53 РФ4.500.410-04 герметичное, двухпозиционное, одностабильное, с четырьмя переключающими контактами, питаемое постоянным током.
Предназначено для коммутации цепей постоянного и переменного тока частотой от 50 до 1100 Гц.
Реле РЭС-53 соответствует требованиям ГОСТ 16121-86 и техническим условиям РФ4.500.410 ТУ.
Технические характеристики реле РЭС-53 РФ4.500.410-04:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 270-345;
Ток срабатывания, мА ...... 42;
Ток отпускания, мА ...... 3;
Рабочее напряжение, В ...... 21,6-26,4;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200;
- при максимальной температуре (после выдержки обмоток под рабочим напряжением) ...... 50;
- в условиях повышенной влажности ...... 10;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при пониженном атмосферном давлении ...... 170;
Время непрерывного или суммарного нахождения обмоток под током ...... 100 ч;
Время дребезга контактов при срабатывании и отпускании не более ...... 5 мс;
Масса реле не более ...... 21 г.
