Характеристики

4830PWW3B

Описание

Описание

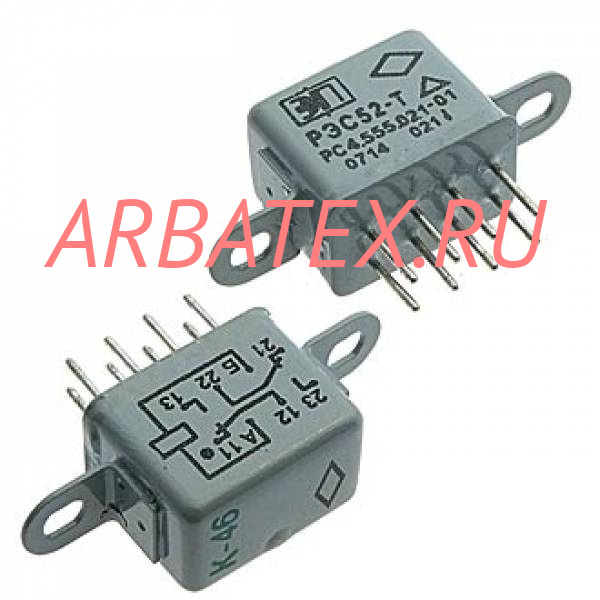

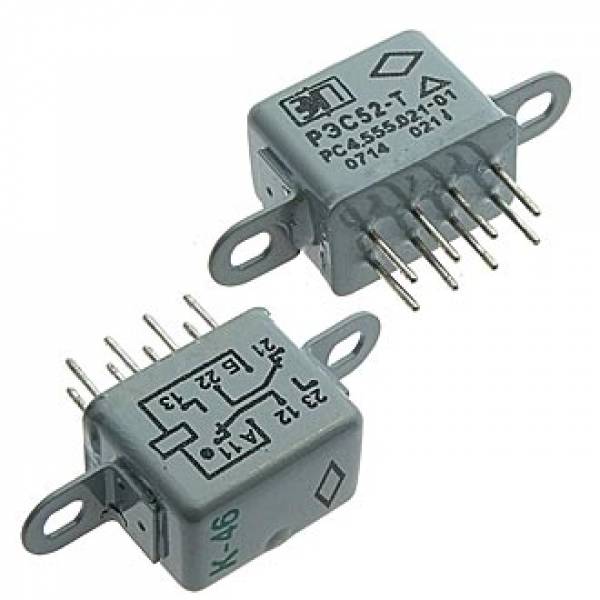

РЭС-52Т РС4.555.021-01 реле электромагнитное герметичное постоянного тока с двумя переключающими контактными группами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики


Реле РЭС-52Т РС4.555.021-01 герметичное, двухпозиционное, одностабильное, с двумя переключающими контактами, питаемое постоянным током.
Предназначено для коммутации цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-52 соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.455.012ТУ.

Технические характеристики реле РЭС-52Т РС4.555.021-01:
Ток питания обмотки ...... постоянный;
Сопротивление изоляции, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены):
    - между обмоткой и корпусом ...... 200;
    - между контактами и корпусом, между разомкнутыми контактами 500 при максимальной температуре (после выдержки обмоток под рабочим напряжением) :
    - между обмоткой и корпусом ...... 20;
    - между контактами и корпусом, между разомкнутыми контактами ...... 30;
  - в условиях повышенной влажности:
    - между обмоткой и корпусом ...... 10;
    - между контактами и корпусом, между разомкнутыми контактами ...... 20;
Испытательное переменное напряжение, В:
  - в нормальных климатических условиях:
    - между токоведущими элементами и корпусом ...... 360;
    - между разомкнутыми контактами ...... 180;
  - в условиях повышенной влажности:
    - между токоведущими элементами и корпусом ...... 215;
    - между разомкнутыми контактами ...... 180.

Минимальный срок службы и срок сохраняемости реле РЭС-52:
  - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - или при хранении в неотапливаемых хранилищах в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте - 6 лет;
  - или при хранении под навесом в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 3 года;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 3 года.
