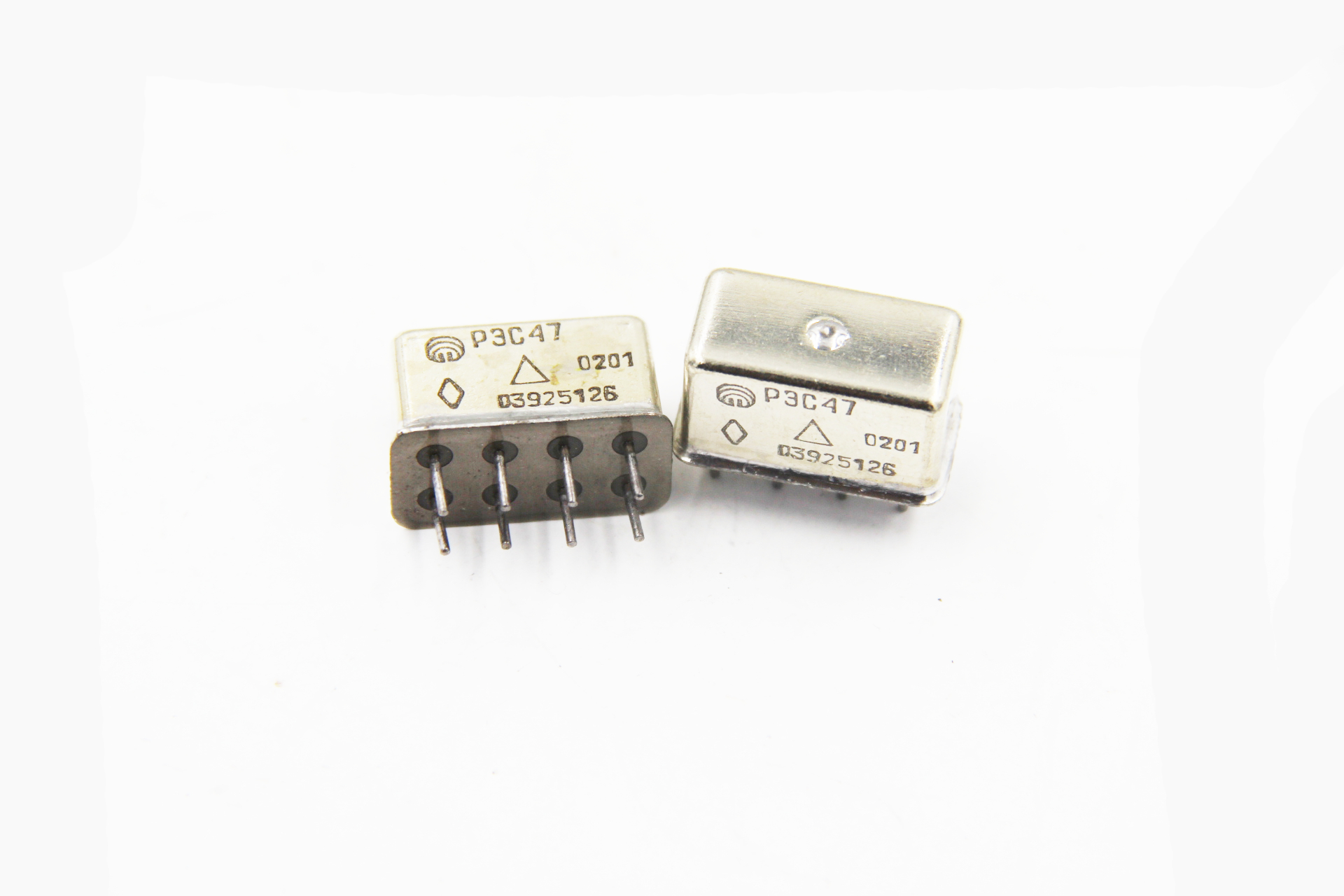

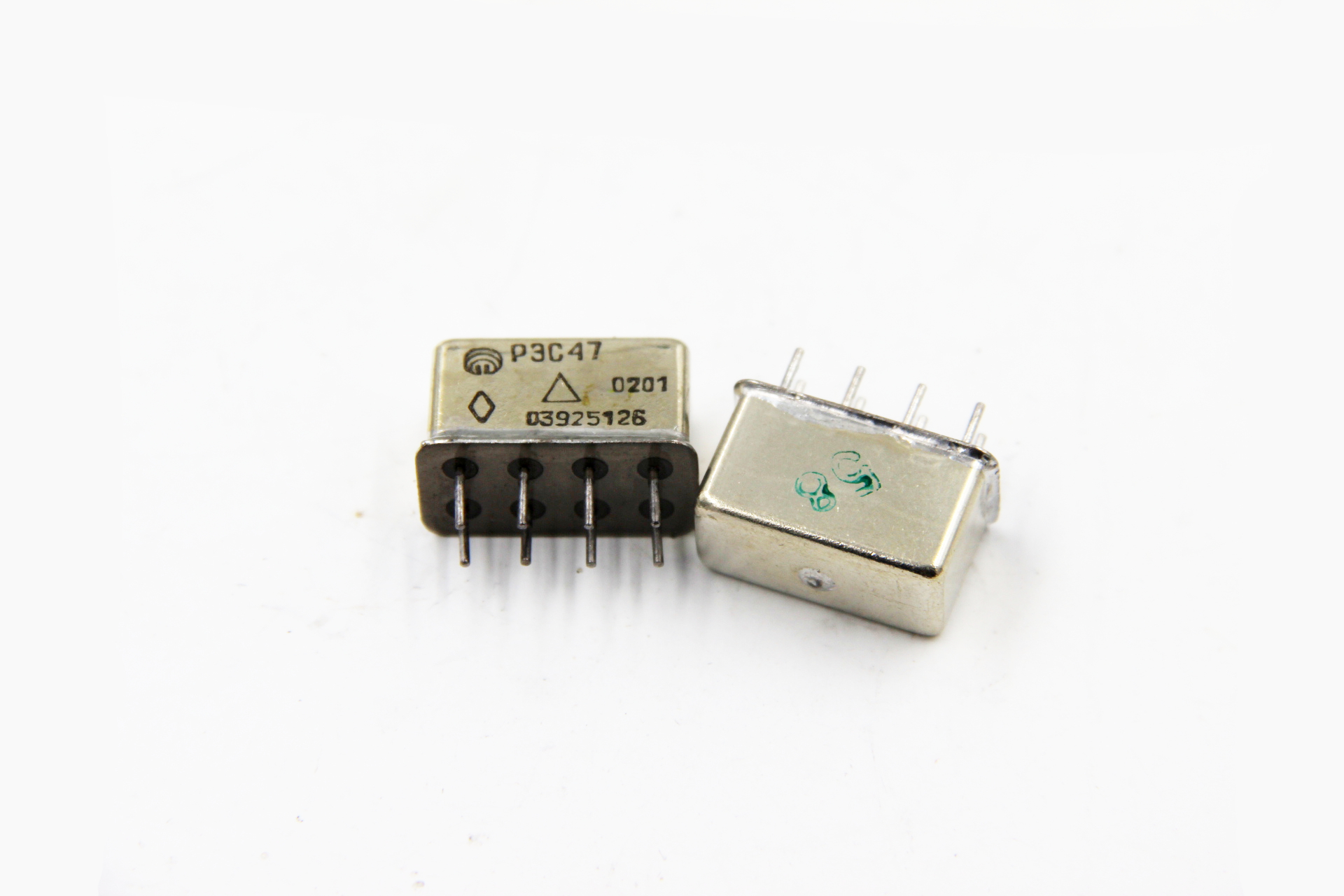

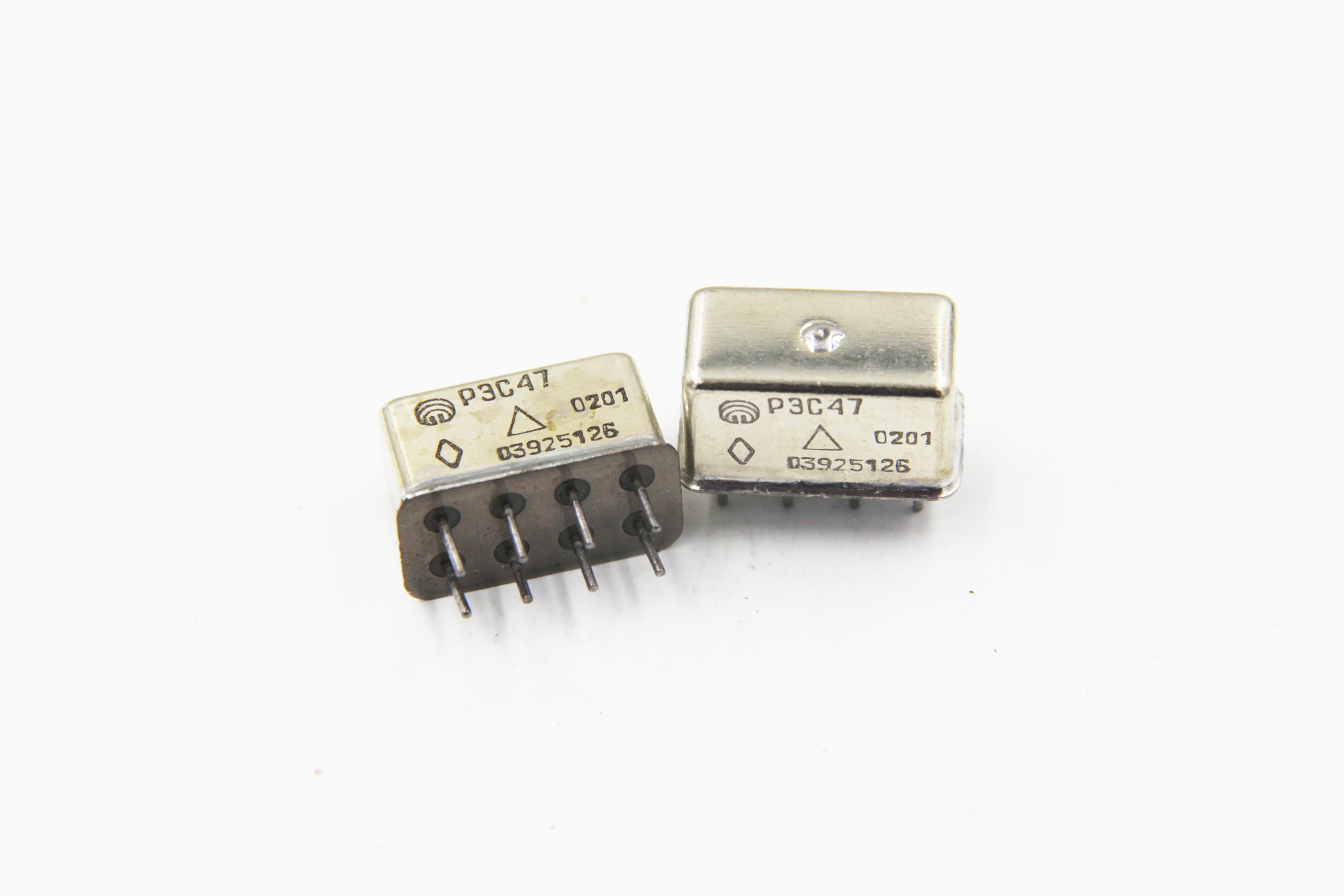

Описание реле РЭС-47 РФ4.500.407-02.01
РЭС-47 РФ4.500.407-02.01 реле герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-47 РФ4.500.407-02.01:
РЭС-47 РФ4.500.407-02.01 герметизированное, двухпозиционное, одностабильное реле постоянного тока предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-2500 Гц.
Условия эксплуатации:
Температура окружающей среды от -60С до +85С.
Относительная влажность до 98% при температуре +35С.
Атмосферное давление от 133•10-5 до 304 кПа.
Технические характеристики реле РЭС-47 РФ4.500.407-02.01:
Сопротивление обмотки, Ом ...... 585-715;
Ток срабатывания, мА ...... 21;
Ток отпускания, мА ...... 2,5;
Рабочее напряжение, В ...... 21,5-34;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
- в нормальных климатических условиях ...... не менее 200 МОм;
- в условиях повышенной влажности ...... не менее 10 МОм;
- при максимальной температуре ...... не менее 50 МОм;
Электрическая прочность изоляции в нормальных климатических условиях:
- между токоведущими элементами ...... не менее 350 В;
- между токоведущими элементами и корпусом ...... не менее 500 В;
Время срабатывания реле ...... не более 1,5-9 мс;
Время отпускания ...... не более 1-7,5 мс;
Масса реле ...... 9 г.
