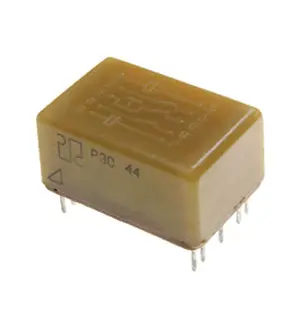

Описание реле РЭС-44 РС4.569.252
РЭС-44 РС4.569.252 реле герконовое, двухпозиционное, одностабильное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-44 РС4.569.252:
Реле РЭС-44 РС4.569.252 герконовые, двухпозиционные, одностабильные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РЭС-44 соответствуют требованиям ГОСТ16121-86 и техническим условиям КЩ0.450.014 ТУ.
Реле РЭС-44 имеет три замыкающих герметичных магнитоуправляемых контакта КЭМ2.
Технические характеристики на реле РЭС-44 РС4.569.252:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки А-Б/В-Г, Ом ...... 765-1035/765-1035;
Напряжение срабатывания обмотки А-Б/В-Г, В ...... 15,0/13,5;
Напряжение отпускания обмотки А-Б/В-Г, В ...... 2,5/2,0;
Рабочее напряжение обмотки А-Б/В-Г, В ...... 24-30/22-32;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не более:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности:
- между контактами, между контактами и обмотками, между контактами и корпусом ...... 10;
- между обмотками, между обмотками и корпусом ...... 5;
- при максимальной температуре (после выдержки обмоток под рабочим напряжением) ...... 20;
Испытательное переменное напряжение, В:
- в нормальных климатических условиях:
- между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками ...... 500;
- между обмотками ...... 300;
- между выводами каждого магнитоуправляемого контакта ...... 200;
- в условиях повышенной влажности:
- между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками, между обмотками ...... 300;
- между выводами каждого магнитоуправляемого контакта ...... 200;
- при пониженном атмосферном давлении между токоведущими элементами, между токоведущими элементами и корпусом ...... 180;
Время непрерывной или суммарной работы реле при нормальном атмосферном давлении и максимальной температуре окружающей среды ...... 100 ч;
Материал контактов ...... Зл999,9;
Сопротивление электрического контакта ...... 0,2 Ом;
Масса реле РЭС-44 не более ...... 18 г;
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП ...... 12 лет.
