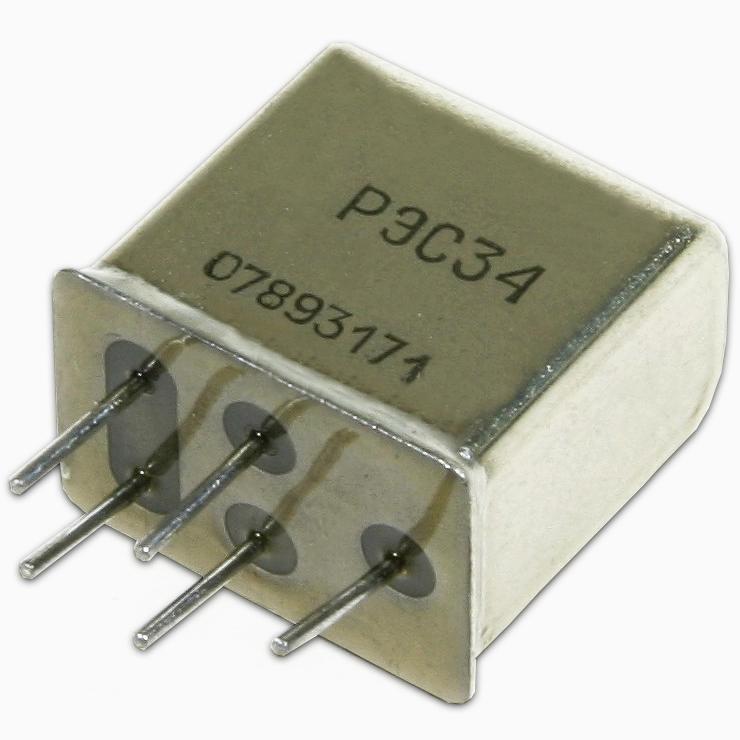

Описание реле РЭС-34 РС4.524.370-31.01
РЭС-34 РС4.524.370-31.01 реле электромагнитное герметичное двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-34 РС4.524.370-31.01:
РЭС-34 РС4.524.370-31.01
Реле РЭС-34 РС4.524.370-31.01 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-34 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.459.001ТУ.
Технические характеристики реле РЭС-34.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности: между контактами, между контактами и корпусом, между обмоткой и корпусом, между обмоткой и контактами - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 170
Масса реле
- исполнений РС4.524.370-00 - РС4.524.370-10 не более 11,5 г,
- исполнений РС4.524.370-21 - РС4.524.370-34 не более 10 г.
Минимальный срок службы и сохраняемости реле РЭС-34:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
