Описание реле РЭС-32 РФ4.500.335-04.02

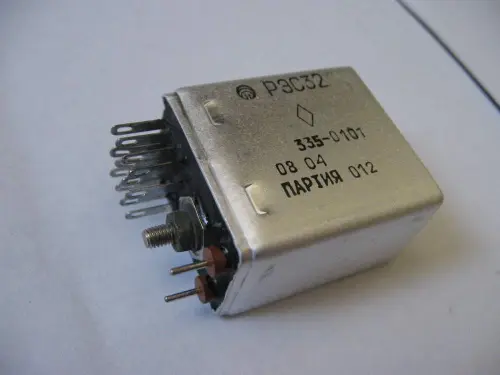

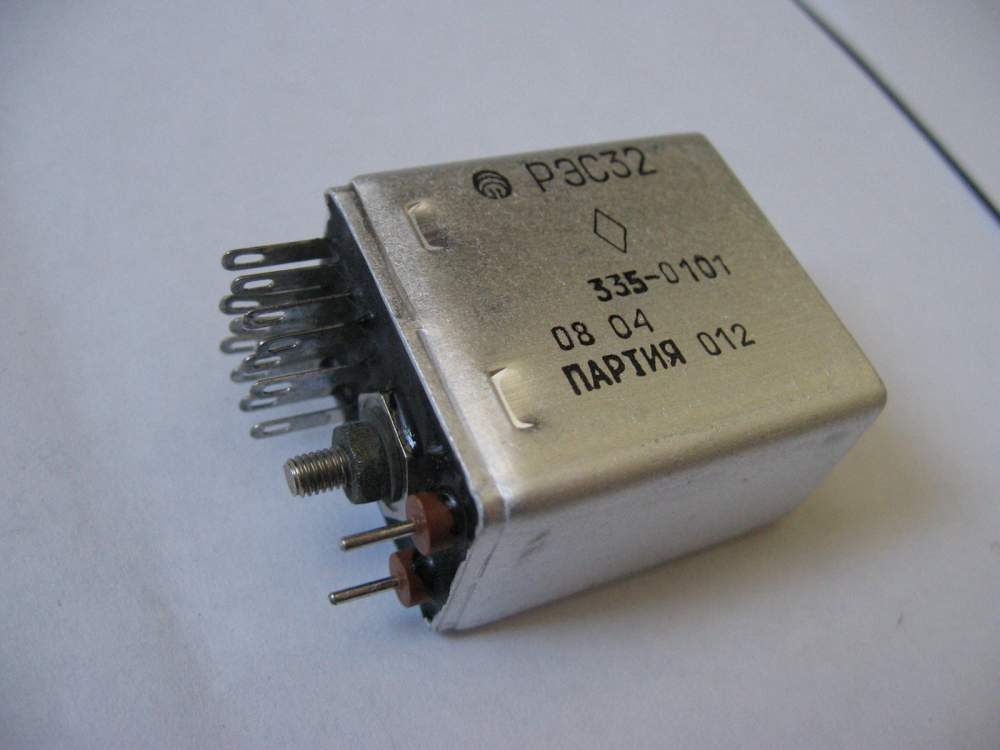

РЭС-32 РФ4.500.335-04.02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-32 РФ4.500.335-04.02:


Реле РЭС-32 РФ4.500.335-04.02 пылебрызгозащищенное, двухпозиционное, одностабильное, с четырьмя переключающими контактами.
предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-32 соответствует требованиям ГОСТ 16121-86 и техническим условиям РФ0.450.034ТУ.

Технические характеристики реле РЭС-32 РФ4.500.335-04.02:
Сопротивление обмотки, Ом ...... 2250-2875;
Ток срабатывания, мА ...... 10,5;
Ток отпускания, мА ...... 2,5;
Рабочее напряжение, В ...... 43,2-52,8;
Ток питания обмотки ...... постоянный;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 200;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
  - в условиях повышенной влажности:
    - между контактами, между контактами и корпусом ...... 10;
    - между обмоткой и корпусом ...... 3;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности ...... 300;
  - при пониженном атмосферном давлении ...... 150;
Время непрерывного или суммарного нахождения обмотки под напряжением, ч:
  - при нормальном атмосферном давлении и температуре окружающей среды +85 °С ...... 100;
  - при пониженном атмосферном давлении 665 Па и температуре окружающей среды +60°С ...... 100;
  - для реле исполнений РФ4.500.335-06, РФ4.500.335-07 при температуре окружающей среды +60°С ...... 70;
Масса реле ...... не более 38 г.

Условия эксплуатации реле РЭС-32.
Температура окружающей среды
- для реле исполнений РФ4.500.335-01, РФ4.500.335-02, РФ4.500.335-03, РФ4.500.335-04, РФ4.500.335-05 при напряжении на разомкнутых контактах от 24 В и выше - от -60 до +85°С, при напряжении на разомкнутых контактах более 12 В -от -40 до +85 °С;
- для реле исполнений РФ4.500.335-06, РФ4.500.335-07 - от +1 до +85°С.
Циклическое воздействие температур
- для исполнений РФ4.500.335-01, РФ4.500.335-02, РФ4.500.335-03, РФ4.500.335-04, РФ4.500.335-05 при напряжении на разомкнутых контактах более 24 В -60 и +85 °С, при напряжении на разомкнутых контактах более 12 В -40 и +85 °С,
- для исполнений РФ4.500.335-06, РФ4.500.335-07 +1 и +85 °С.
Повышенная относительная влажность до 98% при температуре +35°С в течение не более пяти суток, повторное пребывание реле в этих условиях допускается после выдержки в нормальных условиях не менее 12 ч.
Атмосферное давление от 665 до 103740 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот:
- от 15 до 50 Гц - с амплитудой не более 1 мм;
- от 50 до 200 Гц - с ускорением не более 100 м/с2;
- от 200 до 1500 Гц - не более 30 м/с2.
Ударная прочность:
- при одиночных ударах с ускорением не более 750 м/с2 - 9 ударов.
- при многократных ударах с ускорением не более 250 м/с2 - 10000 ударов.
Ударная устойчивость - с ускорением не более 50 м/с2.
Постоянно действующие линейные ускорения не более 150 м/с2.

Требования к надежности реле РЭС-32.
Минимальный срок службы и срок сохраняемости реле
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 2 года;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.
