Характеристики

4830PWW08

Описание

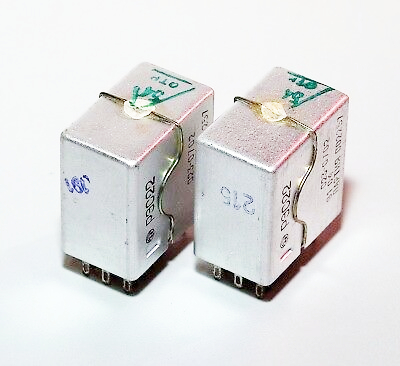

Описание реле РЭС-22 РФ4.523.023-08.02

РЭС-22 РФ4.523.023-08.02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-22 РФ4.523.023-08.02:


РЭС-22 РФ4.523.023-08.02 зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами реле постоянного тока, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50…1000 Гц.
Реле РЭС-22 соответствует требованиям ГОСТ 16121-86 и техническим условиям РХ0.450.006ТУ.
Реле допускается эксплуатировать при температуре от -60С до +85С.
Относительная влажность до 98% при температуре +35С.
Атмосферное давление от 0,6 до 104 кПа.

Технические характеристики реле РЭС-22 РФ4.523.023-08.02:
Сопротивление обмотки, Ом ...... 595-805;
Ток срабатывания, мА ...... 21;
Ток отпускания, мА ...... 3;
Рабочее напряжение, В ...... 27-33;
Сопротивление изоляции между токоведущими элементами и корпусом:
  - в нормальных климатических условиях ...... не менее 100 МОм;
- в условиях повышенной влажности ...... не менее 10 МОм;
- при максимальной температуре ...... не менее 20 МОм;
Электрическая прочность изоляции между токоведущими элементами, токоведущими элементами и корпусом ...... не менее 500 В;
Время срабатывания ...... не более 15 мс;
Время отпускания ...... не более 8 мс;
Масса реле ...... 36 г.
