Описание реле РЭС-22 РФ4.523.023-02.02

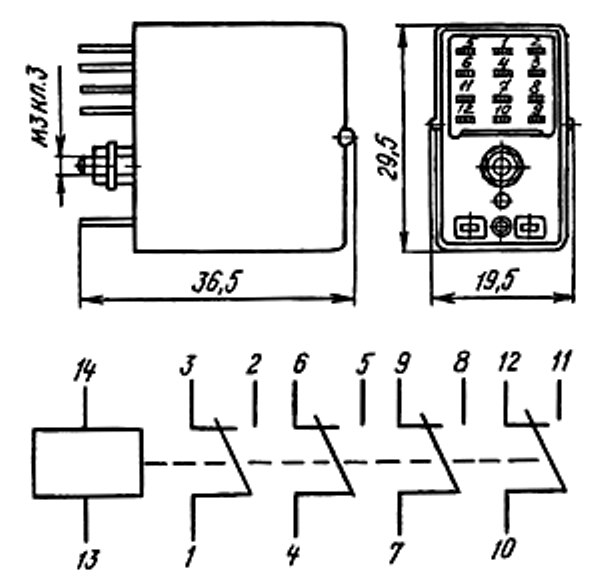

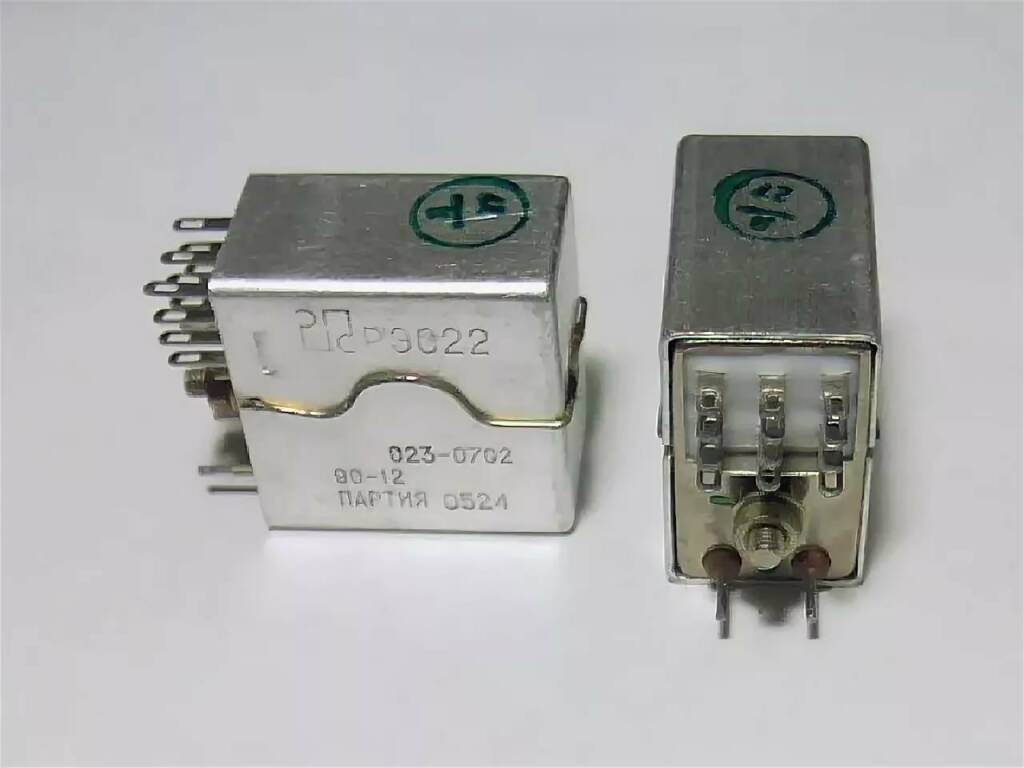

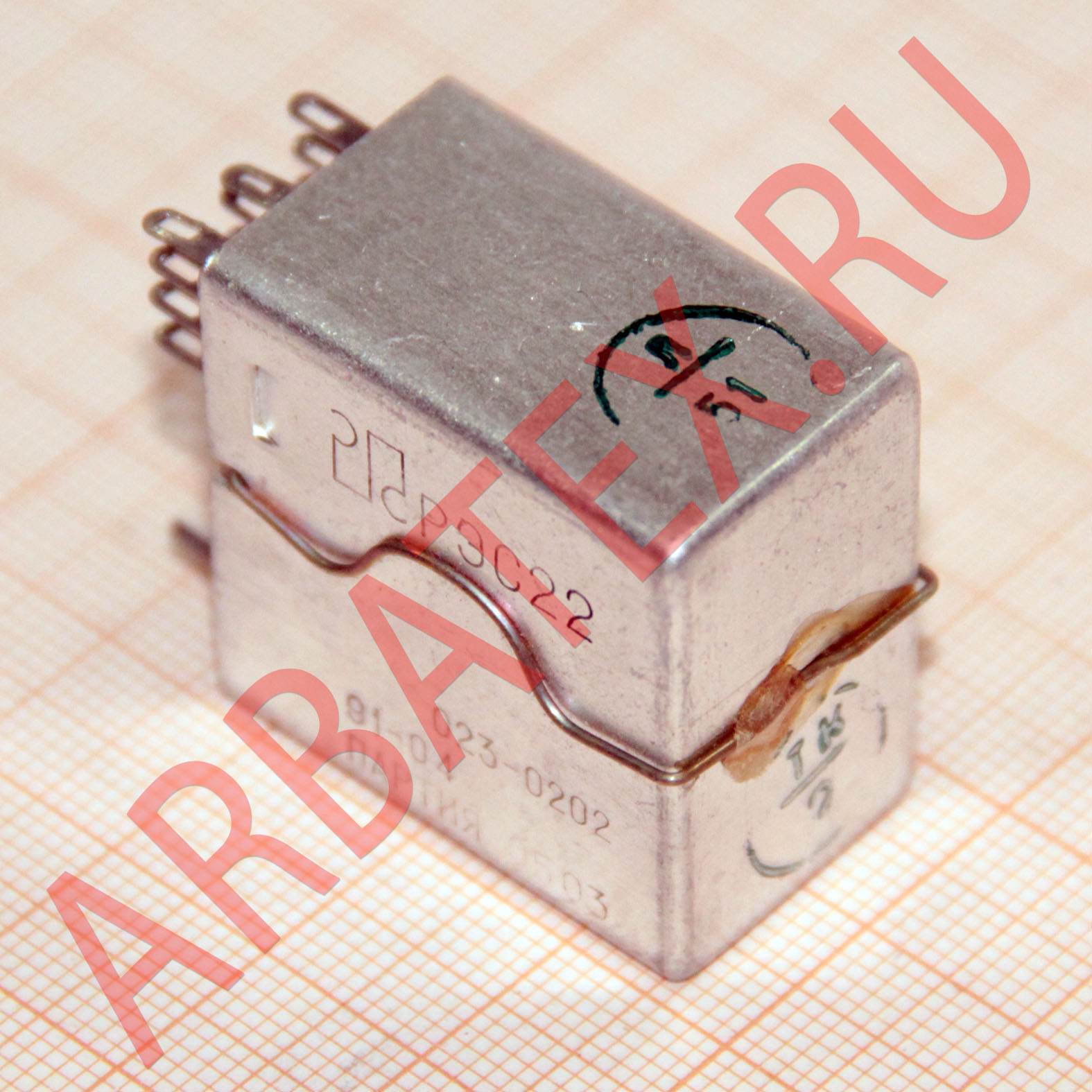

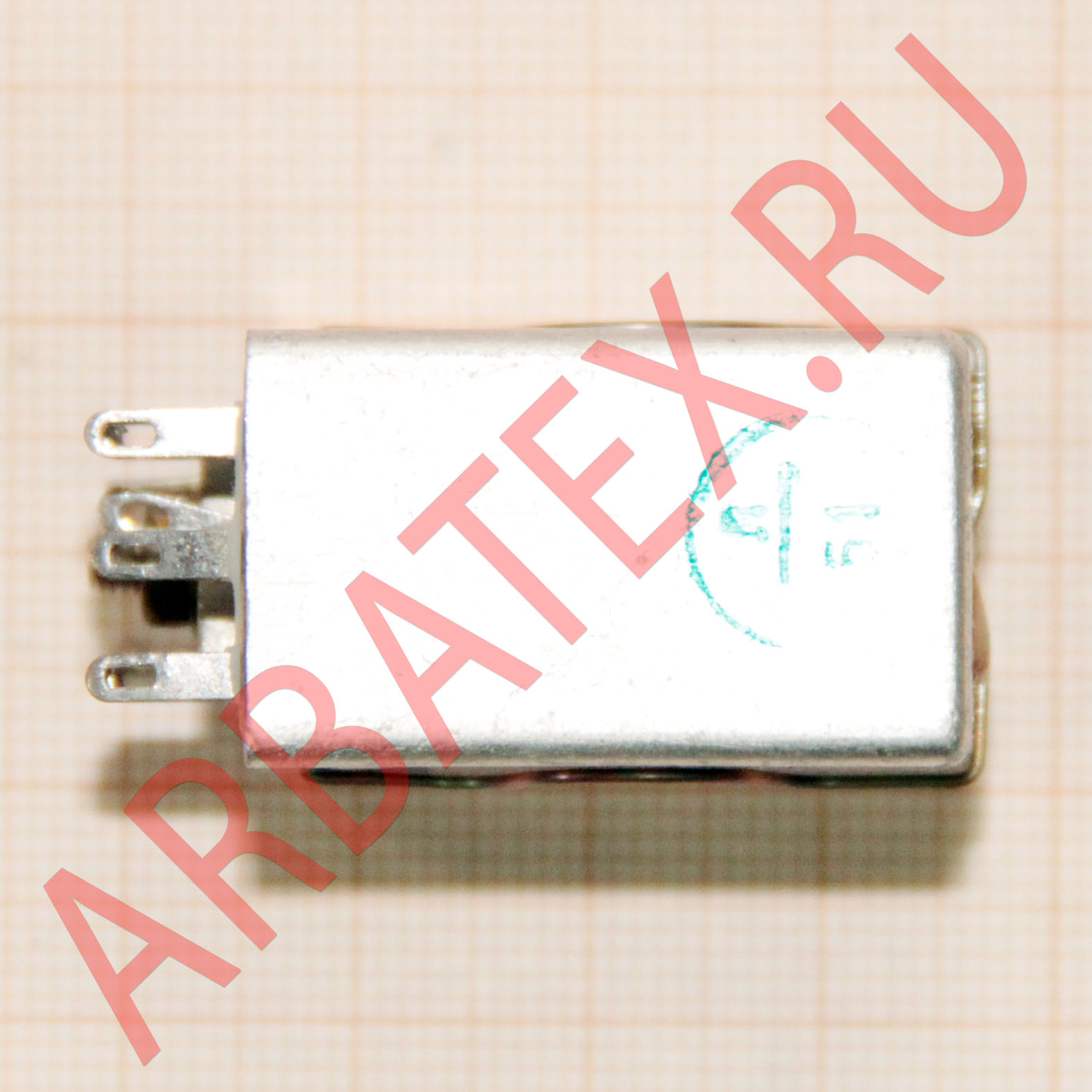

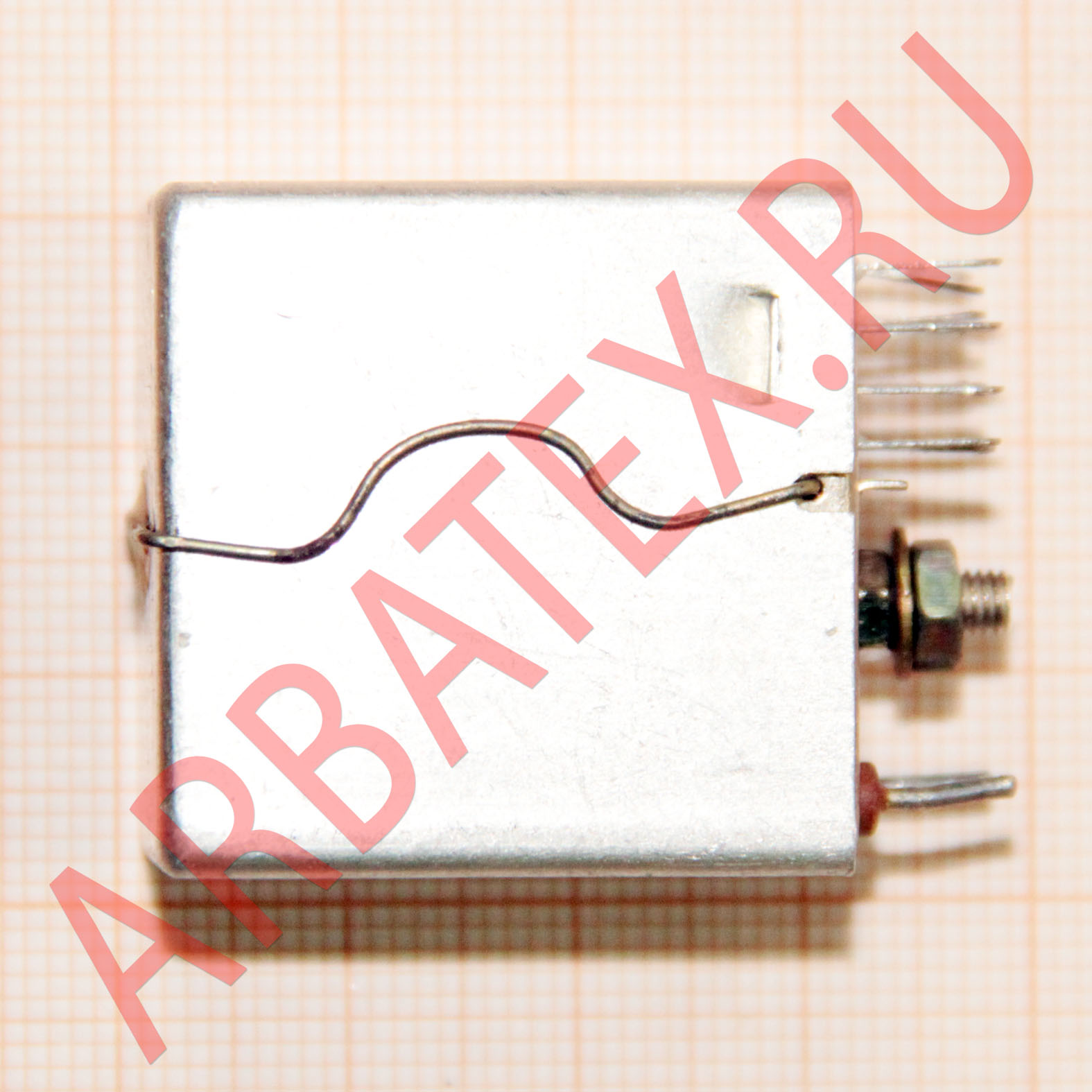

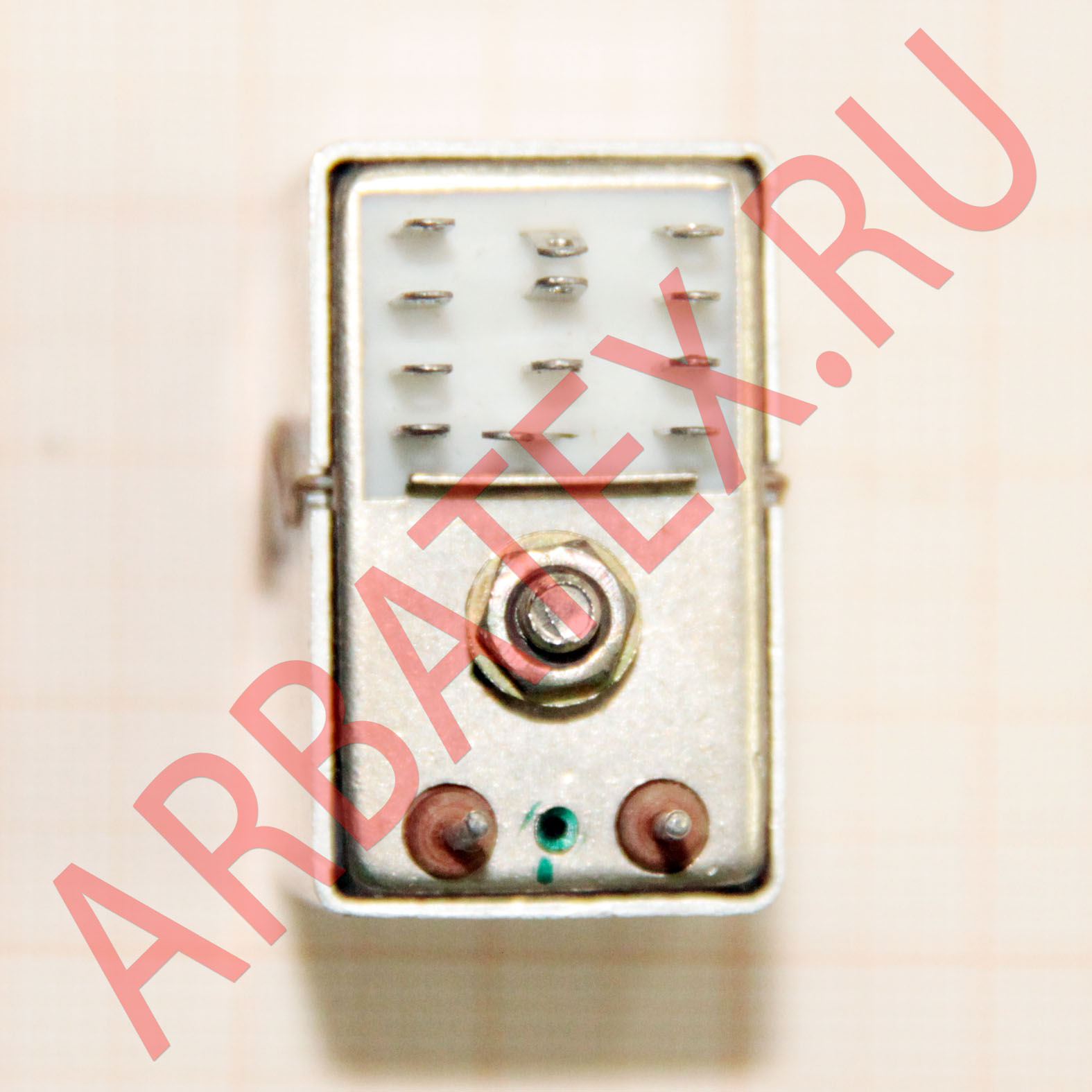

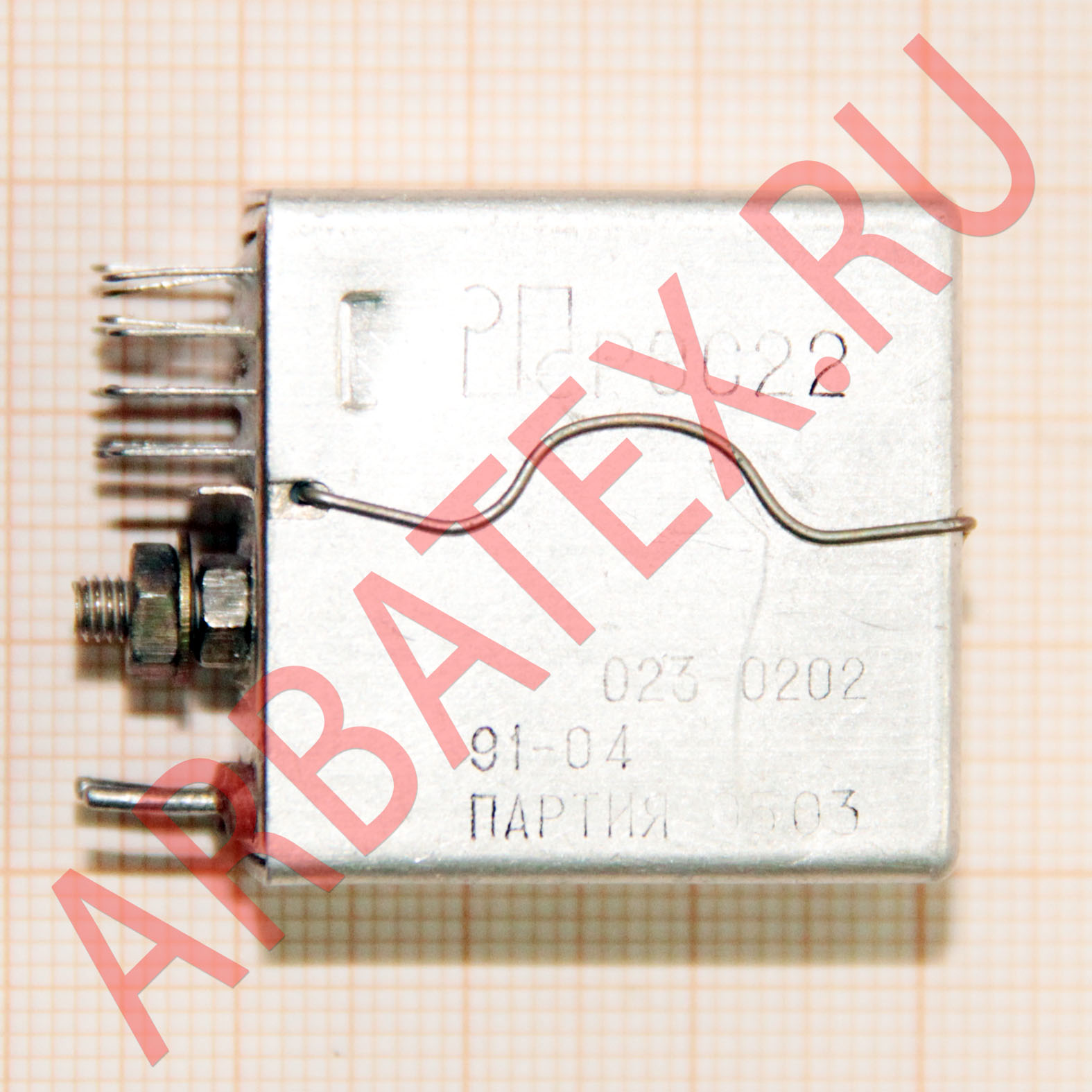

РЭС-22 РФ4.523.023-02.02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-22 РФ4.523.023-02.02:
РЭС-22 РФ4.523.023-02.02 зачехленное, двухпозиционное, одностабильное, с четырьмя переключающими контактами реле постоянного тока, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50…1000 Гц.
Реле РЭС-22 соответствует требованиям ГОСТ 16121-86 и техническим условиям РХ0.450.006ТУ.
Реле допускается эксплуатировать при температуре от -60С до +85С.
Относительная влажность до 98% при температуре +35С.
Атмосферное давление от 0,6 до 104 кПа.
Технические характеристики реле РЭС-22 РФ4.523.023-02.02:
Сопротивление обмотки, Ом ...... 2250-2875;
Ток срабатывания, мА ...... 10,5;
Ток отпускания, мА ...... 3,5;
Рабочее напряжение, В ......43,2-52,8;
Сопротивление изоляции между токоведущими элементами и корпусом:
- в нормальных климатических условиях ...... не менее 100 МОм;
- в условиях повышенной влажности ...... не менее 10 МОм;
- при максимальной температуре ...... не менее 20 МОм;
Электрическая прочность изоляции между токоведущими элементами, токоведущими элементами и корпусом ...... не менее 500 В;
Время срабатывания ...... не более 15 мс;
Время отпускания ...... не более 8 мс;
Масса реле ...... 36 г.
Параметры РЭС22:
Номер паспорта реле РЭС-22
|
Рабочее напряжение
|
Сопротивление обмотки
|
Ток
|
Время
|
Сопротивление контактов
|
Коммутируемый ток
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
В
|
Ом
|
мА
|
мА
|
мс
|
мс
|
Ом
|
А
|
РЭС-22 РФ4.523.023-00.01
|
24 ±2,4
|
565…747
|
19,0
|
6,0
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-00.02
|
24 ±2,4
|
565…747
|
19,0
|
6,0
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-01.01
|
12 ±1,2
|
157…201
|
36,0
|
11,0
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-01.02
|
12 ±1,2
|
157…201
|
36,0
|
11,0
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-02.01
|
48 ±4,8
|
2250…2875
|
10,5
|
3,5
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-02.02
|
48 ±4,8
|
2250…2875
|
10,5
|
3,5
|
12,0
|
5,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-03.01
|
60 ±6,0
|
2380…3080
|
11,0
|
3,5
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-03.02
|
60 ±6,0
|
2380…3080
|
11,0
|
3,5
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-04.01
|
60 ±6,0
|
2380…3080
|
11,0
|
2,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-04.02
|
60 ±6,0
|
2380…3080
|
11,0
|
2,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-05.01
|
12 ±1,2
|
157…201
|
36,0
|
8,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-05.02
|
12 ±1,2
|
157…201
|
36,0
|
8,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-06.01
|
48 ±4,8
|
2250…2875
|
10,5
|
2,5
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-06.02
|
48 ±4,8
|
2250…2875
|
10,5
|
2,5
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-07.01
|
24 ±2,4
|
565…747
|
20,0
|
4,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-07.02
|
24 ±2,4
|
565…747
|
20,0
|
4,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-08.01
|
30 ±3,0
|
595…805
|
21,0
|
3,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-08.02
|
30 ±3,0
|
595…805
|
21,0
|
3,0
|
15,0
|
8,0
|
0,6
|
0,03…0,3
|
РЭС-22 РФ4.523.023-09.01
|
24 ±2,4
|
565…747
|
19,0
|
6,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
РЭС-22 РФ4.523.023-09.02
|
24 ±2,4
|
565…747
|
19,0
|
6,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
РЭС-22 РФ4.523.023-10.01
|
30 ±3,0
|
595…805
|
21,0
|
3,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
РЭС-22 РФ4.523.023-10.02
|
30 ±3,0
|
595…805
|
21,0
|
3,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
РЭС-22 РФ4.523.023-11.01
|
12 ±1,2
|
157…201
|
36,0
|
8,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
РЭС-22 РФ4.523.023-11.02
|
12 ±1,2
|
157…201
|
36,0
|
8,0
|
15,0
|
8,0
|
0,3
|
5x10-6…0,5
|
