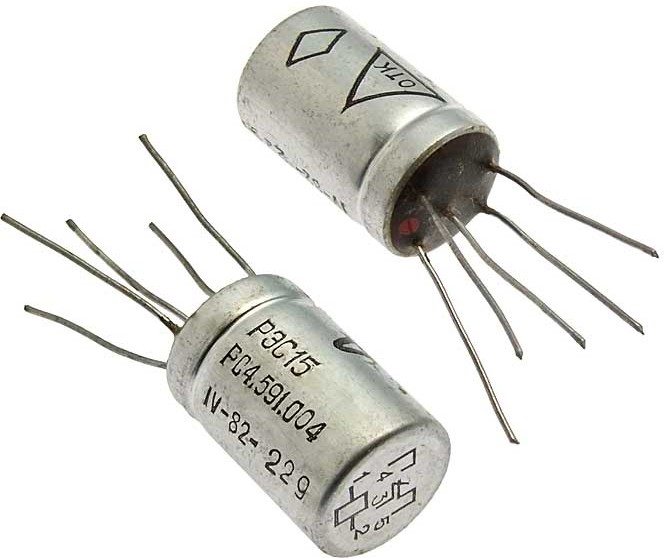

Описание реле РЭС-15 РС4.591.004

РЭС-15 РС4.591.004 реле пылебрызгозащищенное, двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-15 РС4.591.004:


Реле РЭС-15 РС4.591.004 пылебрызгозащищенное, двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 400 Гц.
Реле РЭС-15 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.325.037ТУ.

Технические характеристики реле РЭС-15 РС4.591.004:
Сопротивление обмотки, Ом ...... 612-828
Ток срабатывания, мА ...... не менее 14,5
Ток отпускания, мА ...... не менее 3,5
Рабочее напряжение, В ...... 13,2-16,2

Условия эксплуатации реле РЭС-15.
Температура окружающей среды от -60 до +100°С, для реле исполнений РС4.591.007, РС4.591.014 от -60 до +70°С, для реле исполнений РС4.591.006, ХП4.591.013 от -60 до +50°С.
Циклическое воздействие температур - в соответствии с предельными значениями для каждого исполнения реле.
Повышенная относительная влажность до 98 % при температуре + 35 °С.
Атмосферное давление от 666 до 101232 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот:
   от 5 до 50 Гц - с амплитудой не более 1,5 мм;
   от 50 до 600 Гц - с ускорением до 150 м/с2;
   от 600 до 1000 Гц - до 100 м/с2
Ударная прочность.
При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов.
При многократных ударах
   с ускорением не более 1000 м/с2 - 2000 ударов,
   с ускорением не более 750 м/с2 - 4000 ударов,
   с ускорением не более 350 м/с2 - 10000 ударов.
Ударная устойчивость - с ускорением не более 200 м/с2.
Постоянно действующие линейные ускорения не более 250 м/с2, для реле исполнений РС4.591.006, ХП4.591.013 - не более 200 м/с2

Требования к надежности реле РЭС-15.
Минимальный срок службы и срок сохраняемости реле
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 2 года;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте - 1 год;
- или при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 1 год.
